TCC-82

Introduktion

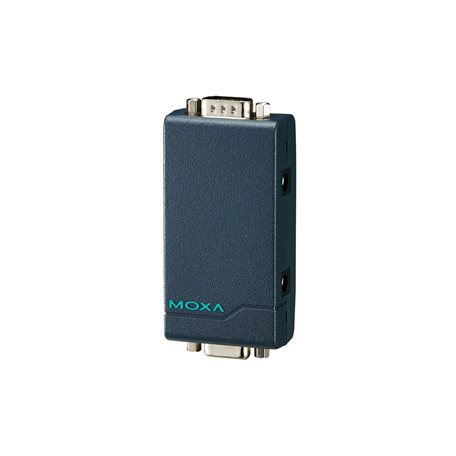

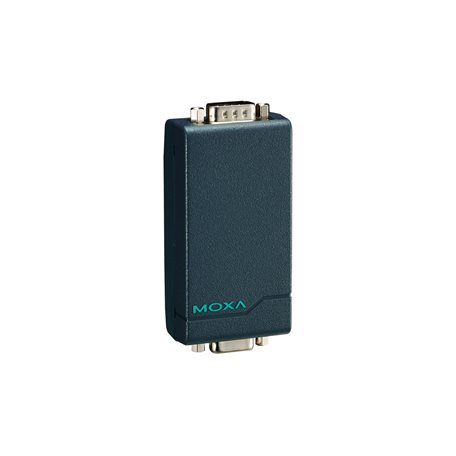

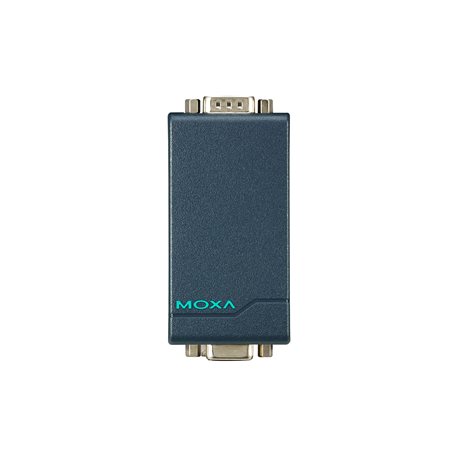

TCC-82 ger full elektrisk isolering för bidirektionell seriell kommunikation mellan två RS-232-enheter i ett kompakt, industriellt paket. Båda sidorna av en RS-232-anslutning är optiskt isolerade för att ge perfekt skydd mot blixtöverspänningar, oavsiktliga högspänningskortslutningar och jordloopar. De inbyggda, breda isolatorerna är testade för att säkerställa att de kan motstå mer än 4 kV RMS från ingång till utgång i en minut. Detta innebär att TCC-82 inte bara uppfyller kraven för allmän seriell datakommunikation, utan även de höga standarder som krävs för industriell automation och medicinska applikationer. TCC-82 skyddar TxD- och RxD-datalinjerna, och den skyddar även RTS- och CTS-handshake lines för totalt fyra isolerade kanaler för att ge fullständigt skydd för dina RS-232-applikationer.

Extern strömkälla ej nödvändig

TCC-82 stöder portdriven drift, vilket innebär att den kan få ström direkt från de anslutna seriella enheterna. Strömmen hämtas från RS-232 TxD-, RTS- eller DTR-linjerna, oavsett om signalen är hög eller låg, vilket eliminerar behovet av en extern strömförsörjning. Dock kan extern ström användas om handshake-lines inte är tillgängliga, om den seriella kabeln är för lång, eller om den seriella enheten är en lågströmsenhet. För extern ström kan TCC-82 använda en 5 till 12 VDC-adapter eller en USB-strömkabel. Observera att båda sidorna av anslutningen drivs oberoende, så om det behövs kan ena sidan förlita sig på portström och den andra på en extern strömkälla.

Vid installation av TCC-82 rekommenderar vi att du ansluter alla utgångssignaler. TCC-82 får ström från dessa signaler även om de inte används av ditt system. Var noga med att välja rätt extern strömförsörjning om din applikation kräver full 4 kV isolering. De flesta kommersiella strömförsörjningar ger endast 1500 VAC isolering mellan primär- och sekundärlindningarna. Om du använder extern ström för båda sidorna av TCC-82, se till att separata strömkällor används, var och en med tillräckligt isoleringsskydd.
