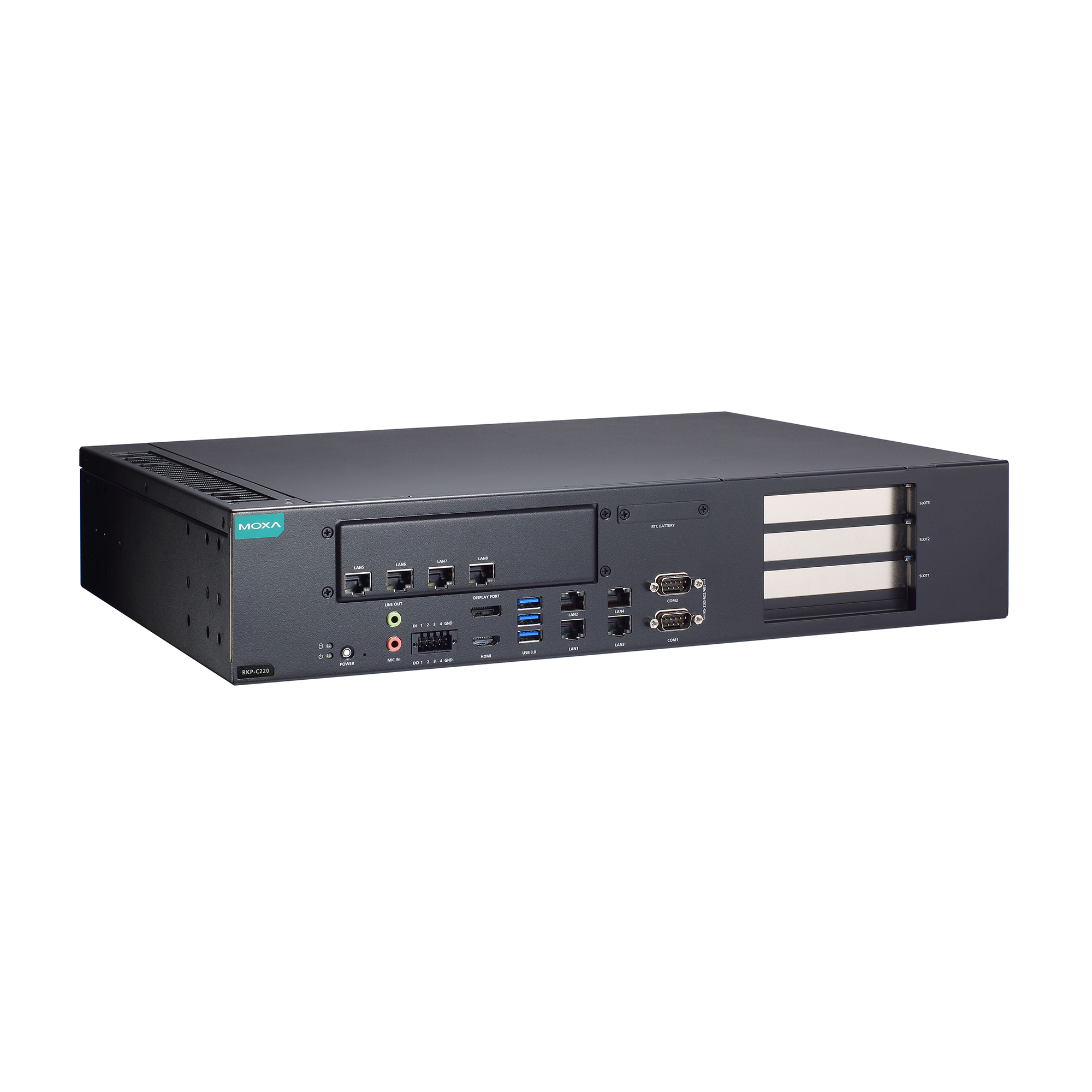

RKK-C220 Series
Prisuppgift ges vid förfrågan
- 13:e generationens Intel® Core™ Raptor Lake-S-processor och Intel® Q670E-chipset
- 2U rackmonterade datorer med fläktlös design
- Stöd för NVIDIA RTX Series FLFH GPU-kort upp till 200 W TDP
- 2 SODIMM-uttag med stöd för upp till 64 GB
- 3 PCIe-platser för expansionsmoduler: x16 (med GPU-stöd), x8 (4-lanes) och x1 PCIe-platser
- Omfattande gränssnitt: upp till 8 LAN-portar, upp till 10 seriella portar och 2 CAN-portar
- 2 låsbara 2,5″ SATA SSD-platser och 3 utbyggbara M.2 M-key SSD-platser för stöd av 2 uppsättningar Intel® RST RAID 0/1
- Drifttemperaturområde: -30 till 60 °C
Introduktion
RKP-C220-serien är robusta, fläktlösa rackmonterade datorer som drivs av en 13:e generationens Intel® Core™ i3-, i5-, i7- eller i9-processor med upp till 24 kärnor och 32 trådar. Med ett omfattande utbud av gränssnittsalternativ kan dessa datorer enkelt utöka potentialen för dina industriella applikationer. Datorerna har ett brett utbud av gränssnitt, inklusive upp till 8 Gigabit Ethernet-portar, 10 programvaruvalbara RS-232/422/485-seriella portar (Moxa egen IC-design), upp till 2 CAN-portar samt 4 DI och 4 DO. Expansionsmoduler kan installeras via 3 PCIe-platser, inklusive en x16-plats som stöder fullängds diskreta GPU-kort för AI-accelererad prestanda, en x8 (4-lanes) plats och en x1-plats. Två låsbara 2,5” SSD-lagringsplatser och tre M.2 M-key SSD-utbyggnadsplatser stöder två uppsättningar Intel® RST RAID 0/1. Alla gränssnitt är placerade på en sida av produkten för enkel åtkomst och kabeldragning, medan en extern RTC-batteriplats förenklar batteribyte.
En 2U-standardformfaktor med rackmonterat chassi, fläktlös design, ett brett temperaturintervall på -30 till 60 °C, en extra fläktmodul för ökad prestanda och en inbyggd TPM 2.0-modul gör datorerna till pålitliga, hållbara, mångsidiga och användarvänliga industriella plattformar i krävande miljöer. RKP-C220-serien är en intelligent beräkningsplattform som passar perfekt för dina industriella applikationer.
Utseende
Framifrån

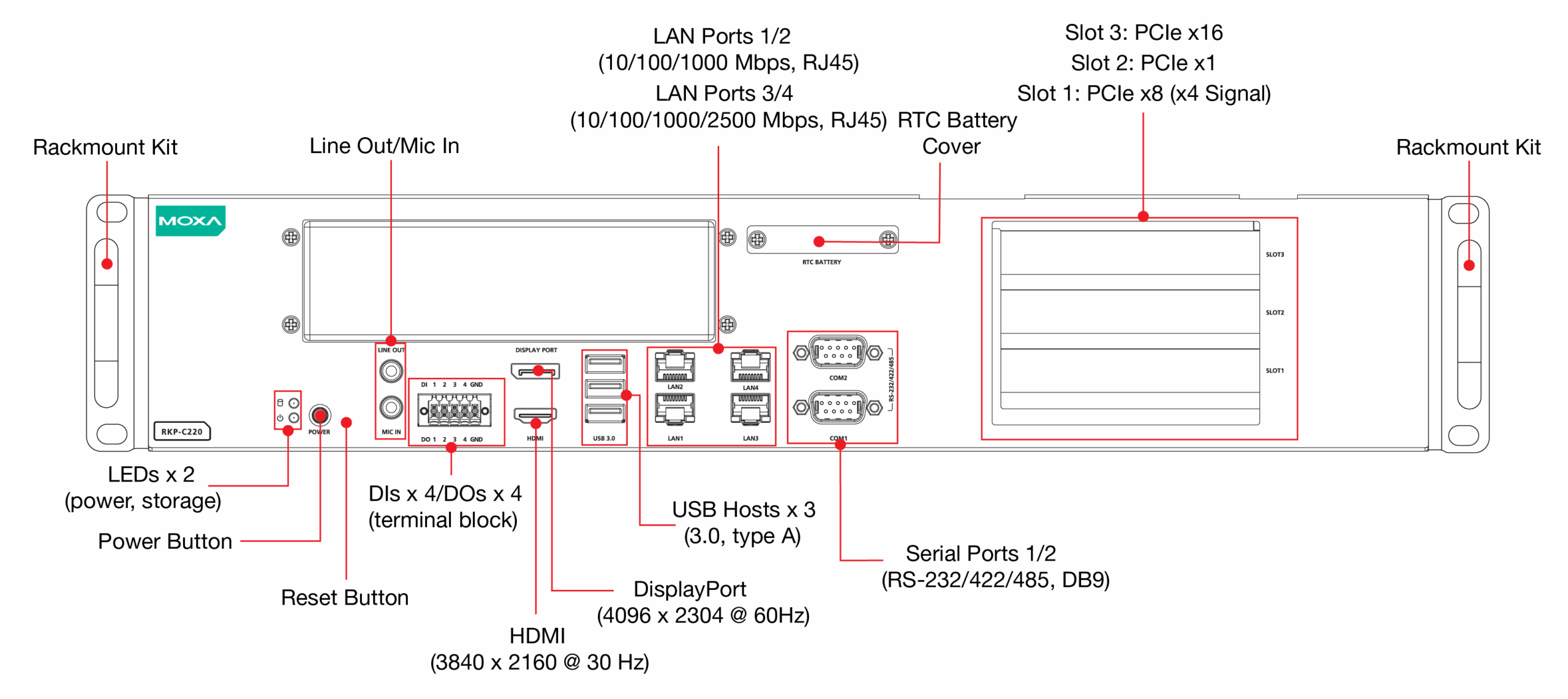

RKP-C220-C3-T/ RKP-C220-C5-T/ RKP-C220-C7-T/ RKP-C220-C9-T modeller

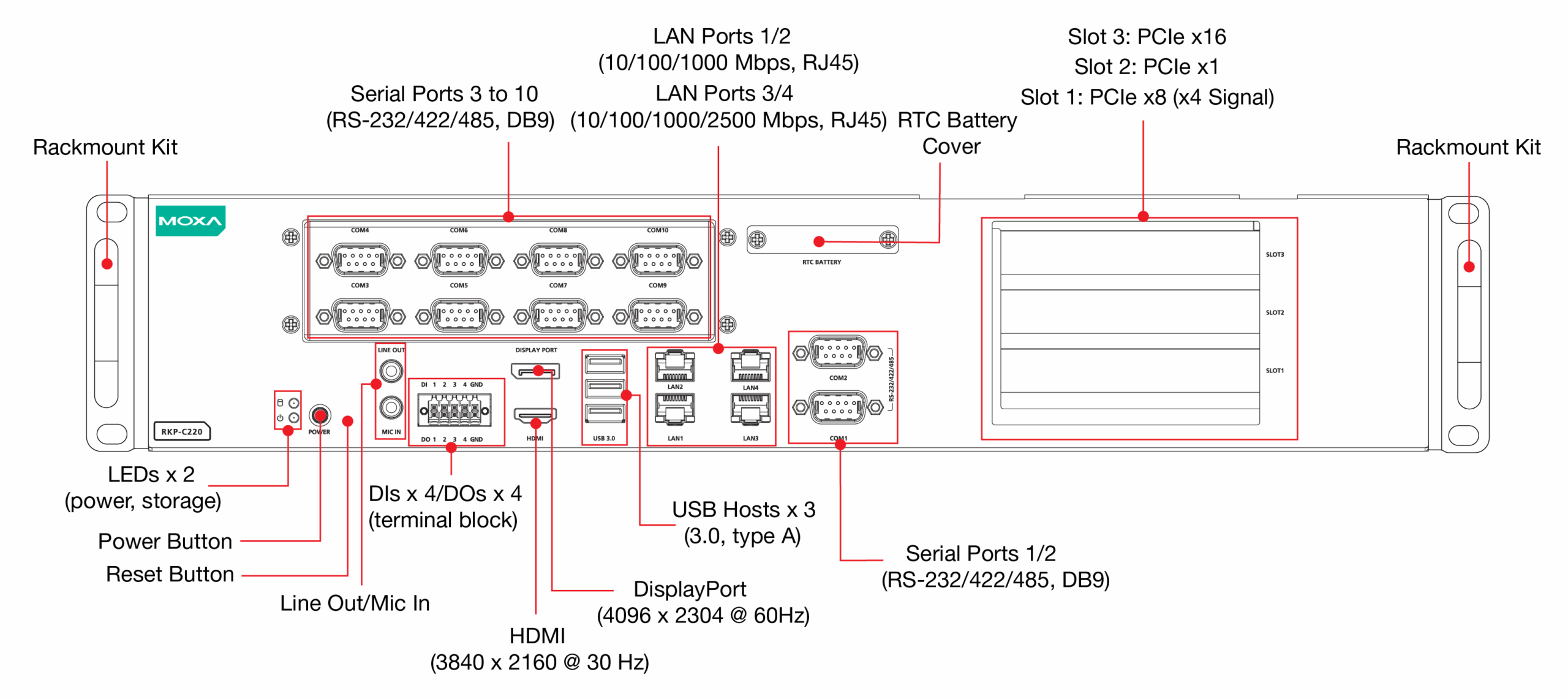

RKP-C220-C3-8C-T/ RKP-C220-C5-8C-T/ RKP-C220-C7-8C-T/ RKP-C220-C9-8C-T modeller

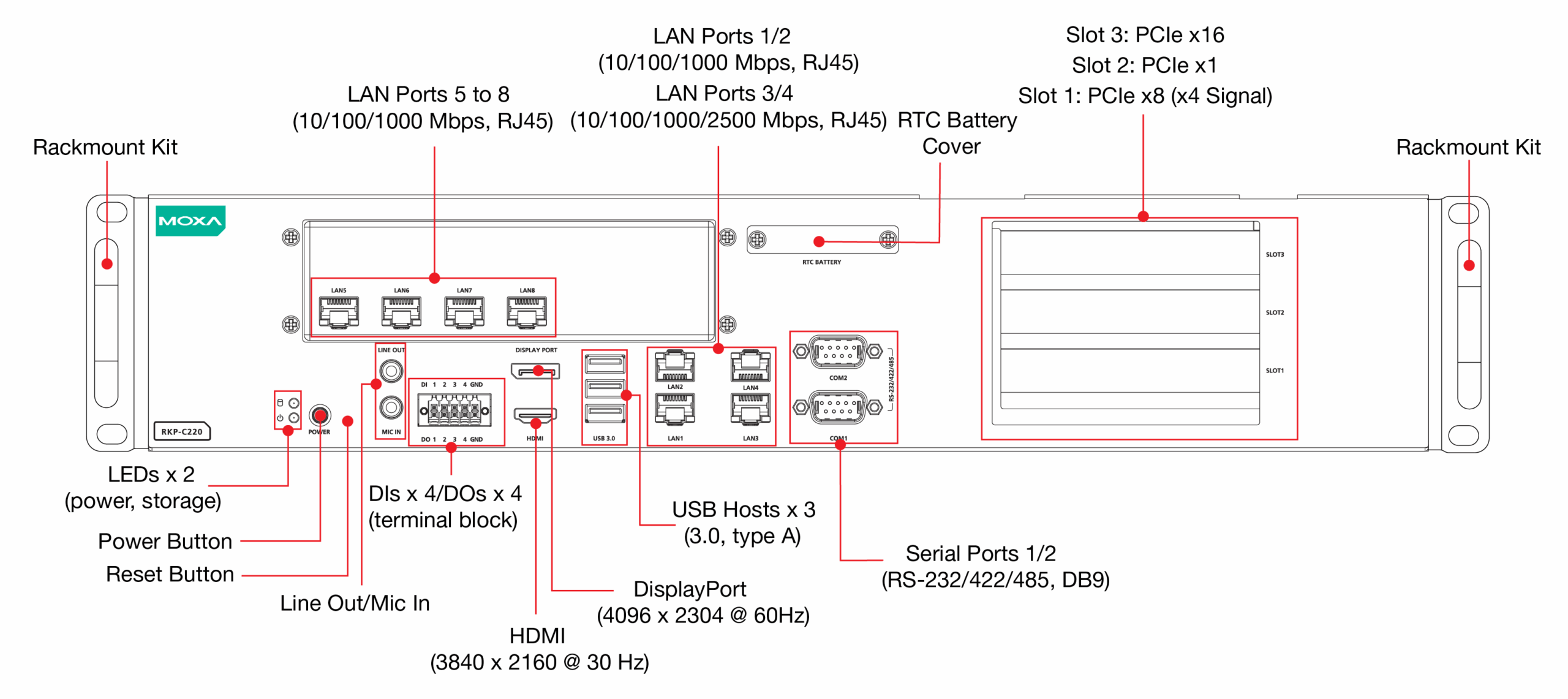

RKP-C220-C3-4L-T/ RKP-C220-C5-4L-T/ RKP-C220-C7-4L-T/ RKP-C220-C9-4L-T modeller

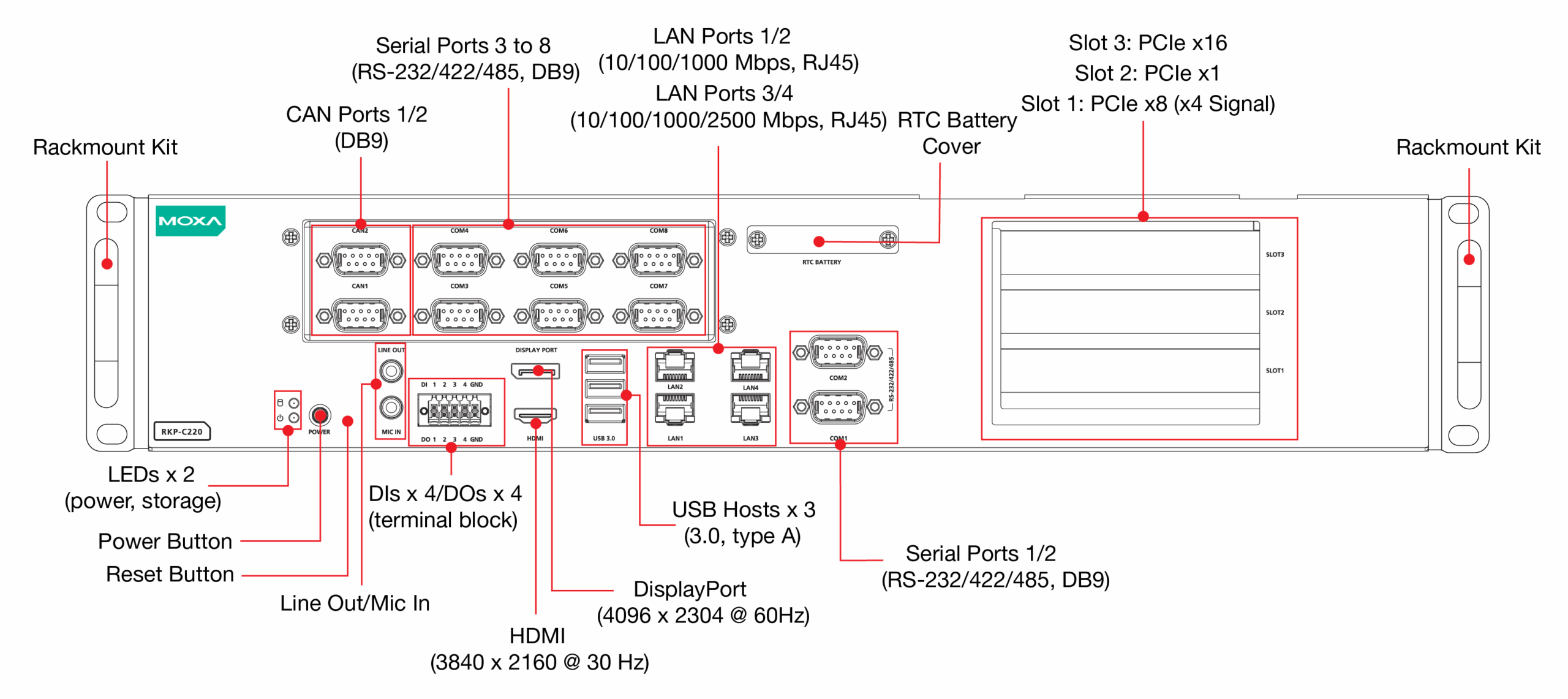

RKP-C220-C3-2CB6C-T/ RKP-C220-C5-2CB6C-T/ RKP-C220-C7-2CB6C-T/ RKP-C220-C9-2CB6C-T modeller

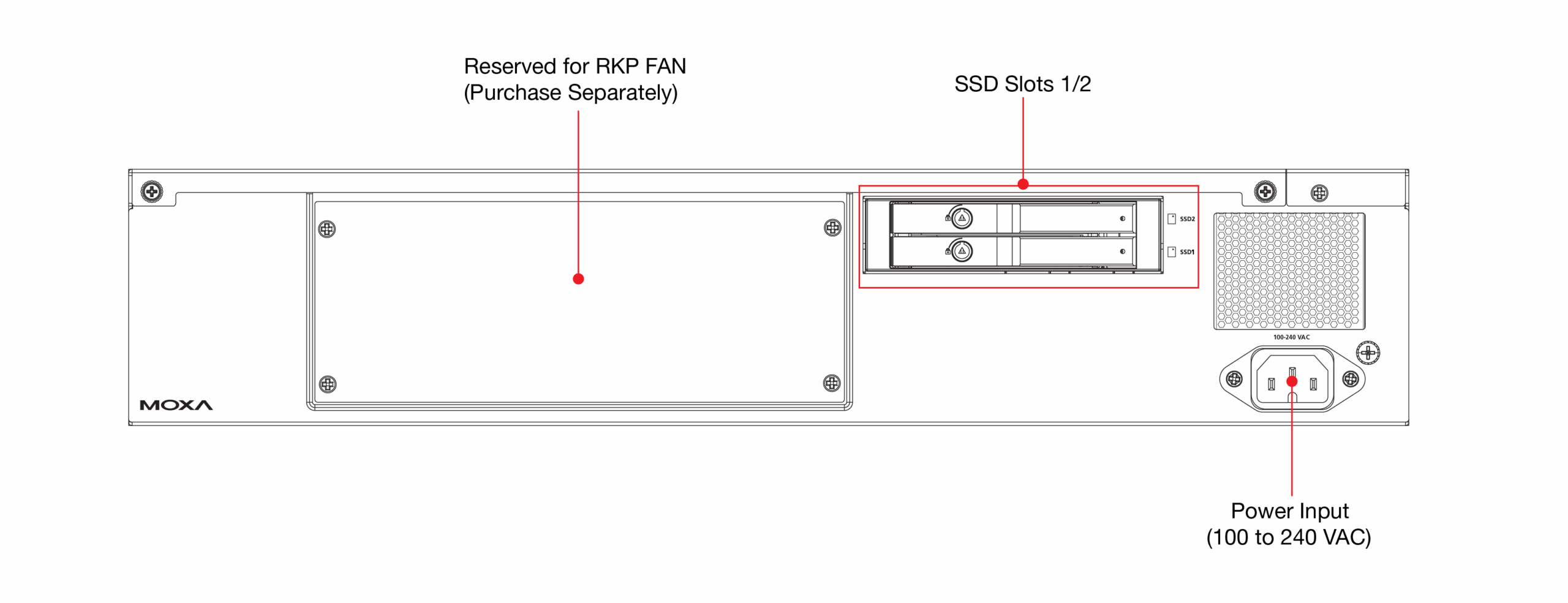

Bakifrån
Dator
-
CPU
RKP-C220-C9 models: Intel® Core™ i9-13900TE
RKP-C220-C7 models: Intel® Core™ i7-13700TE
RKP-C220-C5 models: Intel® Core™ i5-13500TE
RKP-C220-C3 models: Intel® Core™ i3-13100TE -
Chipset
Intel® Q670E
-
Systemminnesplats
SODIMM DDR4 slots x 2, upp till 64 GB max.
-
Förinstallerat systemminne
8 GB DDR4
-
Lagringsplats
2.5-inch SSD slot x 2 (SATA III interface, RAID 0/1 stöd)
M.2 M Key 2280 socket x 1 (PCIe interface, NVMe stöd)
M.2 M Key 2242 socket x 2 (PCIe interface, NVMe stöd, RAID 0/1 stöd) -
Stödda operativsystem
OS images:
– Windows 10 IoT Enterprise LTSC 2021 64-bit
– Windows 11 IoT Enterprise LTSC 2024 64–bit
– Windows 11 Professional 64-bit
Windows drivers stöd:
– Windows 10 IoT Enterprise LTSC 2021 64-bit
– Windows 11 IoT Enterprise LTSC 2024 64–bit
– Windows 11 Professional 64-bit
– Windows Server 2022
Linux driver stöd:
– Debian 12 (kernel 6.10)
– Ubuntu 22.04 LTS/ HWE (kernel 5.15)
– RHEL 9.0 (kernel 5.14) -
Grafikkontroller
i9. i7, och i5 processor: Intel® UHD Graphics 770
i3 processor: Intel® UHD Graphics 730
Datorgränssnitt
-
Ethernet-portar
RKP-C220-C9-T/ RKP-C220-C7-T/ RKP-C220-C5-T/ RKP-C220-C3-T:
Auto-sensing 10/100/1000 Mbps portar (RJ45 kontakt) x 2
Auto-sensing 10/100/1000/2500 Mbps portar (RJ45 kontakt) x 2
RKP-C220-C9-4L-T/C7-4L-T/C5-4L-T/C3-4L-T:
Auto-sensing 10/100/1000 Mbps portar (RJ45 kontakt) x 6
Auto-sensing 10/100/1000/2500 Mbps portar (RJ45 kontakt) x 2 -
Seriella kanaler
RKP-C220-C9-T/ RKP-C220-C7-T/ RKP-C220-C5-T/ RKP-C220-C3-T:
RS-232/RS-422/RS-485-2W/RS-485-4W portar x 2, programvaruval (DB9 hane)
RKP-C220-C9-8C-T/C7-8C-T/C5-8C-T/C3-8C-T:
RS-232/RS-422/RS-485-2W/RS-485-4W portar x 10, programvaruval (DB9 hane)
RKP-C220-C9-2CB6C-T/C7-2CB6C-T/C5-2CB6C-T/C3-2CB6C-T:
RS-232/RS-422/RS-485-2W/RS-485-4W portar x 8, programvaruval (DB9 hane) -
CAN-portar
RKP-C220-C9-2CB6C-T/C7-2CB6C-T/C5-2CB6C-T/C3-2CB6C-T:
CAN Portar x 2 -
Expansionsplatser
PCIe x16 (Gen 4) slot x 1
PCIe x8 (4-lane, Gen 4) slot x 1
PCIe x1 (Gen 4) slot x 1 -
USB 3.0
Extern: USB 3.0 hosts x 3, typ-A kontakt
Intern: USB 3.0 hosts x 1, typ-A kontakt -
Digital ingång
DIs x 4
-
Digital utgång
DOs x 4
-
Ljudingång/utgång
Mic-in x 1, 3.5 mm audio jack
Line-out x 1, 3.5 mm audio jack -
Videoutgång
HDMI 2.0b x 1, (typ-A kontakt)
DisplayPort 1.2 x 1 -
Knappar
Återställningsknapp
Strömknapp -
TPM
TPM v2.0
Ethernetgränssnitt
-
Magnetiskt isoleringsskydd
1.5 kV (inbyggd)
Seriegränssnitt
-
Baudrate
50 bps till 115.2 kbps
-
Anslutning
DB9 hane
-
Databitar
5, 6, 7, 8
-
Paritet
Ingen, Jämn, Udda, Space, Mark
-
Stoppbitar
1, 1.5, 2
-
Flödeskontroll
RTS/CTS, XON/XOFF
Seriella signaler
-
RS-232
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
-
RS-422
Tx+, Tx-, Rx+, Rx-, GND
-
RS-485-2w
Data+, Data-, GND
-
RS-485-4w
Tx+, Tx-, Rx+, Rx-, GND
Digitala ingångar
-
Anslutning
Spring-type Euroblock terminal
-
Sensortyp
Torr kontakt
-
Torr kontakt
Logic 0: Short till GND
Logic 1: Open
Digitala utgångar
-
Anslutning
Spring-type Euroblock terminal
-
I/O-typ
Sink
-
Strömklassning
200 mA per kanal
-
Spänning
0 till 24 VDC
CAN-gränssnitt
-
Anslutning
DB9 hane
-
Protokoll
CAN 2.0A
CAN 2.0B -
Signaler
CAN_H, CAN_L, CAN_GND
-
Isolering
2 kV (inbyggd)
Strömparametrar
-
Ingångsspänning
100 till 240 VAC
-
Strömförbrukning
90 W
(utan grafikkort) -
Strömkontakt
IEC 60320 C16 inlet
Fysiska egenskaper
-
Hölje
Metall
-
IP-klassning
IP20
-
Dimensioner
440 x 360 x 88.1 mm (17.32 x 14.17 x 3.47 in)
-
Vikt
RKP-C220-C9-T/C7-T/C5-T/C3-T:
8,913 g (19.65 Ib)
RKP-C220-C9-4L-T/C7-4L-T/C5-4L-T/C3-4L-T:
8,914 g (19.65 Ib)
RKP-C220-C9-8C-T/C7-8C-T/C5-8C-T/C3-8C-T:
9,196 g (20.27 Ib)
RKP-C220-C9-2CB6C-T/C7-2CB6C-T/C5-2CB6C-T/C3-2CB6C-T modeller:
9,062 g (19.98 Ib) -
Installation
Rackmontering (standard 2U)
Miljöbegränsningar
-
Drifttemperatur
-30 till 60°C (-22 till 140°F)
(utan grafikkort; hänvisa till grafikkortets specifikation för drifttemperatur om tillämpligt) -
Förvaringstemperatur
-40 till 70°C (-40 till 158°F)
-
Omgivande relativ luftfuktighet
5 till 95% (icke-kondenserande)
Standarder och certifieringar
-
EMC
EN 55032/35
-
EMI
CISPR 32, FCC Part 15B Class A
BSMI -
EMS
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: Line-to-PE: 2 kV; Line-to-Line: 1 kV, Signal: 1 kV
IEC 61000-4-6 CS: 3 V
IEC 61000-4-8 PFMF: 1 A/m at 50 to 60 Hz -
Säkerhet
UL 62368-1 (CB)
BSMI -
Stöt
IEC 60068-2-27
-
Vibration
IEC 60068-2-64
-
Förpackningsfalltest
ISTA 1A
-
Förpackningsvibrationstest
ISTA 1A
Deklaration
-
Grön produkt
RoHS, CRoHS, WEEE
Tillförlitlighet
-
Tidskälla
Inbyggd RTC (real-time clock) med litiumbatteri-backup
-
Automatiskt omstartstrigger
Inbyggd WDT
MTBF
-
Tid
RKP-C220-C9-T/C7-T/C5-T/C3-T: 1,168,494 h
RKP-C220-C9-8C-T/C7-8C-T/C5-8C-T/C3-8C-T: 993,182 h
RKP-C220-C9-4L-T/C7-4L-T/C5-4L-T/C3-4L-T: 1,101,194 h
RKP-C220-C9-2CB6C-T/C7-2CB6C-T/C5-2CB6C-T/C3-2CB6C-T: 995,157 h -
Standard
Telcordia (Bellcore), GB
Garanti
-
Garantiperiod
3 år
-
Detaljer
Se mer www.moxa.com/warranty
