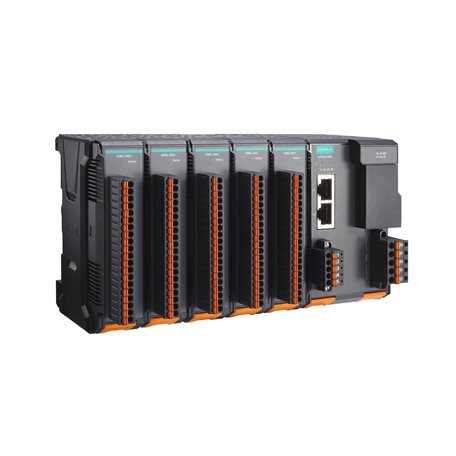

ioThinx 4500 Series (45ML) Modules
ioThinx 4500 Series (45ML) Modules
ioThinx 4500 Series (45ML) Modules

ioThinx 4500 Series (45ML) Modules

Prisuppgift ges vid förfrågan

Du behöver ett konto för att lägga en beställning.
Artikelnr: N/A Kategorier: , ,
  • Kommunikationsmoduler inkluderar det seriella gränssnittet
  • Enkel, verktygsfri installation och borttagning
  • Bred drifttemperaturmodell tillgänglig: -40 till 75°C (-40 till 167°F)
Jag vill veta mer

Introduktion

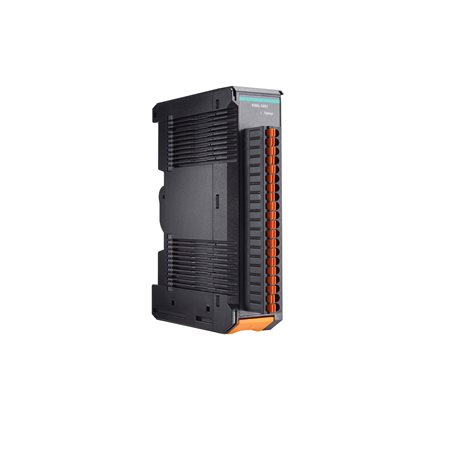

45ML-serien inkluderar seriella gränssnittmoduler som kan användas med ioThinx4500-seriens huvud/CPU-modul, vilken har kommunikationsbussen installerad på vänster sida. Med sin unika mekaniska design kan hårdvaruinstallation och borttagning göras enkelt utan verktyg, vilket kraftigt minskar den tid som krävs för att ställa in och byta ut modulerna.

Easy Tool-Free installation och borttagning

45ML-serien inkluderar seriella gränssnittmoduler som kan användas med ioThinx4500-seriens huvud-/CPU-modul, som har kommunikationsbussen installerad på vänster sida. Med sin unika mekaniska design kan hårdvaruinstallation och borttagning göras enkelt utan verktyg, vilket kraftigt minskar den tid som krävs för att ställa in och byta ut modulerna.

Ingångs/Utgångsgränssnitt

  • Isolering

    3k VDC eller 2k Vrms

Seriegränssnitt

  • Anslutning

    Spring-type Euroblock terminal

  • Antal portar

    45ML-5401 Series: 4

  • Seriestandarder

    45ML-5401 Series: RS-232, RS-422, RS-485-2w

  • Baudrate

    45ML-5401 Series: 300, 600, 1200, 1800, 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps

  • Data Bits

    45ML-5401 Series: 7, 8

  • Stop Bits

    45ML-5401 Series: 1, 2

  • Paritet

    45ML-5401 Series: Jämn, Ingen, Udda

  • Flödeskontroll

    45ML-5401 Series: RTS/CTS (RS-232 only), XON/XOFF

  • Pull High/Low Resistor för RS-485

    45ML-5401 Series: 10 kilo-ohm

  • RS-485 Data Direction-kontroll

    45ML-5401 Series: ADDC® (automatic data direction control)

Seriella signaler

  • RS-232

    TxD, RxD, RTS, CTS, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

Energiförbrukning

  • Systemkraft

    45ML-5401 Series: 74.1 mA @ 12 VDC
    45ML-5401 Series: 37.05 mA @ 24 VDC

  • Fältkraft

    45ML-5401 Series: 140.4 mA @ 12 VDC
    45ML-5401 Series: 59.8 mA @ 24 VDC

Fysiska egenskaper

  • Hölje

    Plast

  • Dimensioner

    26.4 x 99 x 65.5 mm (1.04 x 3.9 x 2.58 in)

  • Vikt

    45ML-5401 Series: 115 g (0.254 lb)

  • Installation

    DIN-skenemontering

  • Kablage

    Seriekabel, 18 till 24 AWG

  • Avmantlingslängd

    Seriekabel, 9 till 10 mm

Miljöbegränsningar

  • Drifttemperatur

    Standardmodeller: -20 till 60°C (-4 till 140°F)
    Modeller med brett temperaturomfång: -40 till 75°C (-40 till 167°F)

  • Förvaringstemperatur (inklusive förpackning)

    -40 till  85°C (-40 till 185°F)

  • Omgivande relativ luftfuktighet

    5 till 95% (icke-kondenserande)

  • Höjd

    Upp till 2000 m. Vänligen kontakta Moxa om du behöver produkter som garanterat fungerar korrekt på högre höjder.

Standarder och certifieringar

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz till 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 1 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 3 V
    IEC 61000-4-8 PFMF

  • Stöt

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6

Deklaration

  • Grön produkt

    RoHS, CRoHS, WEEE

MTBF

  • Tid

    45ML-5401 Series: 916,671 h

  • Standard

    Telcordia SR332

Garanti
