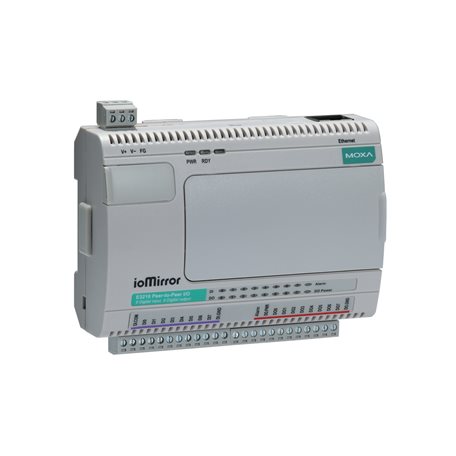

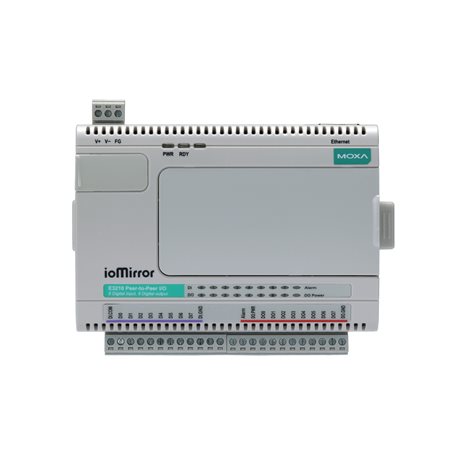

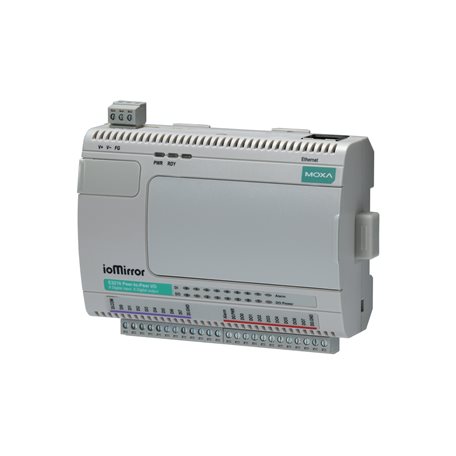

ioMirror E3200 Series
ioMirror E3200 Series
ioMirror E3200 Series
ioMirror E3200 Series

ioMirror E3200 Series

Prisuppgift ges vid förfrågan

Du behöver ett konto för att lägga en beställning.
Artikelnr: N/A Kategorier: , ,
  • Direkt signalöverföring från ingång till utgång över IP
  • Hög hastighet peer-to-peer I/O inom 20 ms
  • En fysisk larmsport för anslutningsstatus
  • Verktyg för snabba och enkla webbaserade inställningar
  • Lokal larmkanal
  • Fjärrlarmmeddelande
  • Stöder Modbus TCP för fjärrövervakning
  • Valfri LCD-modul för enkel konfiguration
Jag vill veta mer

Introduktion

ioMirror E3200-serien, som är utformad som en kabelersättningslösning för att ansluta fjärrdigitala ingångssignaler till utgångssignaler över ett IP-nätverk, erbjuder 8 digitala ingångskanaler, 8 digitala utgångskanaler och ett 10/100M Ethernet-gränssnitt. Upp till 8 par digitala in- och utgångssignaler kan utbytas över Ethernet med en annan ioMirror E3200-serieenhet, eller skickas till en lokal PLC- eller DCS-kontroller. Över ett lokalt nätverk kan ioMirror uppnå en låg signalfördröjning (vanligtvis mindre än 20 ms). Med ioMirror kan fjärrsensorer anslutas till lokala kontroller eller displaypaneler över koppar-, fiber- eller trådlösa Ethernet-infrastrukturer, och signaler kan överföras över praktiskt taget obegränsade avstånd, utan brusproblem.

Dela sensorsignaler till 16 olika platser

ioMirror E3200-serien kan dela en ingångssignal till två digitala utgångskanaler på två olika IP-adresser. Åtta tanknivåsignaler kan övervakas på 16 olika displaypaneler, alla samtidigt.

Lokala larm och fjärrlarmmeddelanden för övervakning av anslutning

ioMirror E3200-serien har en 24 VDC larmutgångskanal som kan aktivera en ansluten summer eller LED-display när anslutningen misslyckas. Dessutom kan båda ioMirror-modulerna skicka meddelanden till ioEventLog-programvaran, vilket säkerställer att åtminstone ett av varningsmeddelandena når ioEventLog-programvaran.

Ingångs/Utgångsgränssnitt

  • Digitala ingångskanaler

    8

  • Digitala utgångskanaler

    8

  • Larmkontaktkanaler

    1

  • Isolering

    3k VDC eller 2k Vrms

  • Knappar

    Återställningsknapp

Digitala ingångar

  • Anslutning

    Screw-fastened Euroblock terminal

  • Digitalt filtreringstidsintervall

    Programvarukonfigurerbart

  • Torr kontakt

    On: short to GND
    Off: open

  • I/O-läge

    DI

  • Överspänningsskydd

    36 VDC

  • Punkter per COM

    8 channels

  • Sensortyp

    Torr kontakt
    Våt kontakt (NPN)

  • Våt kontakt (DI till GND)

    On: 10 till 30 VDC
    Off: 0 till 3 VDC

Digitala utgångar

  • Anslutning

    Screw-fastened Euroblock terminal

  • Strömstyrka

    200 mA per kanal

  • I/O-läge

    DO

  • I/O-typ

    Sink

  • Överströmsskydd

    0.6 A per kanal @ 25°C

  • Övertemperaturavstängning

    160°C (min.)

  • Överspänningsskydd

    35 VDC

Ethernetgränssnitt

  • 10/100BaseT(X) Ports (RJ45-kontakt)

    1

  • Magnetiskt isoleringsskydd

    1.5 kV (inbyggd)

Ethernet-programvarufunktioner

  • Konfigurationsalternativ

    Web Console (HTTP)
    Windows Utility (ioMirrorAdmin)

  • Industriella protokoll

    Modbus TCP Server (Slave)

  • Hantering

    BOOTP
    DHCP Client
    HTTP
    TCP/IP
    UDP

  • Time Management

    SNTP

Modbus TCP

  • Stödda funktioner

    1, 2, 3, 4, 5, 6, 15, 16

LED-gränssnitt

  • LED-indikatorer

    PWR, Ready

Strömparametrar

  • Strömkontakt

    Screw-fastened Euroblock terminal

  • Antal strömingångar

    1

  • Ingångsspänning

    12 to 48 VDC

  • Energiförbrukning

    136 mA @ 24 VDC

Larmkontakter

  • I/O-typ

    Sink

  • Strömstyrka

    Max. 200 mA per kanal

  • Anslutning

    Screw-fastened Euroblockterminal

Fysiska egenskaper

  • Hölje

    Plast

  • Dimensioner

    115 x 79 x 45.6 mm (4.53 x 3.11 x 1.80 in)

  • Vikt

    205 g (0.45 lb)

  • Kablage

    I/O-kabel, 16 till 26 AWG
    Strömkabel, 16 till 26 AWG

  • Installation

    Väggmontering
    DIN-skenemontering

Miljöbegränsningar

  • Drifttemperatur

    -10 till 60°C (14 till 140°F)

  • Förvaringstemperatur (inklusive förpackning)

    -40 till 85°C (-40 till 185°F)

  • Omgivande relativ luftfuktighet

    5 till 95% (icke-kondenserande)

  • Höjd

    2000 m.
    Notera: Vänligen kontakta Moxa om du behöver produkter som garanterat fungerar korrekt på högre höjder.

Standarder och certifieringar

  • Fritt fall

    IEC 60068-2-32

  • EMI

    EN 61000-6-4, FCC Part 15B Class A

  • Säkerhet

    UL 508

  • Stöt

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz till 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

MTBF

  • Tid

    231,020 h

  • Standard

    Telcordia SR332

Garanti
