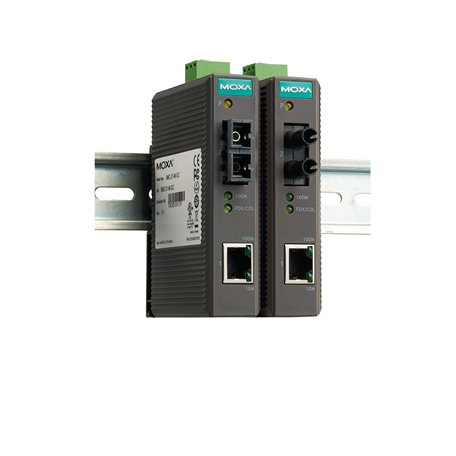

IMC-21 Series
IMC-21 Series

IMC-21 Series

Du behöver ett konto för att lägga en beställning.
Artikelnr: N/A Kategorier: , ,
  • Multi-mode eller single-mode, med SC- eller ST-fiberkontakt
  • Link Fault Pass-Through (LFPT)
  • DIP-omkopplare för att välja FDX/HDX/10/100/Auto/Force
Jag vill veta mer

Introduktion

IMC-21 industriella mediekonverterare är instegsmodeller för 10/100BaseT(X)-till-100BaseFX mediekonverterare som är designade för att ge pålitlig och stabil drift i tuffa industriella miljöer. Konverterarna är en kostnadseffektiv lösning som drivs med antingen 12 eller 48 VDC strömingång och kan fungera tillförlitligt i temperaturer från -10 till 60°C. Den robusta hårdvarudesignen säkerställer att din Ethernet-utrustning kan klara krävande industriella förhållanden. IMC-21 konverterarna är enkla att montera på en DIN-skena eller i distributionsboxar.

Ethernetgränssnitt

  • 10/100BaseT(X) Ports (RJ45-kontakt)

    1

  • 100BaseFX Ports (multi-mode SC-kontakt)

    IMC-21-M-SC: 1

  • 100BaseFX Ports (multi-mode ST-kontakt)

    IMC-21-M-ST: 1

  • 100BaseFX Ports (single-mode SC-kontakt)

    IMC-21-S-SC: 1

  • Magnetiskt isoleringsskydd

    1.5 kV (inbyggd)

  • Optisk fiber

    100BaseFX
    Multi-Mode Single-Mode
    Fiberkabeltyp OM1 50/125 µm G.652
    800 MHz x km
    Vanlig räckvidd 4 km 5 km 40 km
    Våglängd
    TX Range (nm) 1260 to 1360 1280 to 1340
    RX Range (nm) 1100 to 1600 1100 to 1600
    Optical Power TX Range (dBm) -10 to -20 0 to -5
    RX Range (dBm) -3 to -32 -3 to -34
    Link Budget (dB) 12 29
    Dispersion Penalty (dB) 3 1
    Notera: När du ansluter en single-mode fibertransceiver rekommenderar vi att använda en attenuator för att förhindra skador orsakade av överdriven optisk effekt.
    Notera: Beräkna det ”typiska avståndet” för en specifik fibertransceiver enligt följande: Länkbudget (dB) > dispersionsstraff (dB) + total länkdämpning (dB).

Strömparametrar

  • Ingångsström

    12 till 48 VDC, 0.271A (Max.)

  • Ingångsspänning

    12 till 48 VDC

  • Överströmsskydd

    Stöds

Fysiska egenskaper

  • Hölje

    Plast

  • IP-klass

    IP30

  • Dimensioner

    25 x 109 x 97 mm (0.98 x 4.29 x 3.82 in)

  • Vikt

    125 g (0.27 lb)

  • Installation

    DIN-skenmontering

Miljöbegränsningar

  • Drifttemperatur

    -10 till 60°C (14 till 140°F)

  • Förvaringstemperatur (inklusive förpackning)

    -40 till 70°C (-40 till 158°F)

  • Omgivande relativ luftfuktighet

    5 till 95% (nicke-kondenserande)

Standarder och certifieringar

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz till 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
    IEC 61000-4-5 Surge: Power: 1 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 150 kHz till 80 MHz: 3 V/m; Signal: 3 V/m
    IEC 61000-4-8 PFMF
    IEC 61000-4-11

  • Miljötestning

    IEC 60068-2-1
    IEC 60068-2-2
    IEC 60068-2-3

  • Säkerhet

    EN 60950-1, UL 60950-1

  • Vibration

    IEC 60068-2-6

MTBF

  • Tid

    353,000 h

  • Standard

    MIL-HDBK-217F

Garanti
