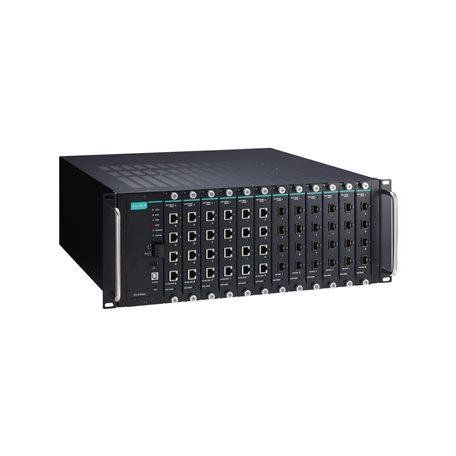

ICS-G7848A Series
ICS-G7848A Series

ICS-G7848A Series

Prisuppgift ges vid förfrågan

Du behöver ett konto för att lägga en beställning.
Artikelnr: N/A Kategorier: , ,
  • Upp till 48 Gigabit Ethernet-portar
  • Upp till 48 optiska fiberanslutningar (SFP-platser)
  • Upp till 48 PoE+ portar med extern strömförsörjning (med IM-G7000A-4PoE-modul)
  • Fläktlös, drifttemperaturområde från -10 till 60°C
  • Modulär design för maximal flexibilitet och problemfri framtida expansion
  • Hot-swappable gränssnitt och strömmoduler för kontinuerlig drift
  • Turbo Ring och Turbo Chain (återhämtningstid < 20 ms @ 250 switchar) Om portlänkhastigheten är 1 Gigabit eller högre, är återhämtningstiden < 50 ms, och STP/RSTP/MSTP för nätverksredundans
  • Isolerade redundanta strömingångar med universell 110/220 VAC strömförsörjningsområde
  • Stöder MXstudio för enkel, visualiserad industriell nätverkshantering
  • V-ON™ säkerställer multicast-data och videonätverksåterhämtning på millisekundnivå
Jag vill veta mer

Introduktion

Processautomations- och transportautomationsapplikationer kombinerar data, röst och video, och kräver därför hög prestanda och hög tillförlitlighet. ICS-G7848A-seriens fulla Gigabit-ryggben-switchars modulära design gör nätverksplanering enkel och ger större flexibilitet genom att låta dig installera upp till 48 Gigabit Ethernet-portar. ICS-G7848A-serien stöder också Lager 3-routingfunktionalitet för att underlätta distributionen av applikationer över nätverk, vilket gör dem idealiska för storskaliga industriella nätverk.

ICS-G7848A:s fulla Gigabit-kapacitet ökar bandbredden för att ge hög prestanda och förmågan att snabbt överföra stora mängder video, röst och data över ett nätverk. De fläktlösa switcharna stöder Turbo Ring, Turbo Chain och RSTP/STP redundansteknologier, och levereras med en isolerad redundant strömförsörjning för att öka systemets tillförlitlighet och tillgängligheten av ditt nätverksryggrad.

Ytterligare funktioner och fördelar

  • Lager 3-switchfunktionalitet för att flytta data och information över nätverk (ICS-G7800A Series)

  • Avancerade PoE-hanteringsfunktioner: PoE-utgångsinställning, PD-felfunktionstest, PoE-schemaläggning och PoE-diagnostik (med IM-G7000A-4PoE-modul)

  • Command line interface (CLI) för snabb konfiguration av större hanterade funktioner

  • Stöder avancerad VLAN-funktionalitet med Q-in-Q-tagging

  • DHCP Option 82 för IP-adresstilldelning med olika policyer

  • Stöder EtherNet/IP och Modbus TCP-protokoll för enhetshantering och övervakning

  • Kompatibel med PROFINET-protokoll för transparent dataöverföring

  • Digitala ingångar för att integrera sensorer och larm med IP-nätverks

  • Redundanta, dubbla AC-strömingångar

  • IGMP-snooping och GMRP för filtrering av multicast-trafik

  • IEEE 802.1Q VLAN och GVRP-protokoll för att underlätta nätverksplanering

  • QoS (IEEE 802.1p/1Q och TOS/DiffServ) för att öka determinismen

  • Port Trunking för optimal bandbreddsanvändning

  • TACACS+, SNMPv3, IEEE 802.1X, HTTPS och SSH för att förbättra nätverkssäkerheten

  • Åtkomstkontrollistor (ACL) ökar flexibiliteten och säkerheten i nätverkshantering

  • SNMPv1/v2c/v3 för olika nivåer av nätverkshantering

  • RMON för proaktiv och effektiv nätverksövervakning

  • Bandbreddshantering för att förhindra oförutsägbara nätverksstatusar

  • Låsportfunktion för att blockera obehörig åtkomst baserat på MAC-adress

  • Portmirroring för online-felsökning

  • Automatisk varning vid undantag via e-post och reläutgång

Ingångs/utgångsgränssnitt

  • Larmkontaktkanaler

    Reläutgång med strömbärande kapacitet på 2 A @ 30 VDC

  • Digitala ingångar

    +13 till +30 V för state 1
    -30 till +1 V för state 0
    Max. ingångsström: 8 mA

Ethernetgränssnitt

  • Standarder

    IEEE 802.1D-2004 för Spanning Tree Protocol
    IEEE 802.1p för Class of Service
    IEEE 802.1Q för VLAN Tagging
    IEEE 802.1s för Multiple Spanning Tree Protocol
    IEEE 802.1w för Rapid Spanning Tree Protocol
    IEEE 802.1X för authentication
    IEEE 802.3 för 10BaseT
    IEEE 802.3ab för 1000BaseT(X)
    IEEE 802.3ad för Port Trunk with LACP
    IEEE 802.3u för 100BaseT(X) and 100BaseFX
    IEEE 802.3x för flödeskontroll
    IEEE 802.3z för 1000BaseSX/LX/LHX/ZX
    IEEE 802.3af/at för PoE/PoE+ output

  • Slotkombination

    12 platser för 4-portars gränssnittmoduler (10/100/1000BaseT(X), eller PoE+ 10/100/1000BaseT(X), eller 100/1000BaseSFP-platser). Se IM-G7000A databladet för produktinformation om Gigabit Ethernet-moduler.

Ethernet-mjukvarufunktioner

  • Hantering

    ARP
    Back Pressure Flow Control
    BOOTP
    DDM
    DHCP Option 66/67/82
    DHCP Server/Client
    Flow control
    IPv4
    LLDP
    Port Mirror
    RARP
    RMON
    SCP
    SMTP
    SNMP Inform
    SNMPv1/v2c/v3
    Syslog
    Telnet
    TFTP

  • Filter

    802.1Q
    BPDU Filter
    BPDU Guard
    GMRP
    GVRP
    IGMP v1/v2/v3
    QinQ VLAN

  • Multicast Routing

    DVMRP
    PIM-DM
    PIM-SM
    PIM-SSM

  • Redundansprotokoll

    Link Aggregation
    MRP
    MSTP
    RSTP
    Turbo Chain
    Turbo Ring v1/v2
    V-ON

  • Routing Redundans

    VRRP

  • Säkerhet

    Access control list
    Broadcast storm protection
    HTTPS/SSL
    MAB authentication
    Sticky MAC
    NTP authentication
    Port Lock
    RADIUS
    SSH
    TACACS+

  • Time Management

    NTP Server/Client
    SNTP

  • Unicast Routing

    OSPF
    RIPV1/V2
    Static Route

  • Industriella protokoll

    EtherNet/IP
    Modbus TCP

  • MIB

    Bridge MIB
    Ethernet-like MIB
    MIB-II
    P-BRIDGE MIB
    Q-BRIDGE MIB
    RMON MIB Groups 1, 2, 3, 9
    RSTP MIB

Switch-egenskaper

  • DRAM

    128 MB

  • Flash

    16 MB

  • IGMP-grupper

    4096

  • Jumbo Frame Size

    9.6 KB

  • MAC-tabellstorlek

    16 K

  • Max. antal VLAN

    256

  • Paketbuffertstorlek

    12 Mbits

  • VLAN ID-intervall

    VID 1 till 4094

  • Priority Queues

    8

USB-gränssnitt

  • Lagringsport

    USB Typ-A

Seriegränssnitt

  • Konsolport

    USB-serial console (Typ-B kontakt)

Strömparametrar

  • Ingångsspänning

    110 till 220 VAC
    Redundant dual inputs

  • Driftspänning

    85 till 264 VAC

  • Ingångsström

    0.98/0.61 A @ 110/220 VAC
    Notera: Dessa är strömförbrukningsbetyg för enheten med maximalt antal installerade moduler.

  • Energiförbrukning (Max.)

    99/97.26 W @ 110/220 VAC
    Notera: Dessa är strömförbrukningsbetyg för enheten med maximalt antal installerade moduler.

  • Total PoE-effektbudget

    Installerad med IM-G7000A-4PoE-modul: Maximalt 1,440 W @ 48 VDC

  • Överströmsskydd

    Stöds

  • Omvänd polaritetsskydd

    Stöds

Fysiska egenskaper

  • IP-klass

    IP30

  • Dimensioner

    440 x 176 x 523.8 mm (17.32 x 6.93 x 20.62 in)

  • Vikt

    12,900 g (28.5 lb)

  • Installation

    Rackmontering

Miljöbegränsningar

  • Drifttemperatur

    -10 till 60°C (14 till 140°F)

  • Förvaringstemperatur (inklusive förpackning)

    -40 till 85°C (-40 till 185°F)

  • Omgivande relativ luftfuktighet

    5 till 95% (icke-kondenserande)

Standarder och certifieringar

  • Säkerhet

    EN 61010-2-201
    UL 61010-2-201

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz till 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Järnväg

    EN 50121-4

  • Fritt fall

    IEC 60068-2-32

  • Stöt

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6

MTBF

  • Tid

    314,973 h

  • Standard

    Telcordia (Bellcore), GB

Garanti
