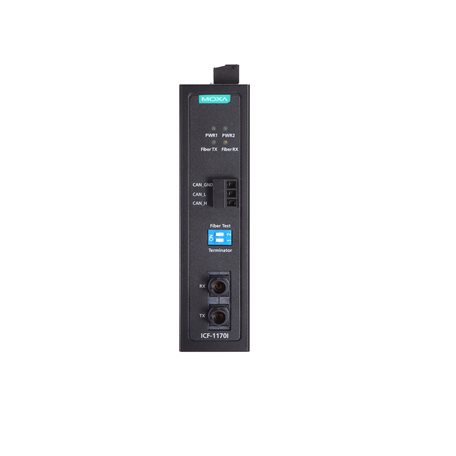

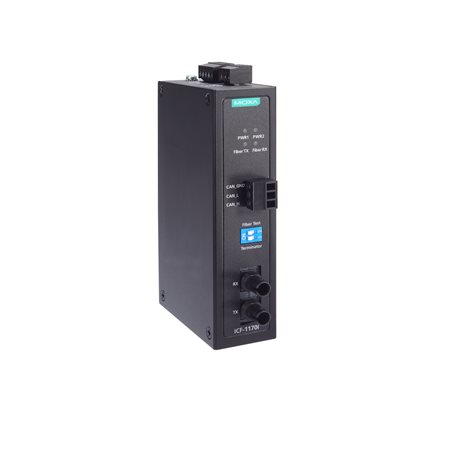

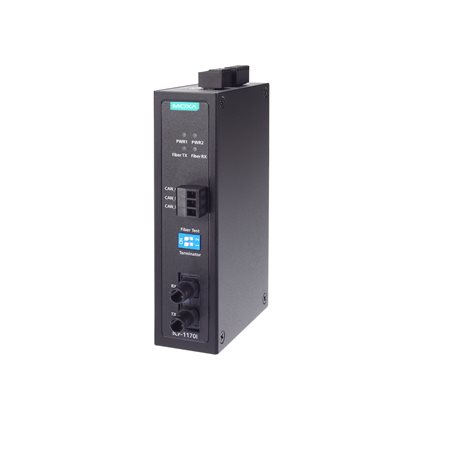

ICF-1170I Series
ICF-1170I Series
ICF-1170I Series
ICF-1170I Series

ICF-1170I Series

Du behöver ett konto för att lägga en beställning.
Artikelnr: N/A Kategorier: , ,
  • Överför data upp till 2 km över optisk fiber
  • Konverterar CAN-signaler till fiber och fiber till CAN-signaler
  • Baudhastighet upp till 1 Mbps
  • Dubbla strömingångar för redundans
  • DIP-omkopplare för 120 ohm terminalmotstånd
  • DIP-omkopplare för fibertestläge
  • LED-indikatorer för Fiber Tx, Fiber Rx, Power 1, Power 2
  • Modell med brett temperaturområde tillgänglig för miljöer från -40 till 85°C
  • Fullt kompatibel med ISO 11898-standarden
Jag vill veta mer

Introduktion

ICF-1170I-seriens CAN-till-fiber-omvandlare används för att konvertera CAN-signaler från koppar till optisk fiber. Omvandlarna har 2 kV optisk isolering för CAN-bussystemet och dubbla strömingångar med larmkontaktrelä för att säkerställa att ditt CAN-bussystem förblir online.

Fibertestläge

Fiber Test Mode kan användas för att testa fiberkabeln mellan två ICF-1170I-enheter, och det ger ett enkelt sätt att avgöra om fiberkabeln överför data korrekt. När Fiber Test Mode är aktiverat kommer fibertransceivern (Tx) kontinuerligt att skicka ut en datasignal och Fiber Tx-LED-lampan kommer att lysa. På andra sidan av anslutningen, när ICF-1170I fibertransceivern (Rx) tar emot datasignalen från Tx-sidan, kommer Fiber Rx-LED-lampan att lysa.

Seriegränssnitt

  • Optisk fiber

    100BaseFX ports (multi-mode ST-kontakt)

  • Optisk fiber

    Låg-hastighets fibermodul Multi-Mode
    Fiberkabelkrav 50/125 µm, 800 MHz
    62.5/125 µm, 500 MHz
    Vanlig räckvidd 5 km
    Våglängd Typical (nm) 850
    TX Range (nm) 840 to 860
    RX Range (nm) 800 to 900
    Optical Power TX Range (dBm) 0 to -5
    RX Range (dBm) 0 to -20
    Link Budget (dB) 15
    Dispersion Penalty (dB) 1

CAN-gränssnitt

  • Isolering

    2 kV (inbyggd)

  • Antal portar

    1

  • Signaler

    CAN_L, CAN_H, CAN Signal GND

  • Terminator

    N/A, 120 ohms (by DIP)

Strömparametrar

  • Ingångsström

    221 mA @ 12 till 48 VDC

  • Energiförbrukning

    221 mA @ 12 till 48 VDC

  • Ingångsspänning

    12 till 48 VDC

  • Antal strömingångar

    2

  • Överströmsskydd

    Stöds

  • Strömkontakt

    Terminalblock (för DC-modeller)

Fysiska egenskaper

  • Hölje

    Metall

  • IP-klass

    IP30

  • Dimensioner

    30.3 x 70 x 115 mm (1.19 x 2.76 x 4.53 in)

  • Vikt

    178 g (0.39 lb)

  • Installation

    DIN-skenmontering

Miljöbegränsningar

  • Drifttemperatur

    ICF-1170I-M-ST: 0 till 60°C (32 till 140°F)
    ICF-1170I-M-ST-T: -40 till 85°C (-40 till 185°F)

  • Förvaringstemperatur (inklusive förpackning)

    -40 till 85°C (-40 till 185°F)

  • Omgivande relativ luftfuktighet

    5 till 95% (icke-kondenserande)

Standarder och certifieringar

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz till 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 1 kV
    IEC 61000-4-6 CS: 150 kHz till 80 MHz: 3 V/m; Signal: 3 V/m
    IEC 61000-4-8 PFMF

  • Säkerhet

    EN 62368-1, UL 508

  • Miljötestning

    IEC 60068-2-1
    IEC 60068-2-2
    IEC 60068-2-3

  • Vibration

    IEC 60068-2-6

MTBF

  • Tid

    792,085 h

  • Standard

    Telcordia (Bellcore), GB

Garanti
