HDR Power Supply Series
HDR Power Supply Series

HDR Power Supply Series

Prisuppgift ges vid förfrågan

Du behöver ett konto för att lägga en beställning.
Artikelnr: N/A Kategorier: , ,
  • DIN-skenmonterad strömförsörjning
  • Slank formfaktor som är idealisk för skåpinstallation
  • Universell AC-strömingång
  • Hög strömkonomverteringseffektivitet
Jag vill veta mer

Introduktion

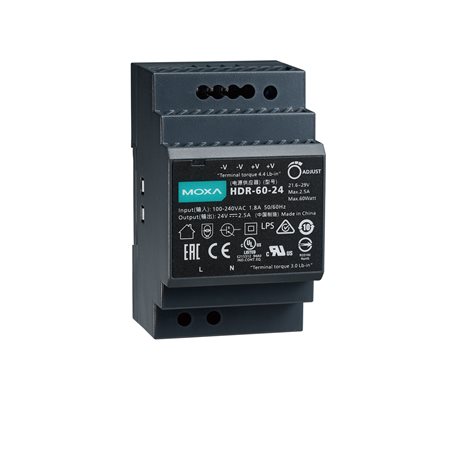

HDR-60-24-strömförsörjningsserien har specifikt utformats för industriella applikationer. Den lilla formfaktorn gör den idealisk för installation i begränsade utrymmen, och enheterna har byggts för att fungera mellan -30 till 70°C. Enheterna har ett plasthölje och stöder AC-ingångsområden från 85 till 264 VAC och uppfyller EN 61000-3-2-standarden, som Europeiska unionen använder för att reglera harmonisk ström. Dessutom är enheterna utrustade med konstant strömläge för överbelastningsskydd.

Utgångseffektparametrar

  • Effekt

    60 W

  • Spänning

    24 VDC

  • Strömstyrka

    0 till 2.5 A

  • Ripple och brus

    150 mVp-p

  • Spänningsjusteringsområde

    21.6 till 29 VDC

  • Inställnings-/stigtid vid full belastning

    500 ms, 50 ms vid 230 VAC
    500 ms, 50 ms vid 115 VAC

  • Typisk hålltid vid full belastning

    30 ms vid 230 VAC
    12 ms vid 115 VAC

Ingångseffektparametrar

  • Spänningsområde

    100 till 240 VAC (50 till 60 Hz)
    120 till 370 VDC

  • Typisk effektivitet

    90%

  • Typisk ström

    0.8 A @ 230 VAC, 1.2 A @ 115 VAC

  • Inrusningsström (kallstart)

    60 A @ 230 VAC, 30 A @ 115 VAC

Överbelastningsskydd

  • Nominell uteffekt

    105 till 160%

  • Skyddstyp

    Konstant strömbegränsning, återhämtar sig automatiskt efter att felvillkoret har tagits bort

Överspänningsskydd

  • Överspänningsområde

    30 till 36 V

  • Skyddstyp

    Stäng av driftspänningen, starta om för att återhämta sig

Fysiska egenskaper

  • Hölje

    Plast

  • Dimensioner

    52.5 x 90 x 54.5 mm (2.07 x 3.54 x 2.15 in)

  • Vikt

    230 g (0.5 lb)

Miljöbegränsningar

  • Drifttemperatur

    -30 till 70°C (-22 till 158°F)

  • Max. drifttemperatur vid full belastning

    45°C (113°F)

  • Förvaringstemperatur (inklusive förpackning)

    -40 till 85°C (-40 till 185°F)

  • Omgivande relativ luftfuktighet

    20 till 90% (icke-kondenserande)

Standarder och certifieringar

  • Säkerhet

    UL 508
    EN 62368-1
    UL 62368-1
    IEC 62368-1

  • EMC

    EN 55032/35
    EN 61000-3-2 Class A
    EN 61000-3-3
    EN IEC 61204-3
    EN IEC 61000-6-2

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz till 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 2 kV
    IEC 61000-4-5 Surge: Power: 4 kV
    IEC 61000-4-6 CS: 0.15 kHz till 80 MHz: 10 Vrms
    IEC 61000-4-8 PFMF: 30 A/m
    IEC 61000-4-11

MTBF

  • Tid

    927,560 h

  • Standard

    MIL-HDBK-217F
