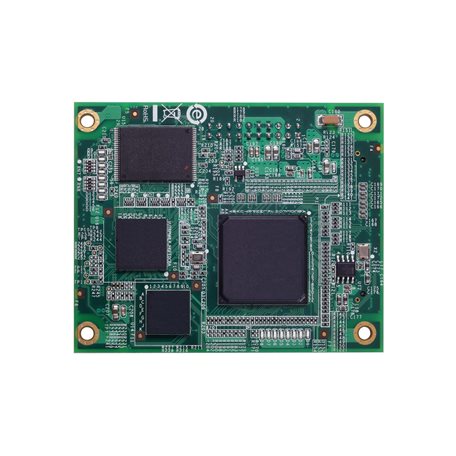

EOM-G103 Series

Introduktion

EOM-G103-serien är utformad för enhetstillverkare som vill integrera de avancerade IEC 62439-3-stödda modulerna med minimal ansträngning i sina produkter för att förbättra prestanda och tillförlitlighet i vissa uppdragskritiska applikationer.

IEC 62439-3 Klausul 4 (PRP) och IEC 62439-3 Klausul 5 (HSR) är de standardiserade redundansprotokollen för industriella automationsnätverk där noll återhämtningstid behövs. PRP och HSR är lämpliga för automation av elektriska ställverk och andra uppdragskritiska applikationer som inte kan tolerera något systemavbrott.

EOM-G103-serien är kompatibel med IEC 62439-3-standarden och erbjuder en enkel och kostnadseffektiv integrerad lösning för att lägga till en redundansmodul till en produkt som inte är IEC 62439-3-kompatibel. Modulerna stöder två IEC 62439-3 Ethernet-portar för att konstruera PRP- eller HSR-nätverk: SGMII (MAC-läge)/SerDes (1000BaseX). Den inkluderar också en standard Ethernet-port SGMII (MAC-läge)/SerDes (1000BaseX) för anslutning till standard IEEE 802.3 Ethernet-enheter. Dessutom tillhandahåller EOM-G103-PHR-PTP-serien en extra SGMII (MAC-läge)/SerDes (1000BaseX) för att bygga upp en lokal åtkomst Ethernet-konsolport för att enkelt underhålla, kontrollera och hantera enheter på den lokala platsen

Ytterligare funktioner och fördelar

• PRP (Parallel Redundancy Protocol): Sänd eller ta emot två oberoende aktiva vägar till/från olika LAN samtidigt i ett nätverk som behöver noll återhämtningstid

• HSR (High-availability Seamless Redundancy): Varje ram dupliceras och sänds sedan i båda riktningarna av HSR-ringen för att leverera noll omkopplingstid

• Hårdvarubaserad IEEE 1588v2 PTP (Precision Time Protocol) end-to-end enstegs transparent klocka för exakt tidssynkronisering av nätverk

• Konfigurerbar via CLI
