EDS-G205 Series
- Fiberoptiska alternativ för att förlänga avståndet och förbättra elektrisk brusimmunitet
- Redundanta dubbla 12/24/48 VDC strömingångar
- Stöder 10 KB jumbo-ramar
- Reläutgångsvarning för strömavbrott och portbrytningslarm
- Skydd mot sändningsstormar
- -40 till 75°C brett drifttemperaturområde (-T-modeller)
Introduktion

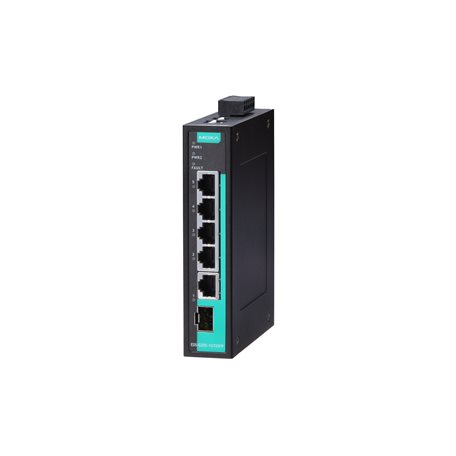

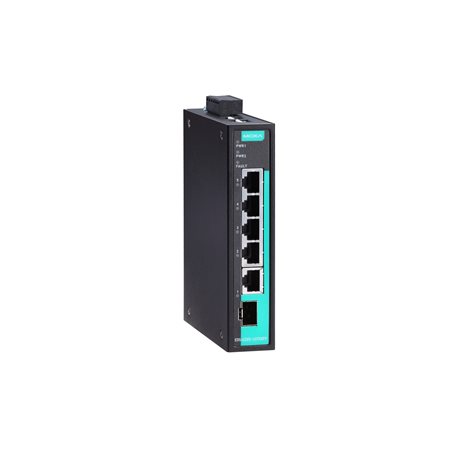

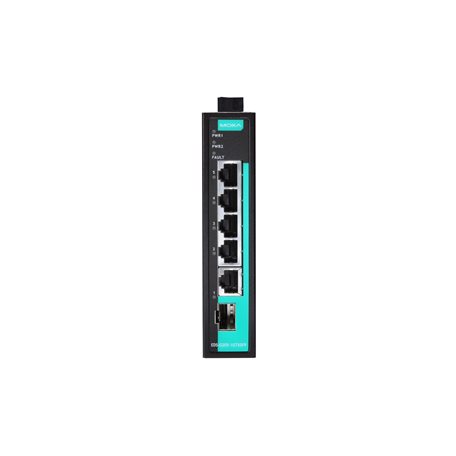

EDS-G205-1GTXSFP-switcharna är utrustade med 5 Gigabit Ethernet-portar och 1 fiberoptisk port, vilket gör dem idealiska för applikationer som kräver hög bandbredd. EDS-G205-1GTXSFP-switcharna erbjuder en ekonomisk lösning för dina industriella Gigabit Ethernet-anslutningar, och den inbyggda relävarningsfunktionen varnar nätverksansvariga när strömavbrott eller portbrytningar inträffar. De 4-stifts DIP-omkopplarna kan användas för att kontrollera sändningsskydd, jumbo-ramar och IEEE 802.3az energibesparing. Dessutom är 100/1000 SFP-hastighetsväxling idealisk för enkel konfiguration på plats för alla industriella automationsapplikationer.
En standardtemperaturmodell, som har ett drifttemperaturområde på -10 till 60°C, och en bred temperaturmodell, som har ett drifttemperaturområde på -40 till 75°C, finns tillgängliga. Båda modellerna genomgår ett 100% inbränningstest för att säkerställa att de uppfyller de speciella behoven för industriella automationskontrollapplikationer. Switcharna kan enkelt installeras på en DIN-skena eller i distributionsboxar.
Ingångs/utgångsgränssnitt
-
Larmkontaktkanaler
1 reläutgång med strömbärande kapacitet på 1 A @ 24 VDC
Ethernetgränssnitt
-
10/100/1000BaseT(X) Ports (RJ45-kontakt)
4
Auto negotiation speed
Full/Half duplexläge
Auto MDI/MDI-X-kontakt -
Combo Ports (10/100/1000BaseT(X) eller 100/1000BaseSFP+)
1
-
Standarder
IEEE 802.3 för 10BaseT
IEEE 802.3ab för 1000BaseT(X)
IEEE 802.3u för 100BaseT(X) and 100BaseFX
IEEE 802.3x för flödeskontroll
IEEE 802.3z för 1000BaseX
IEEE 802.3az för Energy-Efficient Ethernet
Switch-egenskaper
-
MAC-tabellstorlek
8 K
-
Paketbuffertstorlek
1 Mbits
-
Jumbo Frame Size
10 KB
-
Bearbetningstyp
Store and Forward
DIP switch-konfiguration
-
Ethernetgränssnitt
Broadcast storm protection
Jumbo Frame
IEEE 802.3az energy saving
100/1000 SFP speed switching
Port break alarm
Strömparametrar
-
Anslutning
1 bortagbar 6-contact terminalblock(s)
-
Ingångsspänning
12/24/48 VDC
Redundant dual inputs -
Driftspänning
9.6 till 60 VDC
-
Omvänd polaritetsskydd
Stöds
-
Ingångsström
380 mA
Fysiska egenskaper
-
Hölje
Metall
-
IP-klass
IP30
-
Dimensioner
29 x 135 x 105 mm (1.14 x 5.31 x 4.13 in)
-
Vikt
290 g (0.64 lb)
-
Installation
DIN-skenmontering
Väggmontering (med tillvalskitt)
Miljöbegränsningar
-
Drifttemperatur
EDS-G205-1GTXSFP: -10 till 60°C (14 till 140°F)
EDS-G205-1GTXSFP-T: -40 till 75°C (-40 till 167°F) -
Förvaringstemperatur (inklusive förpackning)
-40 till 85°C (-40 till 185°F)
-
Omgivande relativ luftfuktighet
5 till 95% (icke-kondenserande)
Standarder och certifieringar
-
Säkerhet
UL 508
EN 62368-1 (LVD) -
EMC
EN 55032/35
EN 61000-6-2/-6-4 -
EMI
CISPR 32, FCC Part 15B Class A
-
EMS
IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz till 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF -
Farliga platser
ATEX
Class I Division 2 -
Järnväg
EN 50121-4
-
Vibration
IEC 60068-2-6
-
Stöt
IEC 60068-2-27
-
Fritt fall
IEC 60068-2-32
-
Maritim
ABS
LR
NK
DNV
MTBF
-
Tid
2,823,446 h
-
Standard
Telcordia (Bellcore), GB
Garanti
-
Garantiperiod
5 år
-
Detaljer
Se mer www.moxa.com/warranty
