Artikelnr: N/A Kategorier: , ,
  • Turbo Ring och Turbo Chain (återhämtningstid < 20 ms vid 250 switchar), och RSTP/STP för nätverksredundans
  • IGMP Snooping, QoS, IEEE 802.1Q VLAN och portbaserad VLAN-stöd
  • Enkel nätverkshantering via webbläsare, CLI, Telnet/seriell konsol, Windows-verktyg och ABC-01
  • PROFINET eller EtherNet/IP aktiverat som standard (PN eller EIP-modeller)
  • Stöder MXstudio för enkel, visualiserad industriell nätverkshantering
Jag vill veta mer

Introduktion

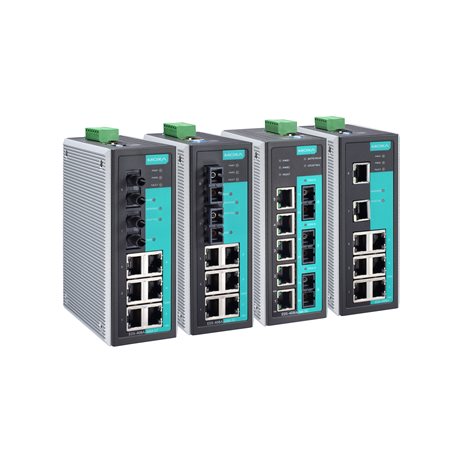

EDS-408A-serien är speciellt utformad för industriella applikationer. Switcharna stöder en mängd användbara hanteringsfunktioner, såsom Turbo Ring, Turbo Chain, ringkoppling, IGMP snooping, IEEE 802.1Q VLAN, portbaserad VLAN, QoS, RMON, bandbreddshantering, portmirroring och varning via e-post eller relä. Den färdiganvända Turbo Ring kan enkelt ställas in med hjälp av det webbaserade hanteringsgränssnittet eller med DIP-omkopplarna som finns på ovansidan av EDS-408A-switcharna.

Ytterligare funktioner och fördelar

  • DHCP Option 82 för IP-adresstilldelning med olika policyer

  • Stöder EtherNet/IP, Modbus TCP och PROFINET (endast EDS-408A-PN-serien) protokoll för enhetshantering och övervakning

  • EtherNet/IP EDS (Electronic Data Sheet) fil, anpassade AOI (Add-On Instructions) och FactoryTalk® View faceplate tillgängliga

  • PROFINET GSDML-fil och SIMATIC STEP 7-enhetsikoner tillgängliga (endast EDS-408A-PN-serien)

  • Portmirroring för online felsökning

  • Portbaserad VLAN, IEEE 802.1Q VLAN och GVRP för att underlätta nätverksplanering

  • QoS (IEEE 802.1p och TOS/DiffServ) för att öka determinismen

  • RMON för proaktiv och effektiv nätverksövervakning

  • SNMPv1/v2c/v3 för olika nivåer av nätverkshanteringssäkerhet

  • Bandbreddshantering för att förhindra oförutsägbara nätverksstatusar

Ethernetgränssnitt

  • 10/100BaseT(X) Ports (RJ45-kontakt)

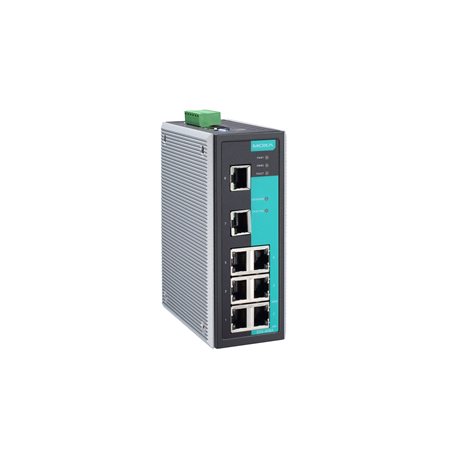

    EDS-408A/408A-T, EDS-408A-EIP/PN modeller: 8
    EDS-408A-MM-SC/MM-ST/SS-SC modeller: 6
    EDS-408A-3M-SC/3M-ST/3S-SC/3S-SC-48/1M2S-SC/2M1S-SC modeller: 5

    Alla modeller stöder:
    Auto negotiation speed
    Full/Half duplexläge
    Auto MDI/MDI-X-kontakt

  • 100BaseFX Ports (multi-mode SC-kontakt)

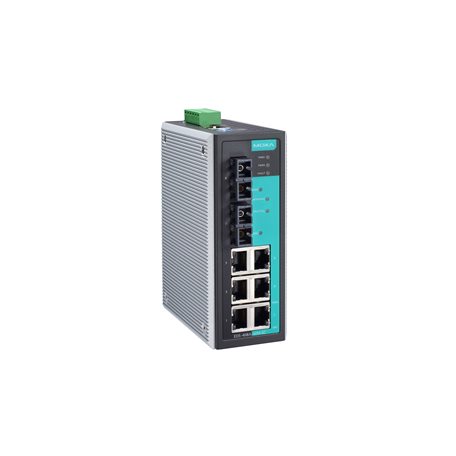

    EDS-408A-MM-SC/2M1S-SC modeller: 2
    EDS-408A-3M-SC modeller: 3
    EDS-408A-1M2S-SC modeller: 1

  • 100BaseFX Ports (multi-mode ST-kontakt)

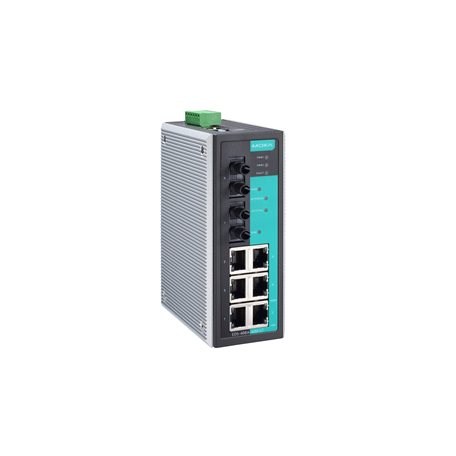

    EDS-408A-MM-ST modeller: 2
    EDS-408A-3M-ST modeller: 3

  • 100BaseFX Ports (single-mode SC-kontakter)

    EDS-408A-SS-SC/1M2S-SC modeller: 2
    EDS-408A-2M1S-SC modeller: 1
    EDS-408A-3S-SC/3S-SC-48 modeller: 3

  • Standarder

    IEEE 802.3 för 10BaseT
    IEEE 802.3u för 100BaseT(X) and 100BaseFX
    IEEE 802.3x för flödeskontroll
    IEEE 802.1D-2004 för Spanning Tree Protocol
    IEEE 802.1p för Class of Service
    IEEE 802.1Q för VLAN Tagging
    IEEE 802.1w för Rapid Spanning Tree Protocol

  • Optisk fiber

    100BaseFX
    Multi-Mode Single-Mode
    Fiberkabeltyp OM1 50/125 µm G.652
    800 MHz x km
    Vanlig räckvidd 4 km 5 km 40 km
    Våglängd Typical (nm) 1300 1310
    TX Range (nm) 1260 to 1360 1280 to 1340
    RX Range (nm) 1100 to 1600 1100 to 1600
    Optical Power TX Range (dBm) -10 to -20 0 to -5
    RX Range (dBm) -3 to -32 -3 to -34
    Link Budget (dB) 12 29
    Dispersion Penalty (dB) 3 1
    Notera: När du ansluter en single-mode fibertransceiver rekommenderar vi att du använder en attenuator för att förhindra skador orsakade av överdriven optisk effekt.
    Notera: Beräkna det ”typiska avståndet” för en specifik fibertransceiver enligt följande: Länkbudget (dB) > dispersionsstraff (dB) + total länkdämpning (dB).

Ethernet-mjukvarufunktioner

  • Filter

    802.1Q VLAN, GMRP, GVRP, IGMP v1/v2, Port-based VLAN

  • Industriella protokoll

    EtherNet/IP, Modbus TCP, EDS-408A-PN modeller: PROFINET IO Device (Slave)

  • Hölje

    Back Pressure Flow Control, BOOTP, DHCP Option 66/67/82, DHCP Server/Client, Flow control, IPv4/IPv6, LLDP, Port Mirror, RARP, RMON, SMTP, SNMP Inform, SNMPv1/v2c/v3, Syslog, Telnet, TFTP

  • MIB

    Bridge MIB, Ethernet-like MIB, MIB-II, P-BRIDGE MIB, RMON MIB Groups 1, 2, 3, 9, RSTP MIB

  • Redundansprotokoll

    RSTP, STP, Turbo Chain, Turbo Ring v1/v2

  • Time Management

    NTP Server/Client, SNTP

Switch-egenskaper

  • IGMP-grupper

    256

  • MAC-tabellstorlek

    8 K

  • Max. antal VLAN

    64

  • Paketbuffertstorlek

    1 Mbits

  • Priority Queues

    4

  • VLAN ID-intervall

    VID 1 till 4094

Seriegränssnitt

  • Konsolport

    RS-232 (TxD, RxD, GND), 10-pin RJ45 (115200, n, 8, 1)

DIP switch-konfiguration

  • Ethernetgränssnitt

    Turbo Ring, Master, Coupler, Reserve

Ingångs/utgångsgränssnitt

  • Larmkontaktkanaler

    Reläutgång med strömbärande kapacitet på 1 A @ 24 VDC

Strömparametrar

  • Anslutning

    1 borttagbar 6-contact terminalblock(s)

  • Ingångsspänning

    Alla modeller: Redundant dual inputs
    EDS-408A/408A-T, EDS-408A-MM-SC/MM-ST/SS-SC/3M-SC/3M-ST/3S-SC/1M2S-SC/2M1S-SC/EIP/PN modeller: 12/24/48 VDC
    EDS-408A-3S-SC-48/408A-3S-SC-48-T modeller: ±24/±48 VDC

  • Driftspänning

    EDS-408A/408A-T, EDS-408A-MM-SC/MM-ST/SS-SC/3M-SC/3M-ST/3S-SC/1M2S-SC/2M1S-SC/EIP/PN modeller: 9.6 till 60 VDC

    EDS-408A-3S-SC-48 modeller:
    ±19 till ±60 VDC -60 till -19 VDC eller 19 till 60 VDC. Blanda inte kraftpolaritetssystem.

  • Ingångsström

    EDS-408A, EDS-408A-EIP/PN/MM-SC/MM-ST/SS-SC modeller:
    0.61 @ 12 VDC
    0.3 @ 24 VDC
    0.16 @ 48 VDC

    EDS-408A-3M-SC/3M-ST/3S-SC/1M2S-SC/2M1S-SC modeller:
    0.73 @ 12 VDC ​
    0.35 @ 24 VDC
    0.18 @ 48 VDC
    ​
    EDS-408A-3S-SC-48 modeller:
    0.33 A @ 24 VDC
    0.17 A @ 48 VDC

  • Överströmsskydd

    Stöds

  • Omvänd polaritetsskydd

    Stöds

Fysiska egenskaper

  • Hölje

    Metall

  • IP-klass

    IP30

  • Dimensioner

    53.6 x 135 x 105 mm (2.11 x 5.31 x 4.13 in)

  • Vikt

    EDS-408A, EDS-408A-MM-SC/MM-ST/SS-SC/EIP/PN modeller: 650 g (1.44 lb)
    EDS-408A-3M-SC/3M-ST/3S-SC/3S-SC-48/1M2S-SC/2M1S-SC modeller: 890 g (1.97 lb)

  • Installation

    DIN-skenemontering, Väggmontering (med valfritt kit)

Miljöbegränsningar

  • Drifttemperatur

    Standardmodeller: -10 till 60°C (14 till 140°F)
    Modeller med brett temperaturomfång: -40 till 75°C (-40 till 167°F)

  • Förvaringstemperatur (inklusive förpackning)

    -40 till 85°C (-40 till 185°F)

  • Omgivande relativ luftfuktighet

    5 till 95% (icke-kondenserande)

Standarder och certifieringar

  • Säkerhet

    Alla modeller: EN 60950-1, UL 508
    EDS-408A/408A-T, EDS-408A-MM-SC/MM-ST/SS-SC modeller, EDS-EIP/PN modeller: UL 60950-1

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz till 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Farliga platser

    EDS-408A, EDS-408A-MM-SC/MM-ST/SS-SC/EIP/PN modeller: ATEX, Class I Division 2
    EDS-408A, EDS-408A-MM-SC/MM-ST/SS-SC modeller: IECEx

  • Maritim

    EDS-408A, EDS-408A-MM/SS-SC modeller: NK
    EDS-408A, EDS-408A-MM/SS-SC/EIP/PN modeller: DNV

  • Järnväg

    EN 50121-4

  • Trafikkontroll

    NEMA TS2

  • Fritt fall

    IEC 60068-2-31

  • Stöt

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6

MTBF

  • Tid

    EDS-408A, EDS-408A-EIP/PN modeller: 1,339,439 h
    EDS-408A-MM-SC/MM-ST/SS-SC/3M-SC/3M-ST/3S-SC/1M2S-SC/2M1S-SC modeller: 1,253,072 h
    EDS-408A-3S-SC-48 modeller: 989,940 h

  • Standard

    Telcordia (Bellcore), GB
