Prisuppgift ges vid förfrågan

Du behöver ett konto för att lägga en beställning.
Artikelnr: N/A Kategorier: , ,
  • Utvecklad enligt IEC 62443-4-1 och kompatibel med IEC 62443-4-2 industriella cybersäkerhetsstandarder
  • Turbo Ring och Turbo Chain (återhämtningstid < 20 ms @ 250 switchar). Om portlänkhastigheten är 1 Gigabit eller högre är återhämtningstiden < 50 ms, och RSTP/STP för nätverksredundans
  • Stöd för IEEE 802.3bt PoE för upp till 90 W uteffekt per port
  • Brett utbud av ströminmatningsalternativ för flexibel distribution
  • Kompakt och flexibel höljesdesign för att passa i trånga utrymmen
  • Stödjer MXstudio för enkel, visualiserad industriell nätverkshantering
Jag vill veta mer

Introduktion

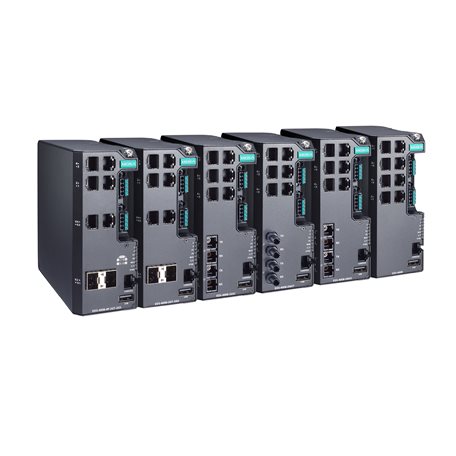

EDS-4008-serien är en serie 8-portars hanterade Fast Ethernet-switchar med möjlighet till fyra 1 Gbps uplink-portar eller två 100M ST/SC fiberoptiska portar. Denna serie erbjuder också modeller med fyra 10/100BaseT(X) 802.3af (PoE), 802.3at (PoE+) och 802.3bt-kompatibla Ethernet PoE-portar för att ansluta högbandbredds PoE-enheter.

Redundanta Ethernet-teknologier som Turbo Ring, Turbo Chain och RSTP/STP ökar tillförlitligheten i ditt system och förbättrar tillgängligheten för ditt nätverksryggrad. EDS-4008-serien är specifikt designad för krävande applikationer som video- och processövervakning, ITS och DCS-system, som alla kan dra nytta av en skalbar ryggrad.

EDS-4008-serien är kompatibel med IEC 62443-4-2 och IEC 62443-4-1 industriella cybersäkerhetscertifieringar, som täcker både produktsäkerhet och krav på säker utvecklingslivscykel, vilket hjälper våra kunder att uppfylla kraven för säker industriell nätverksdesign.

Ethernetgränssnitt

  • 10/100BaseT(X) Ports (RJ45-kontakt)

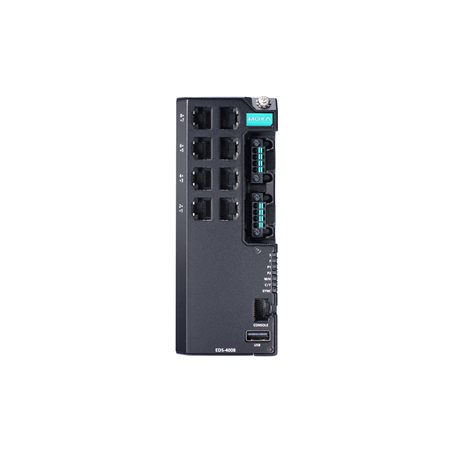

    EDS-4008-LV/-HV/-T modeller: 8

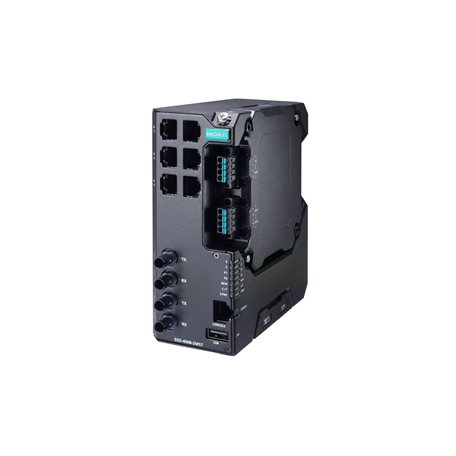

    EDS-4008-2MST-LV/-HV/-T modeller: 6
    EDS-4008-2MSC-LV/-HV/-T modeller: 6

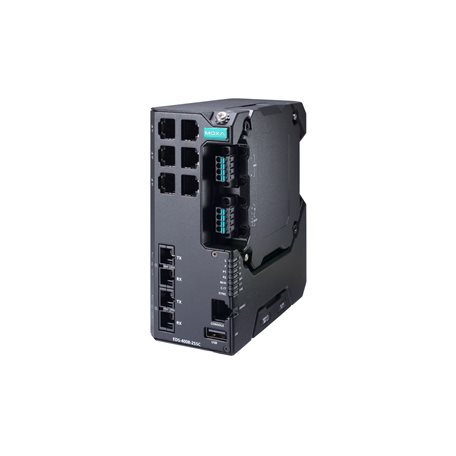

    EDS-4008-2SSC-LV/-HV/-T modeller: 6

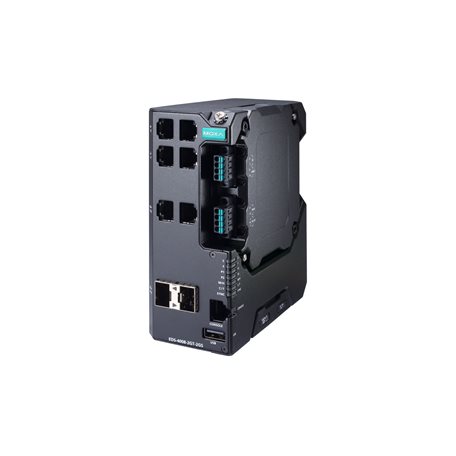

    EDS-4008-2GT-2GS-LV/-HV/-T modeller: 4
    Auto negotiation speed
    Full/Half duplexläge
    Auto MDI/MDI-X-kontakt

  • PoE Ports (10/100BaseT(X), RJ45-kontakt)

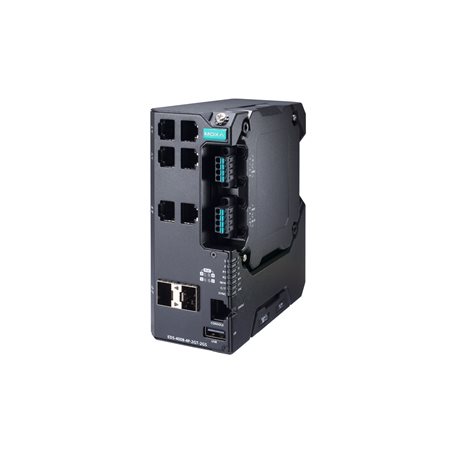

    EDS-4008-4P-2GT-2GS-LVA/-LVB/-T modeller: 4

  • 100BaseFX Ports (multi-mode SC-kontakt)

    EDS-4008-2MSC-LV/-HV/-T modeller: 2

  • 100BaseFX Ports (multi-mode ST-kontakt)

    EDS-4008-2MST-LV/-HV/-T modeller: 2

  • 100BaseFX Ports (single-mode SC-kontakt)

    EDS-4008-SSC-LV/-HV/-T modeller: 2

  • 10/100/1000BaseT(X) Ports (RJ45-kontakt)

    EDS-4008-2GT-2GS-LV/-HV-T modeller: 2
    EDS-4008-4P-2GS-2GT-LVA/-LVB/-T modeller: 2

  • 100/1000BaseSFP Slots

    EDS-4008-2GT-2GS-LV/-HV/-T modeller: 2
    EDS-4008-4P-2GT-2GS-LVA/-LVB/-T modeller: 2

  • Standarder

    IEEE 802.3 för 10BaseT
    IEEE 802.3u för 100BaseT(X) and 100BaseFX
    IEEE 802.3ab för 1000BaseT(X)
    IEEE 802.3z för 1000BaseX
    IEEE 802.3x för flödeskontroll
    IEEE 802.3ad för Port Trunk with LACP
    IEEE 802.1Q för VLAN Tagging
    IEEE 802.1D-2004 för Spanning Tree Protocol
    IEEE 802.1w för Rapid Spanning Tree Protocol
    IEEE 802.1p för Class of Service
    IEEE 802.1X för authentication

  • Optisk fiber

    100BaseFX
    Multi-Mode Single-Mode
    Fiberkabeltyp OM1 50/125 µm G.652
    800 MHz x km
    Vanlig räckvidd 4 km 5 km 40 km
    Våglängd Typical (nm) 1300 1310
    TX Range (nm) 1260 to 1360 1280 to 1340
    RX Range (nm) 1100 to 1600 1100 to 1600
    Optical Power TX Range (dBm) -10 to -20 0 to -5
    RX Range (dBm) -3 to -32 -3 to -34
    Link Budget (dB) 12 29
    Dispersion Penalty (dB) 3 1
    Notera: När du ansluter en single-mode fibertransceiver rekommenderar vi att du använder en attenuator för att förhindra skador orsakade av överdriven optisk effekt.
    Notera: Beräkna det ”typiska avståndet” för en specifik fibertransceiver enligt följande: Länkbudget (dB) > dispersionsstraff (dB) + total länkdämpning (dB).

Ethernet-mjukvarufunktioner

  • Filter

    GMRP
    GVRP
    GARP
    802.1Q VLAN
    IGMP Snooping v1/v2/v3
    IGMP Querier

  • Hantering

    IPv4/IPv6
    Flow control
    Back Pressure Flow Control
    DHCP Server/Client
    ARP
    RARP
    LLDP
    Port Mirror
    Linkup Delay
    SMTP
    SNMP Trap
    SNMP Inform
    SNMPv1/v2c/v3
    RMON
    TFTP
    SFTP
    HTTP
    HTTPS
    Telnet
    Syslog
    Private MIB

  • MIB

    P-BRIDGE MIB
    Q-BRIDGE MIB
    IEEE8021-SPANNING-TREE-MIB
    IEEE8021-PAE-MIB
    IEEE8023-LAG-MIB
    LLDP-EXT-DOT1-MIB
    LLDP-EXT-DOT3-MIB
    SNMPv2-MIB
    RMON MIB Groups 1, 2, 3, 9

  • Redundansprotokoll

    STP
    RSTP
    Turbo Ring v2
    Turbo Chain
    Ring Coupling
    Dual-Homing
    Link Aggregation
    MSTP

  • Säkerhet

    Broadcast storm protection
    Rate Limit
    Trust access control
    Static Port Lock
    MAC Sticky
    HTTPS/SSL
    SSH
    RADIUS
    TACACS+
    Access control list
    Login and Password Policy

  • Time Management

    SNTP
    NTP Server/Client
    NTP Authentication

  • Protokoll

    IPv4/IPv6
    TCP/IP
    UDP
    ICMP
    ARP
    RARP
    TFTP
    DNS
    NTP Client
    DHCP Server
    DHCP Client
    802.1X
    QoS
    HTTPS
    HTTP
    Telnet
    SMTP
    SNMPv1/v2c/v3
    RMON
    Syslog

Switch-egenskaper

  • MAC-tabellstorlek

    16 K

  • Jumbo Frame Size

    9.216 KB

  • Max. antal VLAN

    256

  • VLAN ID-intervall

    VID 1 to 4094

  • IGMP-grupper

    512

  • Priority Queues

    4

  • Paketbuffertstorlek

    1 MB

LED-gränssnitt

  • LED-indikatorer

    PWR1, PWR2, STATE, FAULT, MSTR/HEAD, CPLR/TAIL, SYNC

Seriegränssnitt

  • Konsolport

    RS-232 (TxD, RxD, GND), 8-pin RJ45 (115200, n, 8, 1)

USB-gränssnitt

  • USB-kontakt

    USB Typ-A (Reserved)

Ingångs/utgångsgränssnitt

  • Larmkontaktkanaler

    1 Reläutgång med strömbärande kapacitet på 1 A @ 24 VDC

  • Digitala ingångskanaler

    1

  • Digitala ingångar

    +13 till +30 V för state 1
    -30 till +3 V för state 0
    Max. ingångsström: 8 mA

  • Knappar

    Återställningsknapp

DIP switch-konfiguration

  • DIP switchar

    Turbo Ring, Master, Coupler, Reserve

Fysiska egenskaper

  • Anslutning

    2 borttagbara 4-contact terminal block(s)

  • Förinstallerad strömmodul

    -LV/-LV-T modeller: PWR-100–LV
    -HV/-HV-T modeller: PWR-105-HV-I
    -LVA/-LVA-T modeller: PWR-101-LV-BP-I
    -LVB/-LVB-T modeller: PWR-103-LV-VB-I

  • Notera

    EDS-4008-serien stöder modulära strömförsörjningar. Modellnamnen och strömparametrarna bestäms av den installerade strömmodulen.

    Exempelvis:
    EDS-4008-T + PWR-100–LV = EDS-4008-LV-T
    EDS-4008-T + PWR-105-HV-I = EDS-4008-HV-T

    Om du installerar en annan strömmodul, hänvisa till specifikationerna för motsvarande modell.

    Till exempel, om du byter strömmodulen på EDS-4008–LV-T till PWR-105–HV-I, hänvisa till specifikationerna för EDS-4008–HV-T.

  • Ingångsspänning

    -LV/-LV-T modeller: 12/24/48 VDC, Redundant dual inputs
    -HV/-HV-T modeller: 110/220 VDC/VAC, Single input
    -LVA/-LVA-T modeller: 48 VDC, Redundant dual inputs
    -LVB/-LVB-T modeller: 12/24/48 VDC, Redundant dual inputs

  • Driftspänning

    -LV/-LV-T modeller: 9.6 till 60 VDC
    -HV/-HV-T modeller: 88 till 300 VDC, 85 till 264 VAC
    -LVA/-LVA-T modeller: 44 till 57 VDC (> 52 VDC för PoE+ uteffekt rekommenderas)
    -LVB/-LVB-T modeller: 12 till 57 VDC (> 52 VDC för PoE+ uteffekt rekommenderas)

  • Ingångsström

    -LV/-LV-T models: 12-48 VDC, 1.50-0.40 A or 24 VDC, 0.70 A
    -HV/-HV-T models: 110-220 VAC, 50-60 Hz, 0.30-0.20 A or 110-220 VDC, 0.30-0.20 A
    -LVA/-LVA-T models: 48 VDC, 5.42 A
    -LVB/-LVB-T models: 12/48 VDC, 7.46/4.27 A or 24 VDC, 7.26 A

  • Energiförbrukning (Max.)

    EDS-4008-LV(-T) modeller: 7.20 W
    EDS-4008-HV(-T) modeller: 8.13 W
    EDS-4008-2MST-LV(-T) modeller: 8.45 W
    EDS-4008-2MST-HV(-T) modeller: 11.13 W
    EDS-4008-2MSC-LV(-T) modeller: 8.45 W
    EDS-4008-2MSC-HV(-T) modeller: 11.09 W
    EDS-4008-2SSC-LV(-T) modeller: 8.98 W
    EDS-4008-2SSC-HV(-T) modeller: 11.37 W
    EDS-4008-2GT-2GS-LV(-T) modeller: 9.41 W
    EDS-4008-2GT-2GS-HV(-T) modeller: 11.17 W

    EDS-4008-4P-2GT-2GS-LVA(-T) modeller:
    Utan PoE: 11.22 W
    Med PoE: Max. 240 W för total PD-strömförbrukning vid 48 VDC ingång

    EDS-4008-4P-2GT-2GS-LVB(-T) modeller:
    Utan PoE: 15.84 W
    Med PoE:
    Max. 180 W för total PD-strömförbrukning @ 48 VDC ingång;
    Max. 150 W för total PD-strömförbrukning @ 24 VDC ingång;
    Max. 62 W för total PD-strömförbrukning @ 12 VDC ingång;

  • Max. PoE-effekt per port

    PoE modeller: 90 W

  • Överströmsskydd

    Stöds

  • Omvänd polaritetsskydd

    Stöds

Fysiska egenskaper

  • IP-klass

    IP40

  • Dimensioner

    EDS-4008(-T), EDS-4008-2MSC(-T), EDS-4008-2SSC(-T) modeller:
    55 x 140 x 120 mm (2.2 x 5.51 x 4.72 in)
    EDS-4008-2MST(-T) modeller:
    55 x 140 x 132 mm (2.2 x 5.51 x 5.2 in)
    EDS-4008-2GT-2GS(-T), EDS-4008-4P-2GT-2GS(-T) modeller:
    55 x 140 x 122.5 mm (2.2 x 5.51 x 4.82 in)

  • Vikt

    EDS-4008(-T) modeller: 857 g (1.89 lb)
    EDS-4008-2MSC(-T) modeller: 886 g (1.95 lb)
    EDS-4008-2MST(-T) modeller: 810 g (1.79 lb)
    EDS-4008-2SSC(-T) modeller: 882 g (1.94 lb)
    EDS-4008-2GT-2GS(-T) modeller: 795 g (1.75 lb)
    EDS-4008-4P-2GT-2GS(-T) modeller: 840 g (1.85 lb)

  • Installation

    DIN-skenmontering
    Väggmontering (med tillvalskitt)

  • Hölje

    Metall

Miljöbegränsningar

  • Drifttemperatur

    Standardmodeller: -10 till 60°C (14 till 140°F)
    Modeller med brett temperaturomfång: -40 till 75°C (-40 till 167°F)

  • Förvaringstemperatur (inklusive förpackning)

    -40 till 85°C (-40 till 185°F)

  • Omgivande relativ luftfuktighet

    5 till 95% (icke-kondenserande)

Standarder och certifieringar

  • Industriell cybersäkerhet

    IEC 62443-4-1
    IEC 62443-4-2

  • Säkerhet

    UL 61010-2-201
    EN 62368-1 (LVD)

  • EMC

    EN 55032/35
    EN 61000-6-2/-6-4

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz till 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Maritim

    -LV/-LV-T, PoE/PoE-T modeller: DNV, ABS, NK, LR

  • Vibration

    IEC 60068-2-6

  • Stöt

    IEC 60068-2-27

  • Fritt fall

    IEC 60068-2-32

  • Järnväg

    EN 50121-4

  • Trafikkontroll

    NEMA TS2

  • Kraftstation

    IEC 61850-3
    IEEE 1613 Class 1

  • Farliga platser

    -LV/-LV-T modeller:
    ATEX
    IECEx
    Class I Division 2

MTBF

  • Tid

    EDS-4008-LV/-LV-T modeller: 1,121,399 h
    EDS-4008-HV/-HV-T modeller: 513,575 h
    EDS-4008-2MSC-LV/-LV-T modeller: 1,014,299 h
    EDS-4008-2MSC-HV/-HV-T modeller: 492,582 h
    EDS-4008-2MST-LV/-LV-T modeller: 1,015,718 h
    EDS-4008-2MST-HV/-HV-T modeller: 492,582 h
    EDS-4008-2SSC-LV/-LV-T modeller: 1,015,718 h
    EDS-4008-2SSC-HV/-HV-T modeller: 492,582 h
    EDS-4008-2GT-2GS-LV/-LV-T modeller: 1,074,099 h
    EDS-4008-2GT-2GS-HV/-HV-T modeller: 505,936 h
    EDS-4008-4P-2GT-2GS-LVA/-LVA-T modeller: 923,670 h
    EDS-4008-4P-2GT-2GS-LVB/-LVB-T modeller: 870,865 h

  • Standard

    Telcordia SR332
