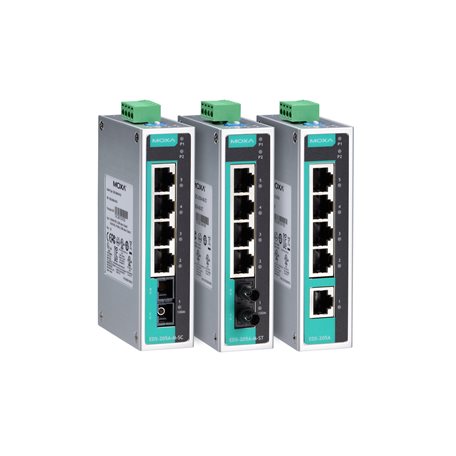

EDS-205A Series
- 10/100BaseT(X) (RJ45-kontakt), 100BaseFX (multi/single-mode, SC- eller ST-kontakt)
- Redundanta dubbla 12/24/48 VDC strömingångar
- IP30 aluminiumhölje
- Robust hårdvarudesign som är väl lämpad för farliga platser (Klass 1 Div. 2/ATEX Zon 2), transport (NEMA TS2/EN 50121-4) och maritima miljöer (DNV/LR/ABS/NK)
- -40 till 75°C brett drifttemperaturområde (-T modeller)
Introduktion
EDS-205A-serien med 5-portars industriella Ethernet-switchar stöder IEEE 802.3 och IEEE 802.3u/x med 10/100M full/halv-duplex, MDI/MDI-X auto-sensing. EDS-205A-serien har 12/24/48 VDC (9,6 till 60 VDC) redundanta strömingångar som kan anslutas samtidigt till aktiva DC-strömkällor. Dessa switchar har designats för tuffa industriella miljöer, såsom maritima (DNV/LR/ABS/NK), järnvägssida, motorväg, mobila applikationer (EN 50121-4/NEMA TS2/e-Mark) eller farliga platser (Klass I Div. 2, ATEX Zon 2) som uppfyller FCC-, UL- och CE-standarder.
EDS-205A-switcharna finns tillgängliga med ett standard drifttemperaturområde från -10 till 60°C, eller med ett brett drifttemperaturområde från -40 till 75°C. Alla modeller genomgår ett 100% inbränningstest för att säkerställa att de uppfyller de speciella behoven för industriella automationskontrollapplikationer. Dessutom har EDS-205A-switcharna DIP-switchar för att aktivera eller inaktivera skydd mot sändningsstormar, vilket ger ytterligare en nivå av flexibilitet för industriella applikationer.
Ethernetgränssnitt
-
10/100BaseT(X) Portar (RJ45 kontakt)

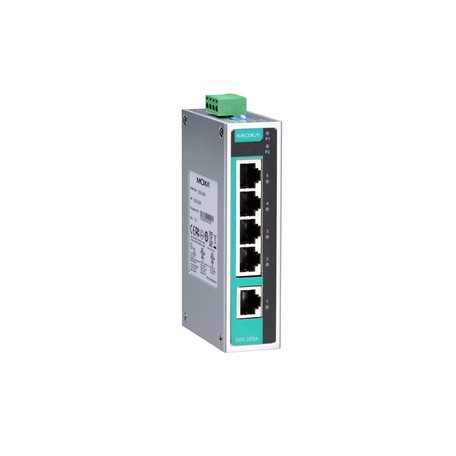

EDS-205A/205A-T: 5
EDS-205A-M-SC/M-ST/S-SC Series: 4Alla modeller stöder:
Automatiskt hastighetsförhandling
Full/halv duplex-läge
Automatisk MDI/MDI-X-anslutning -
100BaseFX Ports (multimode SC kontakt)

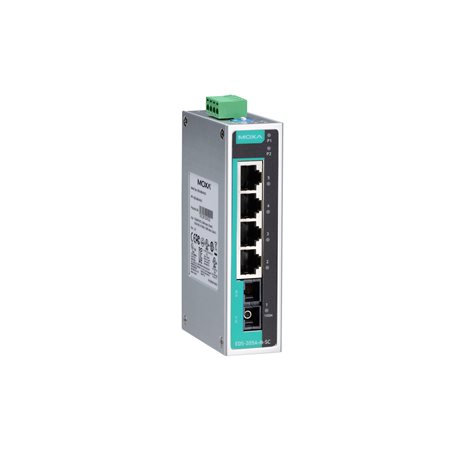

EDS-205A-M-SC Series: 1
-
100BaseFX Ports (multimode ST kontakt)

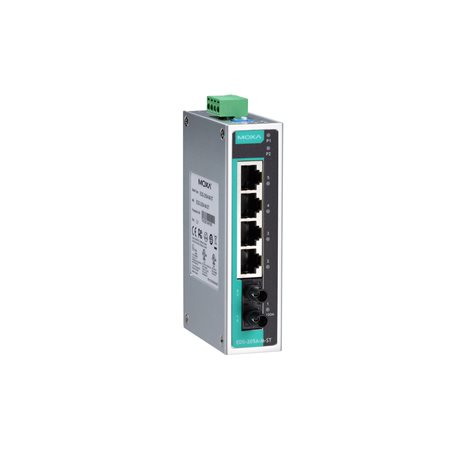

EDS-205A-M-ST Series: 1
-
100BaseFX Ports (singlemode SC kontakt)
EDS-205A-S-SC Series: 1
-
Standarder
IEEE 802.3 för 10BaseT
IEEE 802.3u för 100BaseT(X) och 100BaseFX
IEEE 802.3x för flödeskontroll -
Optisk fiber
100BaseFX Multi-Mode Single-Mode Fiberkabeltyp OM1 50/125 µm G.652 800 MHz x km Vanlig räckvidd 4 km 5 km 40 km Våglängd Typical (nm) 1300 1310 TX Range (nm) 1260 to 1360 1280 to 1340 RX Range (nm) 1100 to 1600 1100 to 1600 Optical Power TX Range (dBm) -10 to -20 0 to -5 RX Range (dBm) -3 to -32 -3 to -34 Link Budget (dB) 12 29 Dispersion Penalty (dB) 3 1 Notera: När du ansluter en single-mode fibertransceiver rekommenderar vi att använda en dämpare för att förhindra skador orsakade av överdriven optisk effekt.
Notera: Beräkna det “typiska avståndet” för en specifik fibertransceiver enligt följande: Link Budget (dB) > Dispersion Penalty (dB) + total länkdämpning (dB).
Switchegenskaper
-
MAC-tabellstorlek
1 K
-
Packet-bufferstorlek
384 kbits
-
Bearbetningstyp
Store and Forward
Strömparametrar
-
Anslutning
1 avtagbar 4-kontaktsterminalblock
-
Ingångsström
EDS-205A/205A-T: 0.09 A @ 24 VDC
EDS-205A-M-SC/M-ST/S-SC Series: 0.1 A @ 24 VDC -
Ingångsspänning
12/24/48 VDC
Redundanta dubbla ingångar -
Driftspänning
9.6 till 60 VDC
-
Överströmsskydd
Stöds
-
Omvänd polaritetsskydd
Stöds
DIP-switchkonfiguration
-
Ethernetgränssnitt
Skydd mot sändningsstormar
Fysiska egenskaper
-
Hölje
Aluminium
-
IP-klassning
IP30
-
Dimensioner
30 x 115 x 70 mm (1.18 x 4.52 x 2.76 in)
-
Vikt
175 g (0.39 lb)
-
Installation
DIN-skenmontering
Väggmontering (med tillvalskitt)
Miljöbegränsningar
-
Drifttemperatur
Standardmodeller: -10 till 60°C (14 till 140°F)
Modeller med brett temperaturomfång: -40 till 75°C (-40 till 167°F) -
Förvaringstemperatur (inklusive förpackning)
-40 till 85°C (-40 till 185°F)
-
Omgivande relativ luftfuktighet
5 till 95% (icke-kondenserande)
Standarder och certifieringar
-
EMC
EN 55032/24
-
EMI
CISPR 32, FCC Part 15B Class A
-
EMS
IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz till 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF -
Farliga platser
IECEx
ATEX
Class I Division 2 -
Maritim
ABS
LR
NK
DNV -
Järnväg
EN 50121-4
-
Säkerhet
UL 508
-
Stöt
IEC 60068-2-27
-
Trafikstyrning
NEMA TS2
-
Vibration
IEC 60068-2-6
-
Fritt fall
IEC 60068-2-31
MTBF
-
Tid
EDS-205A: 3,316,504 h
EDS-205A-M/S: 3,045,679 h -
Standard
Telcordia (Bellcore), GB
Garanti
-
Garantiperiod
5 år
-
Detaljer
Se mer www.moxa.com/warranty
