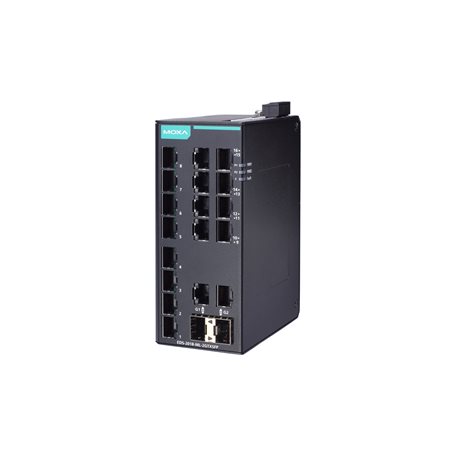

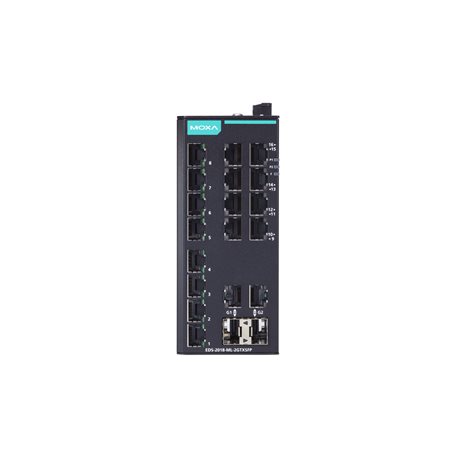

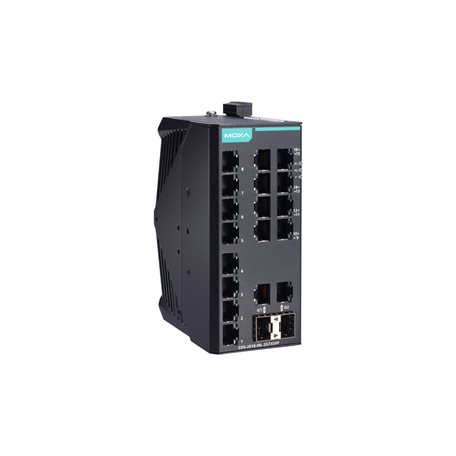

EDS-2018-ML Series
Prisuppgift ges vid förfrågan
- 2 Gigabit uplinks med flexibel gränssnittsdesign för högband-breddsdataaggregering
- QoS-stöd för att bearbeta kritiska data vid hög trafikbelastning
- Reläutgångsvarning för strömavbrott och portbrottslarm
- IP30-klassat metallhölje
- Redundanta dubbla 12/24/48 VDC strömingångar
- Brett drifttemperaturområde på -40 till 75°C (-T modeller)
Introduktion
EDS-2018-ML-serien av industriella Ethernet-switchar har sexton 10/100M kopparportar och två 10/100/1000BaseT(X) eller 100/1000BaseSFP kombinationsportar, vilket är idealiskt för applikationer som kräver högband-breddsdatakonvergens. Dessutom, för att ge större mångsidighet för användning med applikationer från olika industrier, tillåter EDS-2018-ML-serien också användare att aktivera eller inaktivera Quality of Service (QoS)-funktionen, skydd mot sändningsstormar och portbrottslarmfunktionen med DIP-switchar på ytterpanelen.
EDS-2018-ML-serien har 12/24/48 VDC redundanta strömingångar, DIN-skenemontage och hög EMI/EMC-kapacitet. Förutom sin kompakta storlek har EDS-2018-ML-serien genomgått ett 100% inbränningstest för att säkerställa att den fungerar tillförlitligt i fält. EDS-2018-ML-serien har ett standard drifttemperaturområde på -10 till 60°C med modeller för brett temperaturområde (-40 till 75°C) också tillgängliga.
Ethernetgränssnitt
-
10/100BaseT(X) Ports (RJ45-kontakt)
16
Auto MDI/MDI-X-kontakt
Full/Half duplexläge
Auto negotiation speed -
Combo Ports (10/100/1000BaseT(X) or 100/1000BaseSFP+)
2
Auto negotiation speed
Auto MDI/MDI-X-kontakt
Full/Half duplexläge -
Standarder
IEEE 802.3 för 10BaseT
IEEE 802.3u för 100BaseT(X)
IEEE 802.3ab för 1000BaseT(X)
IEEE 802.3z för 1000BaseX
IEEE 802.3x för flödeskontroll
IEEE 802.1p för Class of Service
DIP switch-konfiguration
-
Ethernetgränssnitt
Quality of Service (QoS)
Broadcast storm protection
Port break alarm
Ingångs/utgångsgränssnitt
-
Larmkontaktkanaler
Reläutgång med strömbärande kapacitet på 1 A @ 24 VDC
Switch-egenskaper
-
MAC-tabellstorlek
8 K
-
Paketbuffertstorlek
4 Mbits
-
Bearbetningstyp
Store and Forward
Strömparametrar
-
Anslutning
1 bortagbar 6-contact terminal block(s)
-
Ingångsström
0.277 A @ 24 VDC
-
Ingångsspänning
12/24/48 VDC
Redundant dual inputs -
Driftspänning
9.6 till 60 VDC
-
Överströmsskydd
Stöds
-
Omvänd polaritetsskydd
Stöds
Fysiska egenskaper
-
Hölje
Metall
-
IP-klass
IP30
-
Dimensioner
58 x 135 x 95 mm (2.28 x 5.31 x 3.74 in)
-
Vikt
683 g (1.51 lb)
-
Installation
DIN-skenmontering
Väggmontering (med tillvalskitt)
Miljöbegränsningar
-
Drifttemperatur
EDS-2018-ML-2GTXSFP: -10 till 60°C (14 till 140°F)
EDS-2018-ML-2GTXSFP-T: -40 till 75°C (-40 till 167°F) -
Förvaringstemperatur (inklusive förpackning)
-40 till 85°C (-40 till 185°F)
-
Omgivande relativ luftfuktighet
5 till 95% (icke-kondenserande)
Standarder och certifieringar
-
Säkerhet
UL 61010-2-201
EN 62368-1(LVD) -
EMC
EN 55032/35
EN 61000-6-2/-6-4 -
EMI
CISPR 32, FCC Part 15B Class A
-
EMS
IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz till 1 MHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF -
Farliga platser
Class I Division 2
IECEx
ATEX -
Maritim
DNV
LR
ABS
NK -
Järnväg
EN 50121-4
-
Trafikkontroll
NEMA TS2
-
Vibration
IEC 60068-2-6
-
Stöt
IEC 60068-2-27
-
Fritt fall
IEC 60068-2-32
MTBF
-
Tid
1,776,132 h
-
Standard
Telcordia (Bellcore), GB
Garanti
-
Garantiperiod
5 år
-
Detaljer
Se mer www.moxa.com/warranty
