Du behöver ett konto för att lägga en beställning.
Artikelnr: N/A Kategorier: , ,
  • 10/100BaseT(X) (RJ45-kontakt)
  • Kompakt storlek för enkel installation
  • QoS-stöd för att bearbeta kritiska data vid hög trafikbelastning
  • IP40-klassat plasthölje
Jag vill veta mer

Introduktion

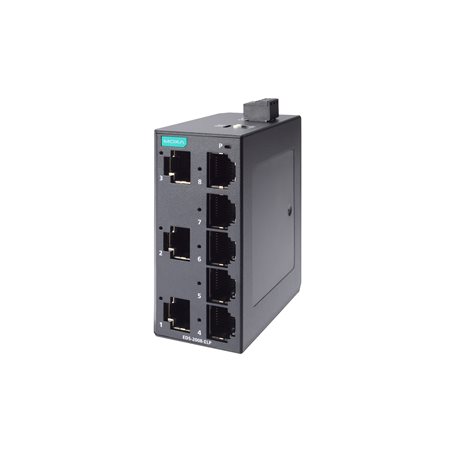

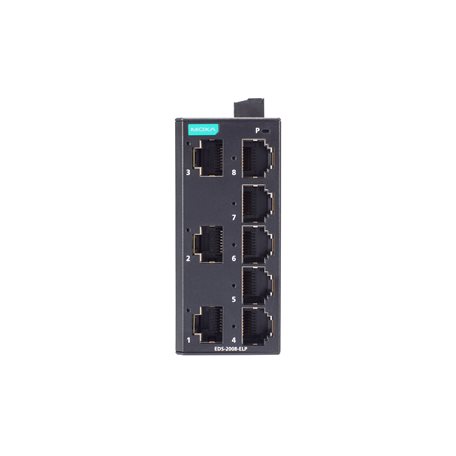

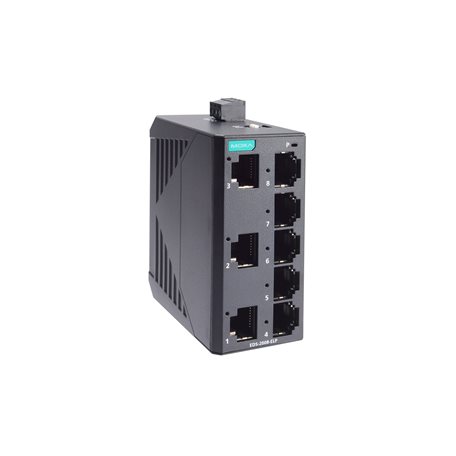

EDS-2008-ELP-serien av industriella Ethernet-switchar har åtta 10/100M kopparportar och ett plasthölje, vilket är idealiskt för applikationer som kräver enkla industriella Ethernet-anslutningar. Dessutom, för att ge större mångsidighet för användning med applikationer från olika industrier, tillåter EDS-2008-ELP-serien också användare att aktivera eller inaktivera Quality of Service (QoS)-funktionen och skydd mot sändningsstormar (BSP) med DIP-switchar på ytterpanelen.

EDS-2008-ELP-serien har en 12/24/48 VDC enkel strömingång, DIN-skenemontage och hög EMI/EMC-kapacitet. Förutom sin kompakta storlek har EDS-2008-ELP-serien genomgått ett 100% inbränningstest för att säkerställa att den fungerar tillförlitligt efter att den har installerats. EDS-2008-ELP-serien har ett standard drifttemperaturområde på -10 till 60°C.

Ethernetgränssnitt

  • 10/100BaseT(X) Ports (RJ45-kontakt)

    8
    Full/Half duplexläge
    Auto MDI/MDI-X-kontakt
    Auto negotiation speed

  • Standarder

    IEEE 802.3 för 10BaseT
    IEEE 802.1p för Class of Service
    IEEE 802.3u för 100BaseT(X)
    IEEE 802.3x för flow control

  • Optisk fiber

    100BaseFX
    Multi-Mode Single-Mode
    Fiberkabeltyp OM1 50/125 µm G.652
    800 MHz x km
    Vanlig räckvidd 4 km 5 km 40 km
    Våglängd Typical (nm) 1300 1310
    TX Range (nm) 1260 to 1360 1280 to 1340
    RX Range (nm) 1100 to 1600 1100 to 1600
    Optical Power TX Range (dBm) -10 to -20 0 to -5
    RX Range (dBm) -3 to -32 -3 to -34
    Link Budget (dB) 12 29
    Dispersion Penalty (dB) 3 1
    Notera: När du ansluter en single-mode fibertransceiver rekommenderar vi att du använder en attenuator för att förhindra skador orsakade av överdriven optisk effekt.
    Notera: Beräkna det ”typiska avståndet” för en specifik fibertransceiver enligt följande: Länkbudget (dB) > dispersionsstraff (dB) + total länkdämpning (dB).

Switch-egenskaper

  • Bearbetningstyp

    Store and Forward

  • MAC-tabellstorlek

    2 K

  • Paketbuffertstorlek

    768 kbits

DIP switch-konfiguration

  • Ethernetgränssnitt

    Quality of Service (QoS), Broadcast Storm Protection (BSP)

Strömparametrar

  • Anslutning

    1 borttagbar 3-contact terminal block(s)

  • Ingångsström

    0.067 A @ 24 VDC

  • Ingångsspänning

    12/24/48 VDC

  • Driftspänning

    9.6 till 60 VDC

  • Överströmsskydd

    Stöds

  • Omvänd polaritetsskydd

    Stöds

Fysiska egenskaper

  • Dimensioner

    36 x 81 x 65 mm (1.4 x 3.19 x 2.56 in)

  • Installation

    DIN-skenmontering
    Väggmontering (med tillvalskitt)

  • Hölje

    Plast

  • Vikt

    90 g (0.2 lb)

Miljöbegränsningar

  • Omgivande relativ luftfuktighet

    5 till 95% (icke-kondenserande)

  • Drifttemperatur

    -10 till 60°C (14 till 140°F)

  • Förvaringstemperatur (inklusive förpackning)

    -40 till 85°C (-40 till 185°F)

Standarder och certifieringar

  • Säkerhet

    UL 61010-2-201
    EN 62368-1 (LVD)

  • EMC

    EN 55032/35
    EN 61000-6-2/-6-4

  • EMI

    CISPR 22, 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz till 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Stöt

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6

  • Fritt fall

    IEC 60068-2-32

MTBF

  • Tid

    3,784,617 h

  • Standard

    Telcordia (Bellcore), GB
