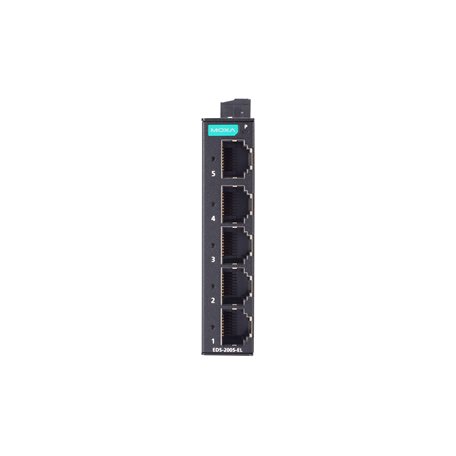

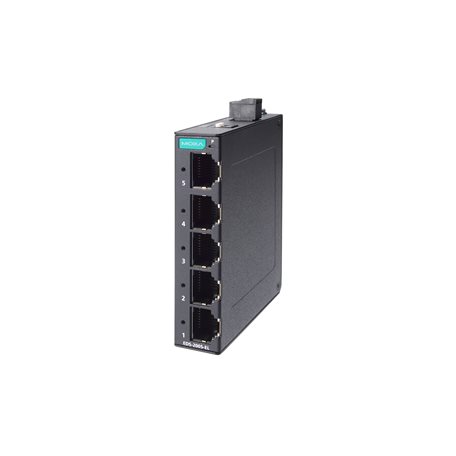

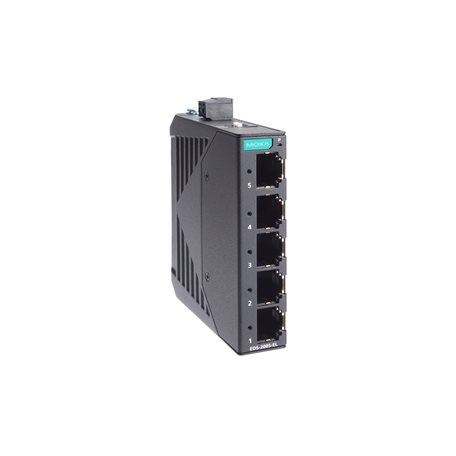

EDS-2005-EL Series
EDS-2005-EL Series
EDS-2005-EL Series
EDS-2005-EL Series

EDS-2005-EL Series

Du behöver ett konto för att lägga en beställning.
Artikelnr: N/A Kategorier: , ,
  • 10/100BaseT(X) (RJ45-kontakt)
  • Kompakt storlek för enkel installation
  • QoS-stöd för att bearbeta kritisk data vid hög trafikbelastning
  • IP40-klassat metallhölje
  • Brett drifttemperaturområde på -40 till 75°C (-T modeller)
Jag vill veta mer

Introduktion

EDS-2005-EL-serien av industriella Ethernet-switchar har fem 10/100M kopparportar, vilket är idealiskt för applikationer som kräver enkla industriella Ethernet-anslutningar. Dessutom, för att ge större mångsidighet för användning med applikationer från olika industrier, tillåter EDS-2005-EL-serien också användare att aktivera eller inaktivera Quality of Service (QoS)-funktionen och skydd mot sändningsstormar (BSP) med DIP-switchar på ytterpanelen. Dessutom har EDS-2005-EL-serien ett robust metallhölje för att säkerställa lämplighet för användning i industriella miljöer.

EDS-2005-EL-serien har en 12/24/48 VDC enkel strömingång, DIN-skenemontage och hög EMI/EMC-kapacitet. Förutom sin kompakta storlek har EDS-2005-EL-serien genomgått ett 100% inbränningstest för att säkerställa att den fungerar tillförlitligt efter att den har installerats. EDS-2005-EL-serien har ett standard drifttemperaturområde på -10 till 60°C med modeller för brett temperaturområde (-40 till 75°C) också tillgängliga.

Ethernetgränssnitt

  • 10/100BaseT(X) Ports (RJ45-kontakt)

    5
    Full/Half duplexläge
    Auto MDI/MDI-X-kontakt
    Auto negotiation speed

  • Standarder

    IEEE 802.3 för 10BaseT
    IEEE 802.1p för Class of Service
    IEEE 802.3u för 100BaseT(X)
    IEEE 802.3x för flödeskontroll

Switch-egenskaper

  • Bearbetningstyp

    Store and Forward

  • MAC-tabellstorlek

    2 K

  • Paketbuffertstorlek

    768 kbits

DIP switch-konfiguration

  • Ethernetgränssnitt

    Quality of Service (QoS), Broadcast Storm Protection (BSP)

Strömparametrar

  • Anslutning

    1 borttagbar 2-contact terminal block(s)

  • Ingångsström

    0.045 A @ 24 VDC

  • Ingångsspänning

    12/24/48 VDC

  • Driftspänning

    9.6 till 60 VDC

  • Överströmsskydd

    Stöds

  • Omvänd polaritetsskydd

    Stöds

Fysiska egenskaper

  • Dimensioner

    18 x 81 x 65 mm (0.7 x 3.19 x 2.56 in)

  • Installation

    DIN-skenmontering
    Väggmontering (med tillvalskitt)

  • Vikt

    105 g (0.23 lb)

  • Hölje

    Metall

Miljöbegränsningar

  • Omgivande relativ luftfuktighet

    5 till 95% (icke-kondenserande)

  • Drifttemperatur

    EDS-2005-EL: -10 till 60°C (14 till 140°F)
    EDS-2005-EL-T: -40 till 75°C (-40 till 167°F)

  • Förvaringstemperatur (inklusive förpackning)

    -40 till 85°C (-40 till 185°F)

Standarder och certifieringar

  • Säkerhet

    UL 61010-2-201
    EN 62368-1 (LVD)

  • EMC

    EN 55032/35
    EN 61000-6-2/-6-4

  • EMI

    CISPR 22, 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz till 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Stöt

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6

  • Fritt fall

    IEC 60068-2-32

MTBF

  • Tid

    5,258,930 h

  • Standard

    Telcordia (Bellcore), GB

Garanti
