Prisuppgift ges vid förfrågan

Du behöver ett konto för att lägga en beställning.
Artikelnr: N/A Kategorier: ,
  • IEC 61850-3, IEEE 1613 och IEC 60255 kompatibel kraftautomationsdator
  • EN 50121-4 kompatibel för järnvägsapplikationer
  • 7th Generation Intel® Xeon® och Core™ Processor
  • Upp till 64 GB RAM (två inbyggda SODIMM ECC DDR4-minnesplatser)
  • 4 SSD slots, stöder Intel® RST RAID 0/1/5/10
  • PRP/HSR-teknologi för nätverksredundans (med en PRP/HSR-expansionsmodul)
  • MMS-server baserad på IEC 61850-90-4 för integration med Power SCADA
  • PTP (IEEE 1588) och IRIG-B tidssynkronisering (med en IRIG-B expansionsmodul)
  • Säkerhetsalternativ som TPM 2.0, UEFI Secure Boot och fysisk säkerhet
  • 1 PCIe x16, 1 PCIe x4, 2 PCIe x1 och 1 PCI-platser för expansionsmoduler
  • Redundant strömförsörjning (100 till 240 VAC/VDC)
Jag vill veta mer

Introduktion

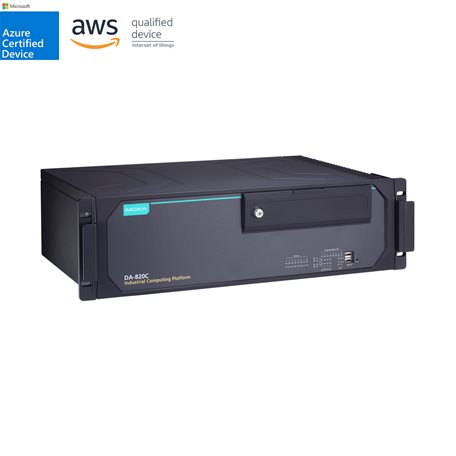

DA-820C-serien är en högpresterande 3U rackmonterad industridator byggd kring en 7:e generationens Intel® Core™ i3/i5/i7 eller Intel® Xeon®-processor och kommer med 3 bildskärmsportar (HDMI x 2, VGA x 1), 6 USB-portar, 4 gigabit LAN-portar, två 3-i-1 RS-232/422/485 seriella portar, 6 DI-portar och 2 DO-portar. DA-820C är också utrustad med 4 hot-swappable 2,5” HDD/SSD-platser som stöder Intel® RST RAID 0/1/5/10-funktionalitet och PTP/IRIG-B tidssynkronisering.

DA-820C uppfyller IEC-61850-3, IEEE 1613, IEC 60255 och EN50121-4 standarder för att leverera stabila och tillförlitliga systemoperationer för kraftapplikationer.

IEC 60255 är en av de mest använda standarderna för skydd av elektriska reläer i en smart transformatorstation. Efterlevnad av standarden säkerställer att DA-820C kommer att fungera pålitligt och sömlöst med IEDs som en del av ett robust automatiseringssystem för transformatorstationer.

EN 50121-4-efterlevnad bekräftar att DA-820C kan leverera stabila och tillförlitliga systemoperationer i järnvägsapplikationer, såsom stations-SCADA-system, katastrofförebyggande vid järnvägssidan, traktionseffekt och signal- och säkerhetssystem, för att ge en integrerad vy av din smarta järnvägsinstallation.

Proactive Monitoring-funktion

Moxa Proactive Monitoring är ett resurseffektivt och lättanvänt verktyg som finns tillgängligt med vissa Moxa-datorer för att spåra ett antal systemparametrar. Du kan se de aktuella värdena för viktiga delar genom att helt enkelt klicka på ikonerna som motsvarar parametrarna i ett Windows-baserat användargränssnitt. Användardefinierade nyckeldelsindikatorer (KPI:er) används för att övervaka datorns nyckeldelar. Synliga och/eller ljudvarningar utlöses automatiskt via reläer och SNMP-fällor när dessa KPI:er överskrider sina förinställda tröskelvärden, vilket gör det extremt bekvämt för operatörer att undvika systemavbrott genom att ställa in förebyggande underhållsuppgifter i god tid.

Utseende

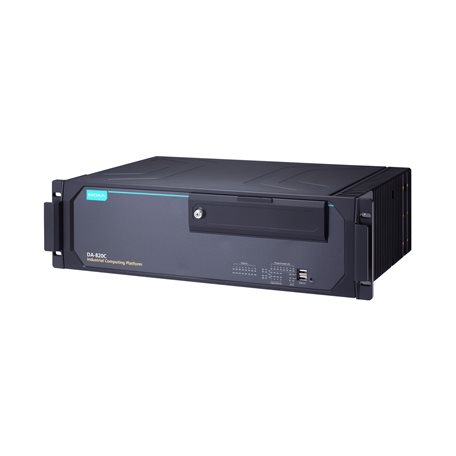

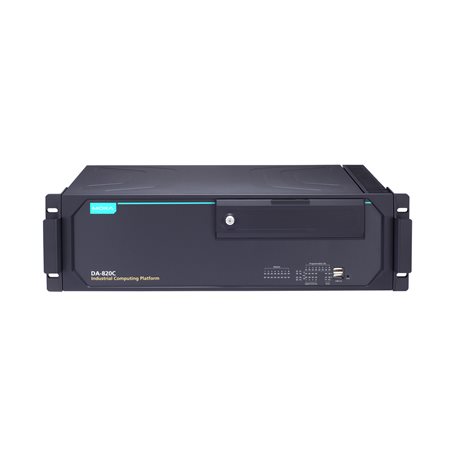

Framsida

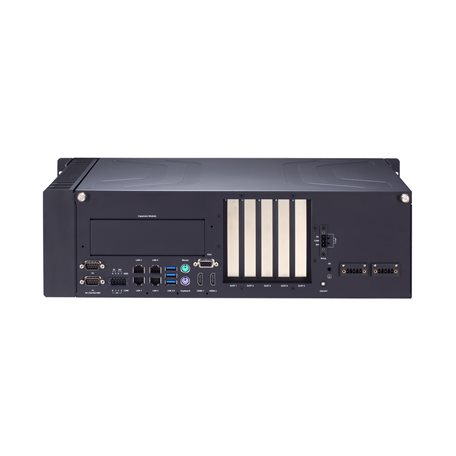

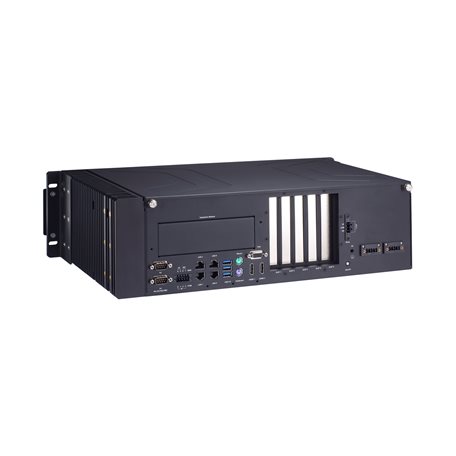

Baksida

Dator

  • CPU

    Intel® Xeon® Processor E3-1505M v6 (8M Cache, 3.00 GHz)
    Intel® Xeon® Processor E3-1505L v6 (8M Cache, 2.20 GHz)
    Intel® Core™ i7-7820EQ Processor (8M Cache, up to 3.70 GHz)
    Intel® Core™ i5-7442EQ Processor (6M Cache, up to 2.90 GHz)
    Intel® Core™ i3-7102E Processor (3M Cache, 2.10 GHz)

  • Systemminnesplats

    SODIMM DDR4 slots x 2

  • DRAM

    64 GB max. kapacitet (SODIMM x 2, båda stödjer 2400 MHz och 32 GB maximum per modul)
    ECC RAM stödjer endast i3 CPU och Xeon CPU modeller

  • Grafikkontroller

    Intel® Xeon® E3-1505MV6: Intel® HD Graphics P630
    Intel® Xeon® E3-1505LV6: Intel® HD Graphics P630
    Intel® Core™ i7-7820EQ: Intel® HD Graphics 630
    Intel® Core™ i5-7442EQ: Intel® HD Graphics 630
    Intel® Core™ i3-7102E: Intel® HD Graphics 630

  • Lagringsplats

    2.5-inch HDD/SSD slots x 4
    mSATA slots x 1, intern mini-PCIe-uttag

  • Stödda operativsystem

    Windows 10 IoT Enterprise LTSC 2021 64-bit
    Windows 10 IoT Enterprise LTSC 2019 64-bit
    Windows Server 2019
    Linux Debian 11
    Linux Debian 9
    Linux-drivrutiner kan laddas ned ifrån
    https://docs.moxa.online/mil/manuals/

  • MMS

    IEC 61850-90-4 MMS Server för power SCADA
    IEC 61850-90-4 MMS ICD fil

Datorgränssnitt

  • Ethernet-portar

    Auto-sensing 10/100/1000 Mbps ports (RJ45-kontakt) x 4

  • Seriella portar

    RS-232/422/485 ports x 2, software selectable (DB9 hane)

  • Digital ingång

    DIs x 6

  • Digital utgång

    DOs x 2

  • USB 2.0

    USB 2.0 hosts x 3, typ-A kontakter
    2 portar på frontpanelen, 1 port inuti datorn

  • USB 3.0

    USB 3.0 hosts x 3, typ-A kontakter
    3 portar på bakpanelen

  • Expansion Slots

    PCIe x16 slot x 1
    PCIe x4 slots x 1
    PCIe x1 slots x 2
    PCI slots x 1

  • Video Output

    HDMI x 2, HDMI kontakt (typ A)
    VGA x 1, 15-pin D-sub kontakt (hona)

  • Tidssynkronisering

    PTP, IRIG-B (med expansionsmodul)

  • TPM

    TPM v2.0

  • Secure Boot

    UEFI

LED-indikatorer

  • System

    Power x 1
    Storage x 1
    Programmable x 8

  • Seriell

    2 per port (Tx, Rx)

  • LAN

    8 per port (10/100/1000 Mbps)

Seriegränssnitt

  • Baudrate

    300 bps till 115.2 kbps

  • Anslutning

    DB9 hane

  • ESD

    8 kV (level 4)

  • Isolering

    2 kV

  • Seriestandarder

    RS-232/422/485

  • Överspänning

    2 kV

Seriella signaler

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

Digitala ingångar

  • Digitala ingångskanaler

    DIs x 6

  • Spänning

    0 till 30 VDC vid 25 Hz

  • Våt kontakt (DI till COM)

    PÅ: 10 till 30 VDC

Digitala utgångar

  • Digitala utgångskanaler

    DOs x 2

  • Strömstyrka

    Max. 200 mA per kanal

  • Spänning

    24 till 30 VDC

  • I/O-typ

    Sink

Strömparametrar

  • Ingångsström

    100 till 240 VAC, 50/60 Hz, 1.15 A (max)
    100 till 240 VDC, 1.15 A (max)

  • Ingångsspänning

    100 till 240 VAC
    100 till 240 VDC

  • Strömknapp

    Återställningsknapp (frontpanel)
    ON/OFF (bakpanel)

Fysiska egenskaper

  • Hölje

    Metall

  • Dimensioner (utan öron)

    440 x 132.8 x 281.4 mm (17.3 x 5.2 x 11.1 in)

  • Vikt

    14,000 g (31.11 lb)

  • Installation

    19-inch rackmontering

Miljöbegränsingar

  • Drifttemperatur

    Standardmodell: -25 till 55°C (-13 till 131°F)
    Modeller med brett temperaturomfång: -40 till 70°C (-40 till 158°F)

  • Förvaringstemperatur (inklusive förpackning)

    -40 till 85°C (-40 till 185°F)

  • Omgivande relativ luftfuktighet

    5 till 95% (icke-kondenserande)

Standarder och

certifieringar

  • EMC

    EN 61000-6-2/-6-4
    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz till 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8: 20 A/m
    IEC 61000-4-11

  • Kraft/Transformatorstation

    IEC 61850-3
    IEEE 1613

  • Skyddsrelä

    IEC 60255

  • Säkerhet

    IEC 60950-1
    IEC 62368-1
    UL 62368-1

  • Stöt

    IEC 61850-3 Edition 2.0, IEC 60068-2-27, IEC 60255-21-2

Deklaration

  • Grön produkt

    RoHS, CRoHS, WEEE

MTBF

  • Tid

    325,730 h

  • Standard

    Telcordia SR332

Garanti
