Prisuppgift ges vid förfrågan

Du behöver ett konto för att lägga en beställning.
Artikelnr: N/A Kategorier: ,
  • IEC 61850-3, IEEE 1613, och IEC 60255-kompatibel för automationssystem i kraftstationer
  • EN 50121-4-kompatibel för järnvägsapplikationer vid sidan av spåret
  • 7th Generation Intel® Core™ Processor
  • DDR4 minnesplats; upp till 32 GB kapacitet
  • Redundant strömförsörjning (100 till 240 VAC/VDC)
Jag vill veta mer

Introduktion

DA-681C-datorn är byggd kring en Intel® Celeron® eller Intel® Core™ i3 CPU och levereras med dubbla displayportar (2 x HDMI), 5 USB-portar, 6 Gigabit LAN-portar, två 3-i-1 RS-232/422/485 seriella portar, 10 RS-485 seriella portar, 6 digitala ingångsportar och 2 digitala utgångsportar. Dessutom ingår en 2,5” HDD/SSD-plats och en mSATA-plats för att möjliggöra lagringsutbyggnad för industriella applikationer som kräver stort lagringsutrymme för datainsamling vid kanten.

Med IEC 61850-3 och IEEE 1613-överensstämmelse säkerställer DA-681C stabil och pålitlig systemdrift för kraftapplikationer. EN 50121-4-överensstämmelse bekräftar att DA-681C kan leverera stabil och pålitlig systemdrift i järnvägsapplikationer vid sidan av spåret, såsom stations-SCADA-system, katastrofförebyggande vid järnvägssidan, dragkraft och signalsystem samt säkerhetssystem, för att ge en integrerad vy av ditt smarta järnvägsupplägg.

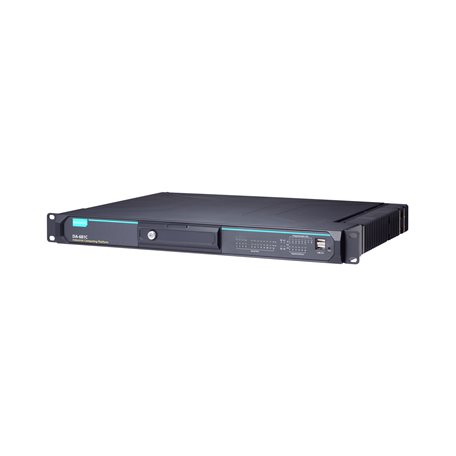

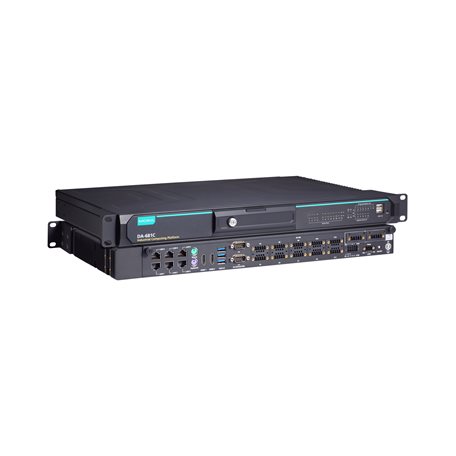

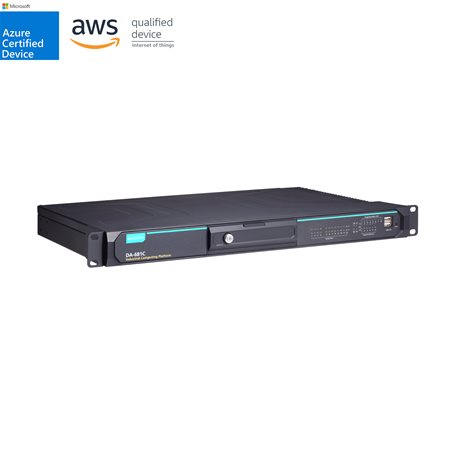

Utseende

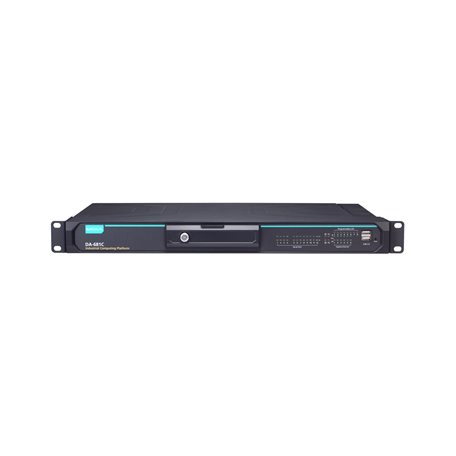

Framsida

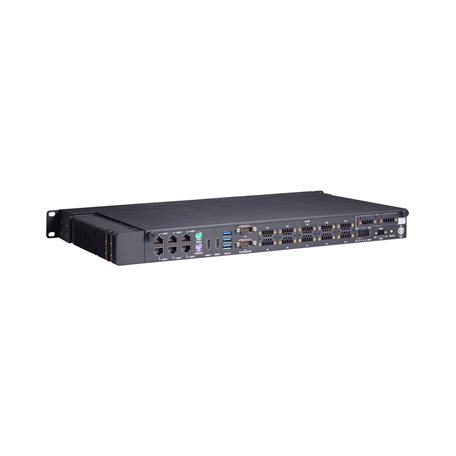

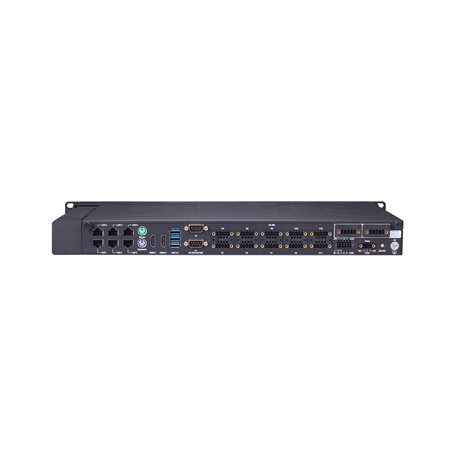

Baksida

Dator

  • CPU

    Intel® Core™ i3-7100U Processor (2M Cache, 2.4 GHz)
    Intel® Celeron® 3965U Processor (2M Cache, 2.2 GHz)

  • Systemminnesplats

    SODIMM DDR4 slot x 2

  • DRAM

    32 GB max. kapacitet (SODIMM x 2, båda stödjer 2400 MHz och 16 GB maximum per modul)

  • Grafikkontroller

    Intel® HD Graphics 630

  • Lagringsplats

    2.5-inch HDD/SSD slots x 1
    mSATA slots x 1

  • Stödda operativsystem

    Windows 10 Embedded IoT Ent 2019 LTSC 64-bit
    Linux Debian 9
    Note: OS available by CTOS

Datorgränssnitt

  • USB 2.0

    USB 2.0 hosts x 3, typ-A kontakter
    2 portar på frontpanelen, 1 port inuti datorn

  • USB 3.0

    USB 3.0 hosts x 3, typ-A kontakter
    3 portar på bakpanelen

  • Video Output

    HDMI x 2, HDMI kontakt (typ-A)

  • Seriella portar

    RS-232/422/485 ports x 2, software selectable (DB9 hane)
    RS-485 ports x 10, software selectable (kopplingsplint)

  • Ethernet-portar

    Auto-sensing 10/100/1000 Mbps ports (RJ45-kontakt) x 6

  • Secure Boot

    UEFI

  • TPM

    TPM v2.0

Digitala ingångar

  • Anslutning

    Skruvfastsatt Euroblock-terminal

  • I/O-läge

    DI

  • Isolering

    3k VDC

  • Sensortyp

    Torr kontakt
    Våt kontakt (NPN)

  • Torr kontakt

    Logic 0: Close to GND
    Logic 1: Open

  • Våt kontakt (COM till DI)

    Logic 0: 10 till 30 VDC
    Logic 1: 0 till 3 VDC

Digitala utgångar

  • Anslutning

    Skruvfastsatt Euroblock-terminal

  • Strömstyrka

    200 mA per channel

  • I/O-typ

    Sink

  • Spänning

    0 till 30 VDC

  • Isolering

    3k VDC

LED-indikationer

  • System

    Programmable x 8
    Storage x 1
    Power x 1

  • LAN

    2 per port (10/100/1000 Mbps)

  • Seriell

    2 per port (Tx, Rx)

Seriegränssnitt

  • Baudrate

    50 bps till 115.2 kbps

  • Anslutning

    Kopplingsblock

  • ESD

    8 kV (level 4)

  • Isolering

    2 kV

  • Seriestandarder

    RS-232/422/485

  • Överspänning

    2 kV

Seriella signaler

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

Strömparametrar

  • Ingångsström

    100 till 240 VAC, 50/60 Hz, 1.6 A (max)
    100 till 240 VDC, 0.8 A (max)

  • Strömknapp

    Återställningsknapp (frontpanel)
    ON/OFF (bakpanel)

Fysiska egenskaper

  • Hölje

    Metall

  • Dimensioner (utan öron)

    440 x 316 x 44 mm (17.32 x 12.44 x 1.73 in)

  • Vikt

    9,000 g (21.82 lb)

  • Installation

    19-inch rackmontering

Miljöbegränsningar

  • Drifttemperatur

    -40 till 70°C (-40 till 158°F)

  • Förvaringstemperatur (inklusive förpackning)

    -40 till 85°C (-40 till 185°F)

  • Omgivande relativ luftfuktighet

    5 till 95% (icke-kondenserande)

Standarder och certifieringar

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz till 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8: 20 A/m
    IEC 61000-4-11

  • Kraft/Transformatorstation

    IEC 61850-3
    IEEE 1613

  • Skyddsrelä

    IEC 60255

  • Stöt

    IEC 61850-3 Edition 2.0, IEC 60068-2-27, IEC 60255-21-2

  • Säkerhet

    UL 62368-1

Deklaration

  • Grön produkt

    RoHS, CRoHS, WEEE

MTBF

  • Tid

    285,419 h

  • Standard

    Telcordia SR332

Garanti
