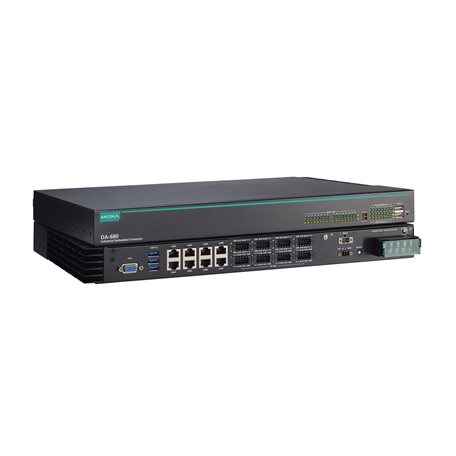

DA-680 Series
Prisuppgift ges vid förfrågan
- IEC 61850-3, IEEE 1613, och IEC 60255-kompatibel för automationssystem i kraftstationer
- Inbyggt DDR4 minnesuttag som stöder 16 GB kapacitet
- Stöder 100 till 240 VAC/VDC strömförsörjning (modeller med enkel och dubbel strömförsörjning tillgängliga)
Introduktion
DA-680-datorn är byggd kring en Intel® Core™ i3-processor och levereras med 8 Gigabit Ethernet-portar, 1 VGA-port, 8/16 isolerade RS-485 seriella portar och 5 USB-portar. Dessutom ingår en 2,5” HDD/SSD-plats och en mSATA-plats för att möjliggöra lagringsutbyggnad för industriella applikationer som kräver stort lagringsutrymme för datainsamling vid kanten. Med IEC 61850-3, IEEE 1613 och IEC 60255-överensstämmelse säkerställer DA-680 stabil och pålitlig systemdrift för kraftapplikationer.
Utseende

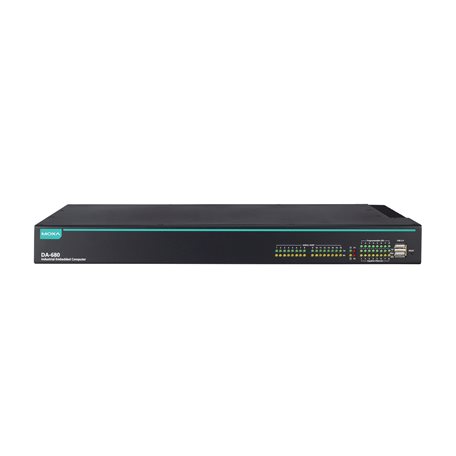

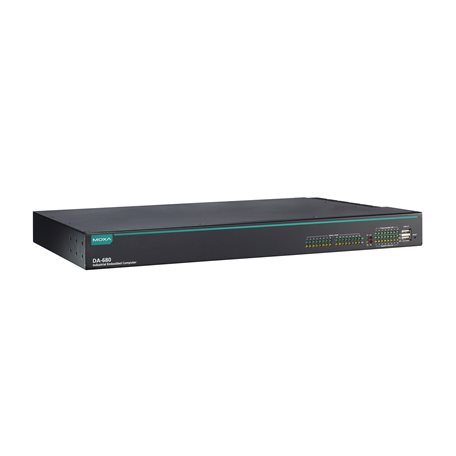

Framsida

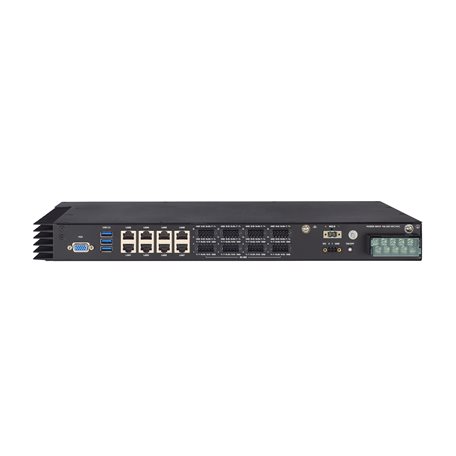

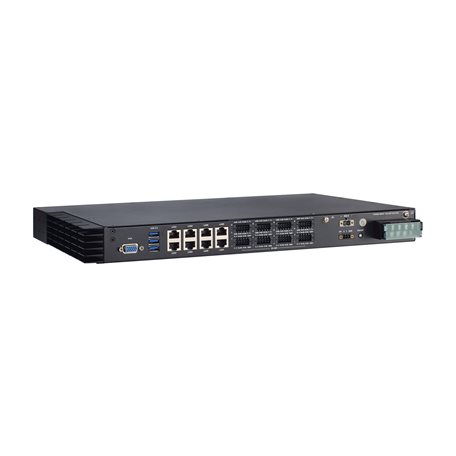

Baksida
Dator
-
CPU
Intel® Core™ i3-8145UE Whiskey Lake processor
-
Systemminnesplats
DDR4 (non-ECC) slots x 1
-
DRAM
16 GB max
-
Grafikkontroller
Intel® UHD Graphics 620
-
Lagringsplats
2.5-inch HDD/SSD slots x 1
mSATA slots x 1 -
Stödda operativsystem
Windows 10 IoT Ent 2021 LTSC, version 21H2
Linux Debian 11
Ubuntu 20.04
CentOS 7.9
Datorgränssnitt
-
USB 2.0
USB 2.0 hosts x 3, typ-A kontakter
2 portar på frontpanelen, 1 port inuti datorn -
USB 3.0
USB 3.0 hosts x 3, typ-A kontakter
3 portar på bakpanelen -
Video Output
VGA x 1, DB-15 kontakt
-
Ethernet-portar
Auto-sensing 10/100/1000 Mbps ports (RJ45-kontakt) x 8
-
Tidssynkronisering
IRIG-B (kopplingsplint)
-
TPM
TPM v2.0
-
Seriella portar
-
DA-680-I-8-WL3-H/HH: 2-wire RS-485/4-wire RS-485 x 8 (kopplingsplint)
DA-680-I-16-WL3-H/HH: 2-wire RS-485/4-wire RS-485 x 16 (kopplingsplint)
Digitala utgångar
-
Anslutning
Skruvfastsatt Euroblock-terminal
-
Strömstyrka
200 mA per kanal
-
I/O-typ
Sink
-
Spänning
24 VDC nominal, open collector till 30 VDC
-
Isolering
3k VDC
LED-indikatorer
-
System
Programmable x 6
Storage x 1
Power x 1
Power Fail x 2
(Power Fail 1/2) -
LAN
2 per port (10/100/1000 Mbps)
-
Seriell
2 per port (Tx, Rx)
Seriegränssnitt
-
Baudrate
50 bps till 115.2 kbps
-
Anslutning
Kopplinsgplint
-
Seriestandarder
RS-485 2-wire / 4-wire
Seriella signaler
-
RS-485-2w
Data+, Data-, GND
-
RS-485-4w
Tx+, Tx-, Rx+, Rx-, GND
IRIG-B-gränssnitt
-
Ingångssignat
Differential
-
Tidskodsinmatning
Baserat på:
IRIG standard 200-04
IEEE 1344 -
Noggrannhet (Tidssynkronisering)
±1 µs
-
Noggrannhet (Fri körning)
±500 ms @ 24 h
Strömparametrar
-
Ingångsström
100 till 240 VAC, 50/60 Hz, 1.05 A (max)
100 till 240 VDC, 0.7 A (max) -
Strömknapp
ON/OFF (bakpanel)
-
Återställningsknapp
Återställningsknapp (frontpanel)
Fysiska egenskaper
-
Hölje
Metall
-
Dimensioner (utan öron)
440 x 335.5 x 44 mm (17.32 x 13.21 x 1.73 in)
-
Vikt
4659.5 g (10.27 lb)
-
Installation
19-inch rackmontering
Miljöbegränsingar
-
Drifttemperatur
-25 till 55°C (-13 till 131°F)
-
Förvaringstemperatur (inklusive förpackning)
-40 till 85°C (-40 till 185°F)
-
Omgivande relativ luftfuktighet
5 till 95% (icke-kondenserande)
Standarder och certifieringar
-
EMC
EN 55032/35
EN 61000-6-2/-6-4 -
EMI
CISPR 32, FCC Part 15B Class A
-
EMS
IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz till 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF: 100 A/m vid 50 Hz
IEC 61000-4-11 -
Kraft/Transformatorstation
IEC 61850-3
IEEE 1613 -
Skyddsrelä
IEC 60255
-
Stöt
IEC 61850-3 Edition 2.0, IEC 60068-2-27, IEC 60255-21-2
-
Säkerhet
UL 62368-1
IEC 62368-1
Deklaration
-
Grön produkt
RoHS, CRoHS, WEEE
MTBF
-
Tid
238,154 h
-
Standard
Telcordia SR332
Garanti
-
Garantiperiod
3 år
-
Detaljer
Se mer www.moxa.com/warranty
