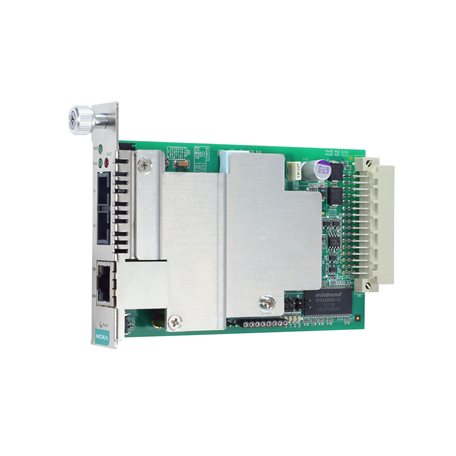

CSM-400 Series
Prisuppgift ges vid förfrågan
- LFP (Link Fault Pass-Through) och FEF (Far End Fault)
- Stöder store-and-forward-läge och pass-through-läge
- Auto-negotiation
- Stöder IEEE 802.3AH OAM-protokoll
- Plug and play
- Hot-swappable
- IP-baserad fjärrhantering
- Stöder WDM-typmoduler
Introduktion
CSM-400-serien består av inskjutbara Ethernet-till-fiber hanterade mediakonverterare för NRack System™. Modulerna tillhandahåller mediakonvertering från 10/100BaseT(X) till 100BaseFX (med SC/ST-kontakter) och kan installeras i vilken NRack System™-chassi som helst. CSM-400-modulerna stöder LFP och FEF för enkel spårning av nätverkslänkfel, och stöder store-and-forward och pass-through-lägen, 802.3AM OAM för fjärrhantering och övervakning, samt WDM-typ fibermoduler för att minska fiberkabelkostnader.
Ethernetgränssnitt
-
10/100BaseT(X) Ports (RJ45-kontakt)
1
-
100BaseFX Ports (multi-mode ST -kontakt)
CSM-400-1213: 1
-
100BaseFX Ports (multi-mode SC-kontakt)
CSM-400-1214: 1
CSM-400-1214-T: 1 -
100BaseFX Ports (single-mode SC-kontakt)
CSM-400-1218: 1
CSM-400-1218-T: 1 -
100BaseFX Ports, WDM-A Single-Mode SC-kontakt
CSM-400-1224: 1
CSM-400-1224-T: 1 -
100BaseFX Ports, WDM-B Single-Mode SC-kontakt
CSM-400-1225: 1
CSM-400-1225-T: 1 -
Optisk fiber
-
Optisk fiber
100BaseFX WDM-A 100BaseFX WDM-A Single-Mode Single-Mode Fiberkabeltyp G.652 G.652 Vanlig räckvidd 20 km 20 km Våglängd Typical (nm) 1310/1550 nm 1550/1310 nm TX Range (nm) 1280 to 1340 1480 to 1600 RX Range (nm) 1480 to 1600 1280 to 1340 Optical Power TX Range (dBm) -5 to -15 -5 to -15 RX Range (dBm) -3 to -32 -3 to -32 Link Budget (dB) 17 17 Dispersion Penalty (dB) 1 1 Notera: När du ansluter en single-mode fibertransceiver rekommenderar vi att använda en dämpare för att förhindra skador orsakade av överdriven optisk effekt.
Notera: Beräkna det “typiska avståndet” för en specifik fibertransceiver enligt följande: Link Budget (dB) > Dispersion Penalty (dB) + total länkdämpning (dB). -
Magnetiskt isoleringsskydd
1.5 kV (inbyggd)
-
Standarder
IEEE 802.3u för 100BaseT(X) och 100BaseFX
Säkerhetsfunktioner
-
Autentisering
Lokal databas (endast lösenord)
-
Kryptering
HTTPS
AES-128
RSA-1024
SHA-1
SHA-256 -
Säkerhetsprotokoll
SSHv2
HTTPS (TLS 1.2)
Strömparametrar
-
Ingångsström
220 mA @ 12 VDC
-
Ingångsspänning
12 VDC
-
Överströmsskydd
Stöds
-
Strömförbrukning
220 mA @ 12 VDC
Fysiska egenskaper
-
Dimensioner
86.8 x 124.3 x 21 mm (3.42 x 4.89 x 0.83 in)
-
Vikt
CSM-400-1213/1214/1218 Series: 115 g (0.25 lb)
CSM-400-1224/1225 Series: 125 g (0.28 lb)
Miljöbegränsningar
-
Drifttemperatur
Standardmodeller: -20 till 55°C (-4 till 131°F)
Modeller med brett temperaturomfång: -40 till 75°C (-40 till 167°F) -
Förvaringstemperatur (inklusive förpackning)
-40 till 85°C (-40 till 185°F)
-
Omgivande relativ luftfuktighet
5 till 95% (icke-kondenserande)
Standarder och certifieringar
-
EMC
EN 55032/35
-
EMI
CISPR 32, FCC Part 15B Class A
-
EMS
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz till 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
IEC 61000-4-5 Surge: Power: 2 kV(AC), 1 kV(DC); Signal: 1 kV
IEC 61000-4-6 CS: 150 kHz till 80 MHz: 3 V/m; Signal: 3 V/m
IEC 61000-4-8 PFMF
IEC 61000-4-11 -
Miljötestad
IEC 60068-2-1
IEC 60068-2-14
IEC 60068-2-2
IEC 60068-2-3 -
Säkerhet
EN 62368-1
UL 62368-1 -
Vibration
IEC 60068-2-6
MTBF
-
Tid
1,454,560 h
-
Standard
Telcordia (Bellcore), GB
Garanti
-
Garantiperiod
5 år
-
Detaljer
Se mer www.moxa.com/warranty
