  • LFP (Link Fault Pass-Through) och FEF (Far End Fault)
  • Två olika driftlägen: store-and-forward och pass-through
  • Auto-negotiation
  • Plug and play
  • Hot-swappable
Jag vill veta mer

Introduktion

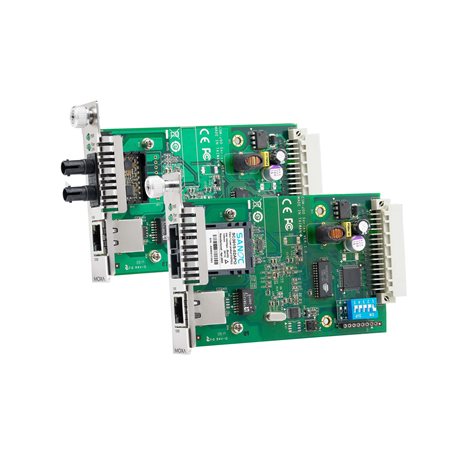

CSM-200 slide-in Ethernet-till-fiber mediekonverterare är designade för NRack System™. Modulerna tillhandahåller mediekonvertering från 10/100BaseT(X) till 100BaseFX (SC/ST-kontakter) och kan installeras i vilket NRack System™-chassi som helst.

Ethernetgränssnitt

  • 10/100BaseT(X) Ports (RJ45-kontakt)

    1

  • 100BaseFX Ports (multi-mode ST-kontakt)

    CSM-200-1213: Multi-mode ST kontakt

  • 100BaseFX Ports (multi-mode SC-kontakt)

    CSM-200-1214: Multi-mode SC kontakt

  • 100BaseFX Ports (single-mode SC-kontak)

    CSM-200-1218: Single-mode SC kontakt

  • Magnetiskt isoleringsskydd

    1.5 kV (inbyggd)

  • Standarder

    IEEE 802.3u för 100BaseT(X) och 100BaseFX

  • Optisk fiber

    100BaseFX
    Multi-Mode Single-Mode
    Fiberkabeltyp OM1 50/125 µm G.652
    800 MHz x km
    Vanlig räckvidd 4 km 5 km 40 km
    Våglängd Typical (nm) 1300 1310
    TX Range (nm) 1260 to 1360 1280 to 1340
    RX Range (nm) 1100 to 1600 1100 to 1600
    Optical Power TX Range (dBm) -10 to -20 0 to -5
    RX Range (dBm) -3 to -32 -3 to -34
    Link Budget (dB) 12 29
    Dispersion Penalty (dB) 3 1
    Notera: När du ansluter en single-mode fibertransceiver rekommenderar vi att använda en attenuator för att förhindra skador orsakade av överdriven optisk effekt.
    Notera: Beräkna det “typiska avståndet” för en specifik fibertransceiver enligt följande: Länkbudget (dB) > dispersionsstraff (dB) + total länkdämpning (dB).

Strömparametrar

  • Ingångsström

    180 mA @ 12 VDC

  • Ingångsspänning

    12 VDC

  • Överströmsskydd

    Supported

  • Omvänd polaritetsskydd

    180 mA @ 12 VDC

Fysiska egenskaper

  • Dimensioner

    86.8 x 124.3 x 21 mm (3.42 x 4.89 x 0.83 in)

  • Vikt

    CSM-200-1213: 115 g (0.25 lb)
    CSM-200-1214/1218: 125 g (0.28 lb)

Miljöbegränsningar

  • Drifttemperatur

    0 till 55°C (32 till 131°F)

  • Förvaringstemperatur (inklusive förpackning)

    -40 till 85°C (-40 till 185°F)

  • Omgivande relativ luftfuktighet

    5 till 95% (icke-kondenserande)

Standarder och certifieringar

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz till 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
    IEC 61000-4-5 Surge: Power: 2 kV(AC), 1 kV(DC)
    IEC 61000-4-6 CS: 150 kHz till 80 MHz: 3 V/m; Signal: 3 V/m
    IEC 61000-4-8 PFMF
    IEC 61000-4-11

  • Miljötestning

    IEC 60068-2-1
    IEC 60068-2-14
    IEC 60068-2-2
    IEC 60068-2-3

  • Säkerhet

    EN 60950-1, UL 60950-1

  • Vibration

    IEC 60068-2-6

MTBF

  • Tid

    1,454,560 h

  • Standard

    Telcordia (Bellcore), GB
