CP-102E/102EL Series
- PCI Express 1.0-kompatibel
- 921,6 kbps maximal baudrate för snabb dataöverföring
- 128-byte FIFO och on-chip H/W, S/W flödeskontroll
- Lågprofilsformfaktor passar små datorer
- Drivrutiner tillhandahålls för ett brett urval av operativsystem, inklusive Windows, Linux och UNIX
- Enkel underhållning med inbyggda LEDs och hanteringsprogramvara
Introduktion
CP-102E och lågprofil CP-102EL är 2-portars PCI Express-kort designade för POS- och ATM-applikationer. Moxas PCI Express-kort är ett förstahandsval för ingenjörer inom industriell automation och systemintegratörer, särskilt eftersom korten stöder många olika operativsystem, inklusive Windows, Linux och UNIX. CP-102E/EL:s 2 RS-232 seriella portar stöder en snabb baudrate på 921,6 kbps och tillhandahåller fulla modemkontrollsignaler för att säkerställa kompatibilitet med ett brett utbud av seriella kringutrustningar. Dessutom tillåter kortens x1-klassificering att de kan installeras i vilken PCI Express-plats som helst.
Mindre formfaktor
CP-102EL är ett lågprofilkort som är kompatibelt med alla PCI Express-platser. CP-102EL-kortet kräver endast en 3,3 VDC strömförsörjning, vilket innebär att kortet passar alla värddatorer, från små till standardstorlek.
Drivrutiner tillhandahålls för Windows, Linux och UNIX
Moxa fortsätter att stödja ett brett utbud av operativsystem, och CP-102E/EL-korten är inget undantag. Tillförlitliga Windows- och Linux-drivrutiner tillhandahålls för alla Moxa-kort, och andra operativsystem, såsom WEPOS, stöds också för inbäddade integrationsapplikationer.
Seriegränssnitt
-
Kommunikationskontroller
MU860 (16C550C-kompatibel)
-
Bus
PCI Express 1.0
-
Anslutning

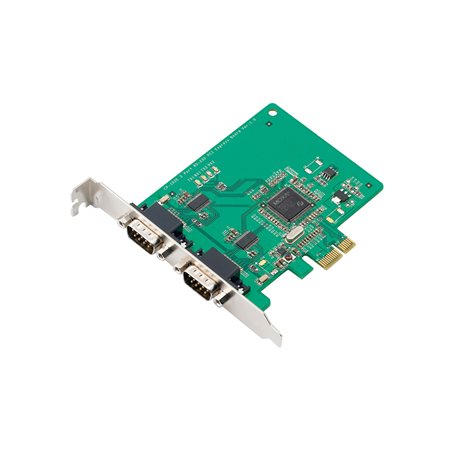

CP-102E: 2 x DB9 hane

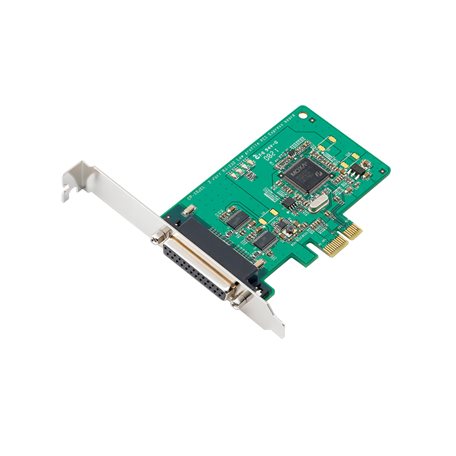

CP-102EL: DB25 hona -
FIFO
128 bytes
-
Max. antal kort per PC
8
-
Antal portar
2
-
Seriestandarder
RS-232
-
Baudrate
50 bps till 921.6 kbps (stöder icke-standard baudrate)
-
Stop Bits
1, 1.5, 2
-
Paritet
Ingen, Jämn, Udda, Space, Mark
-
Flödeskontroll
Ingen, RTS/CTS, XON/XOFF
Seriella signaler
-
RS-232
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
Seriella mjukvarufunktioner
-
Windows drivrutiner
DOS, Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded
-
Linux drivrutiner
Linux kernel 2.4.x, Linux kernel 2.6.x, Linux kernel 3.x, Linux kernel 4.x, Linux kernel 5.x
-
UNIX drivrutiner
QNX 6, Solaris 10, UnixWare 7, SCO OpenServer 5, SCO OpenServer 6
Strömparametrar
-
Ingångsström
CP-102E: 520 mA @ 3.3 VDC
CP-102EL-DB9M: 552 mA @ 3.3 VDC
Fysiska egenskaper
-
Dimensioner
CP-102E: 85.04 x 100 mm (3.35 x 3.94 in)
CP-102EL-DB9M: 67.21 x 100 mm (2.65 x 3.94 in)
LED-gränssnitt
-
LED-indikatorer
Inbyggd Tx, Rx LEDs för varje port
Miljöbegränsningar
-
Drifttemperatur
0 till 55°C (32 till 131°F)
-
Förvaringstemperatur (inklusive förpackning)
-20 till 85°C (-4 till 185°F)
-
Omgivande relativ luftfuktighet
5 till 95% (icke-kondenserande)
Standarder och certifieringar
-
EMC
EN 55032/24
-
EMI
CP-102E: CISPR 32, FCC Part 15B Class A
CP-102EL-DB9M: CISPR 32, FCC Part 15B Class B -
EMS
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz till 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 2 kV
IEC 61000-4-6 CS: 150 kHz till 80 MHz: 3 V/m; Signal: 3 V/m
IEC 61000-4-8 PFMF
Deklaration
-
Grön produkt
RoHS, CRoHS, WEEE
MTBF
-
Tid
4,947,552 h
-
Standard
Telcordia (Bellcore) Standard TR/SR
Garanti
-
Garantiperiod
5 år
-
Detaljer
Se mer www.moxa.com/warranty
