CN2600 Series
- LCD-panel för enkel IP-adresskonfiguration (exklusive modeller med brett temperaturområde)
- Dual-LAN-kort med två oberoende MAC-adresser och IP-adresser
- Redundant COM-funktion tillgänglig när båda LAN är aktiva
- Dual-host redundans kan användas för att lägga till en backup-PC till ditt system
- Dual-AC-strömingångar (endast för AC-modeller)
- Real COM- och TTY-drivrutiner för Windows, Linux och macOS
- Universellt högspänningsområde: 100 till 240 VAC eller 88 till 300 VDC
Introduktion
Redundans är en viktig fråga för industriella nätverk, och olika typer av lösningar har utvecklats för att tillhandahålla alternativa nätverksvägar när utrustning eller programvarufel uppstår. ”Watchdog”-hårdvara installeras för att använda redundant hårdvara, och en ”Token”-växlingsprogramvarumekanism tillämpas. CN2600-terminalservern använder sina inbyggda Dual-LAN-portar för att implementera ett ”Redundant COM”-läge som håller dina applikationer igång utan avbrott.
Dual-LAN-redundans
CN2600 har två separata LAN-portar som kan anslutas till separata LAN-nätverk. Dual-LAN-redundans innebär att man sätter upp två separata fysiska nätverk för att ansluta PC-värden med CN2600 (PC-värden kräver också två LAN-kort). Om en anslutning misslyckas kan PC-värden fortfarande kommunicera med dina seriella enheter över den alternativa LAN-anslutningen.
Redundant COM
Moxa erbjuder ‘Redundant COM’, en lättanvänd applikation som tillhandahåller en alternativ lösning för nätverksredundans. När CN2600 tar emot ett datapaket från en ansluten enhet skickas två identiska datapaket över två oberoende LAN-anslutningar för att förhindra förlorade datapaket om en LAN-anslutning blir otillgänglig. CN2600-programvaran är programmerad att automatiskt kassera dubblettpaket.
Dual-host-redundans
CN2600:s dual-LAN-kort kan också användas för att ställa in ‘dual-host’-redundans. I detta fall är båda nätverken (LAN A och LAN B i figuren) anslutna till två olika värdar. Om någon av de två värdarna stängs av oväntat, kommer den andra värden fortfarande att kunna kommunicera med seriella enheter anslutna till CN2600.
Dual-AC-modell stöds
Dual-power-redundans använder två strömingångar och redundanta interna strömförsörjningar för att säkerställa att alla CN2600:s funktioner är tillgängliga, även vid strömkretsfel.

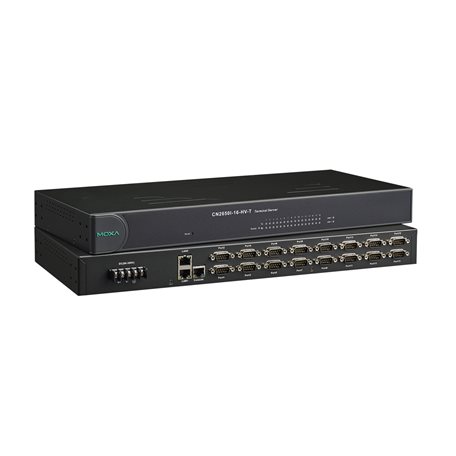

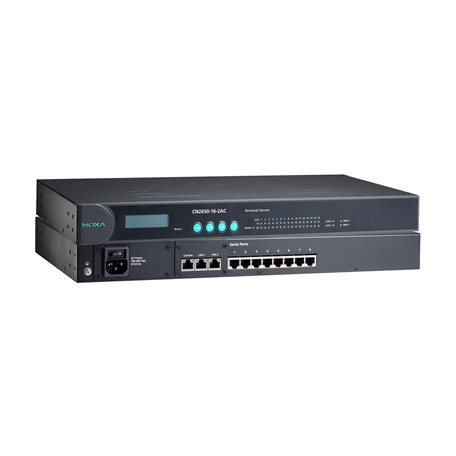

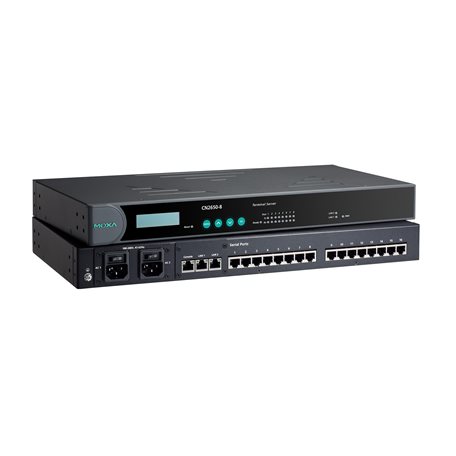

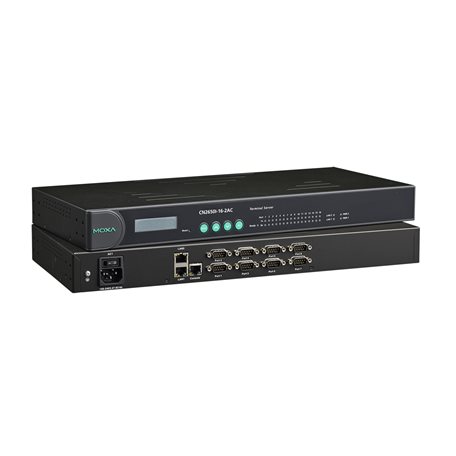

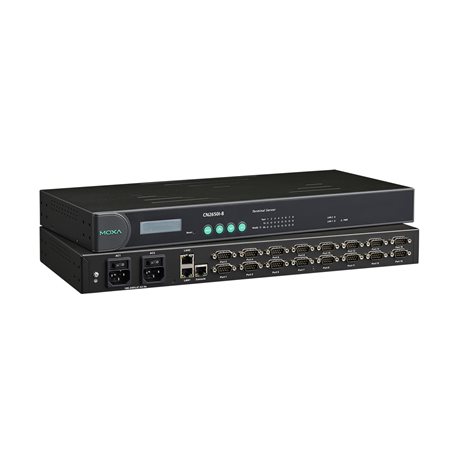

Utseende
Ethernetgränssnitt
-
10/100BaseT(X) Ports (RJ45-kontakt)
2
-
Magnetiskt isoleringsskydd
1.5 kV (inbyggd)
Ethernet-programvarufunktioner
-
Konfigurationsalternativ
CN2610-8/CN2610-16: Serial Console, Telnet Console, Windows Utility, Device Search Utility (DSU)
CN2650-8/CN2650-16/CN2600-2AC modeller: Serial Console, Telnet Console, Windows Utility, Device Search Utility (DSU), Web console (HTTP/HTTPS) -
Hantering
ARP, BOOTP, DDNS, DHCP Client, DNS, HTTP, IPv4, SMTP, SNMPv1/v2c/v3, TCP/IP, Telnet, UDP, ICMP, SLIP
-
MIB
MIB-II
-
Säkerhet
HTTPS/SSL, RADIUS, SSH, PAP, CHAP
-
Unicast Routing
RIPV1/V2, Static Route
-
Windows Real COM-drivrutiner
Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded
-
Linux Real TTY-drivrutiner
Kernel versions: 2.4.x, 2.6.x, 3.x, 4.x, och 5.x
-
Fixed TTY-drivrutiner
SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X
-
Android API
Android 3.1.x och senar
Säkerhetsfunktioner
-
Autentisering
Lokal databas (endast lösenord)
RADIUS -
Kryptering
HTTPS, AES-128, AES-256, HMAC, RSA-1024, SHA-1
-
Säkerhetsprotokoll
SNMPv3
SSHv2
Seriegränssnitt
-
Anslutning
CN2610/CN2650 model: 8-pin RJ45
CN2650I model: DB9 hane -
Antal portar
CN2600-8 modeller: 8
CN2600-16 modeller: 16 -
Seriestandarder
CN2610 modeller: RS-232
CN2650 modeller: RS-232/422/485 -
Driftslägen
Real COM mode, TCP Server mode, TCP Client mode, UDP mode, RFC2217 mode, Terminal mode, Reverse Telnet mode, PPP mode, DRDAS mode, Redundant COM mode, Inaktiverad
-
Baudrate
50 bps to 921.6 kbps
-
Data Bits
5, 6, 7, 8
-
Stop Bits
1, 1.5, 2
-
Paritet
Ingen, Jämn, Udda, Space, Mark
-
Flödeskontroll
Ingen, RTS/CTS, DTR/DSR, XON/XOFF
-
Isolering
CN2650I modeller: 2 kV
-
RS-485 Data Direction Control
ADDC® (automatisk dataflödeskontroll)
-
Pull High/Low Resistor för RS-485
1 kilo-ohm, 150 kilo-ohms
-
Terminator för RS-485
120 ohms
-
Konsolport
RS-232 (TxD, RxD, GND), 8-pin RJ45 (19200, n, 8, 1)
Seriella signaler
-
RS-232
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
-
RS-422
Tx+, Tx-, Rx+, Rx-, GND
-
RS-485-4w
Tx+, Tx-, Rx+, Rx-, GND
-
RS-485-2w
Data+, Data-, GND
Strömparametrar
-
Antal strömingångar
-2AC modeller: 2
Alla andra modeller: 1 -
Ingångsström
-HV modeller: 200 mA @ 88 VDC
Alla andra modeller: 130 mA @ 110 VAC -
Ingångsspänning
-HV modeller: 110 VDC (88 till 300 VDC)
Alla andra modeller: 100 till 240 VAC, 50/60 Hz
Tillförlitlighet
-
Automatisk omstartstrigger
Inbyggd WDT
-
Larmverktyg
Inbyggd buzzer och RTC (real-time clock)
Fysiska egenskaper
-
Hölje
Metall
-
Installation
19-inch rackmontering
-
Dimensioner (med öron)
480 x 198 x 45.5 mm (18.9 x 7.80 x 1.77 in)
-
Dimensioner (utan öron)
440 x 198 x 45.5 mm (17.32 x 7.80 x 1.77 in)
-
Vikt
CN2610-8/CN2650-8: 2,410 g (5.31 lb)
CN2610-16/CN2650-16: 2,460 g (5.42 lb)
CN2610-8-2AC/CN2650-8-2AC/CN2650-8-2AC-T: 2,560 g (5.64 lb)
CN2610-16-2AC/CN2650-16-2AC/CN2650-16-2AC-T: 2,640 g (5.82 lb)
CN2650I-8: 3,907 g (8.61 lb)
CN2650I-16: 4,046 g (8.92 lb)
CN2650I-8-2AC: 4,284 g (9.44 lb)
CN2650I-16-2AC: 4,423 g (9.75 lb)
CN2650I-8-HV-T: 3,848 g (8.48 lb)
CN2650I-16-HV-T: 3,987 g (8.79 lb)
Miljöbegränsningar
-
Drifttemperatur
Standardmodeller: 0 till 55°C (32 till 131°F)
CN2650-8-2AC-T/CN2650-16-2AC-T: -40 till 75°C (-40 till 167°F)
CN2650I-8-HV-T/CN2650I-16-HV-T: -40 till 85°C (-40 till 185°F) -
Förvaringstemperatur (inklusive förpackning)
Standardmodeller: 0 till 55°C (32 till 131°F)
CN2650-8-2AC-T/CN2650-16-2AC-T: -40 till 75°C (-40 till 167°F)
CN2650I-8-HV-T/CN2650I-16-HV-T: -40 till 85°C (-40 till 185°F) -
Omgivande relativ luftfuktighet
5 till 95% (icke-kondenserande)
Standarder och certifieringar
-
EMC
CN2650I modeller: EN 55032/35
Alla andra modeller: EN 55032/24 -
EMI
CISPR 32, FCC Part 15B Class A
-
EMS
-HV modeller:
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz till 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
IEC 61000-4-6 CS: 150 kHz till 80 MHz: 3 V/m
IEC 61000-4-8 PFMFAlla andra modeller:
IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz till 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 2.5 kV; Signal: 1 kV
IEC 61000-4-6 CS: 150 kHz till 80 MHz: 3 V/m; Signal: 3 V/m
IEC 61000-4-8 PFMF
IEC 61000-4-11 -
Säkerhet
CN2650I modeller: UL 62368-1
Alla andra modeller: UL 60950-1 -
Vibration
IEC 60068-2-6
-
Fritt fall
IEC 60068-2-32
Deklaration
-
Grön produkt
RoHS, CRoHS, WEEE
MTBF
-
Tid
CN2610-8: 831,925 h
CN2610-16: 639,332 h
CN2610-8-2AC/CN2650-8-2AC: 773,268 h
CN2610-16-2AC: 604,346 h
CN2650-8: 657,123 h
CN2650-16: 457,175 h
CN2650-16-2AC: 442,699 h
CN2650I-8: 374,652 h
CN2650I-8-2AC: 370,752 h
CN2650-8-2AC-T: 190,562 h
CN2650I-16: 248,847 h
CN2650I-16-2AC: 247,119 h
CN2650-16-2AC-T: 115,887 h
CN2650I-8-HV-T: 357,995 h
CN2650I-16-HV-T: 241,404 h -
Standard
Telcordia (Bellcore) Standard TR/SR
Garanti
-
Garantiperiod
5 år
-
Detaljer
Se mer www.moxa.com/warranty
