Prisuppgift ges vid förfrågan

Du behöver ett konto för att lägga en beställning.
Artikelnr: N/A Kategorier: , ,
  • Modulär design med 4-portars koppar-/fiberkombinationer
  • Hot-swappable mediamoduler för kontinuerlig drift
Jag vill veta mer

Introduktion

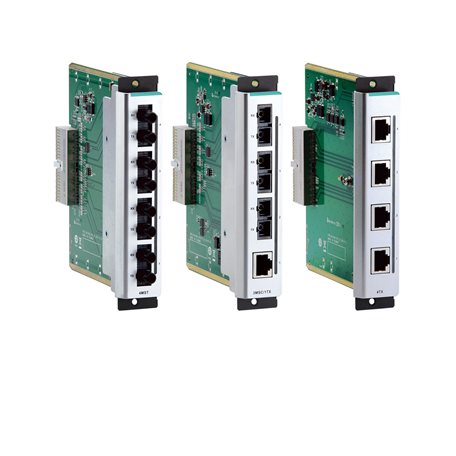

CM-600-modulserien har designats för användning med EDS-600-serien. CM-600-serien har en kompakt modulär design med en plats som rymmer 4 portar, vilka stöder flera mediatyper inklusive TX, MSC, SSC och MST. Den modulära designen säkerställer att EDS-600-serien kan uppfylla flera applikationskrav.

Ethernetgränssnitt

  • 10/100BaseT(X) Ports (RJ45-kontakt)

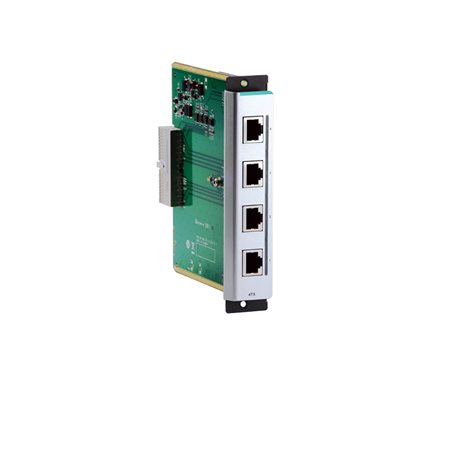

    CM-600-4TX: 4
    CM-600-1TX Series: 1
    CM-600-2TX Series: 2

    Alla modeller stöder:
    Automatisk förhandlingshastighet
    Full-/halvduplexläge
    Automatisk MDI/MDI-X-anslutning

  • 100BaseFX Ports (multi-mode SC-kontakt)

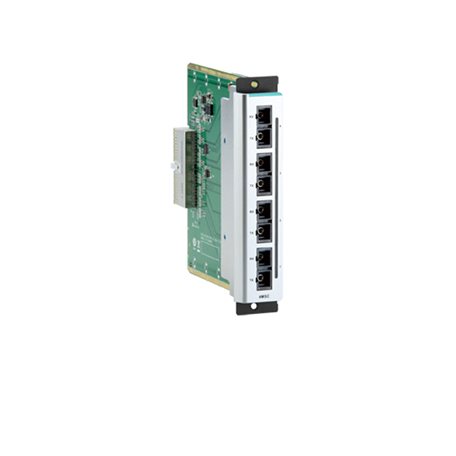

    CM-600-4MSC: 4

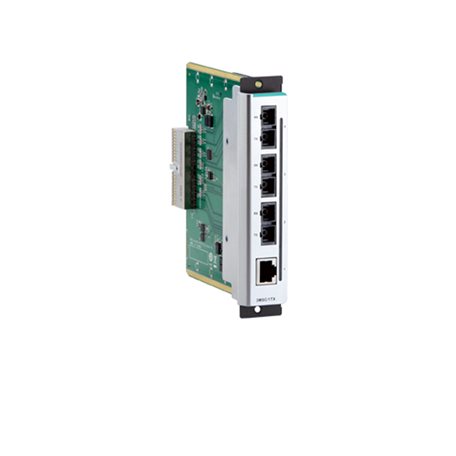

    CM-600-3MSC/1TX: 3
    CM-600-2MSC/2TX: 2

  • 100BaseFX Ports (multi-mode ST-kontakt)

    CM-600-4MST: 4

  • 100BaseFX Ports (single-mode SC-kontakt)

    CM-600-4SSC: 4
    CM-600-3SSC/1TX: 3
    CM-600-2SSC/2TX: 2

  • Optisk fiber

    100BaseFX
    Multi-Mode Single-Mode
    Fiberkabeltyp OM1 50/125 µm G.652
    800 MHz x km
    Vanlig räckvidd 4 km 5 km 40 km
    Våglängd Typical (nm) 1300 1310
    TX Range (nm) 1260 to 1360 1280 to 1340
    RX Range (nm) 1100 to 1600 1100 to 1600
    Optical Power TX Range (dBm) -10 to -20 0 to -5
    RX Range (dBm) -3 to -32 -3 to -34
    Link Budget (dB) 12 29
    Dispersion Penalty (dB) 3 1
    Notera: När du ansluter en single-mode fibertransceiver rekommenderar vi att använda en dämpare för att förhindra skador orsakade av överdriven optisk effekt.
    Notera: Beräkna det “typiska avståndet” för en specifik fibertransceiver enligt följande: Link Budget (dB) > Dispersion Penalty (dB) + total länkdämpning (dB).

Strömparametrar

  • Energiförbrukning

    CM-600-4TX: 0.61 W (max.)
    CM-600-2TX modeller: 1.56 W (max.)
    CM-600-1TX modeller: 2 W (max.)
    CM-600-4MSC/4MST/4SSC: 2.44 W (max.)

Fysiska egenskaper

  • IP-klassning

    IP30

  • Dimensioner

    29.7 x 144.4 x 144.8 mm (1.17 x 5.69 x 5.7 in)

  • Vikt

    CM-600-4TX: 190 g (0.42 lb)
    CM-600/1TX, CM-600/2TX modeller: 230 g (0.51 lb)
    CM-600-4MSC/4MST/4SSC: 240 g (0.53 lb)

Miljöbegränsningar

  • Drifttemperatur

    -40 till 75°C (-40 till 167°F)

  • Förvaringstemperatur (inklusive förpackning)

    -40 till 85°C (-40 till 185°F)

  • Omgivande relativ luftfuktighet

    5 till 95% (icke-kondenserande)

MTBF

  • Tid

    740,661 h

  • Standard

    Telcordia (Bellcore), GB

Garanti
