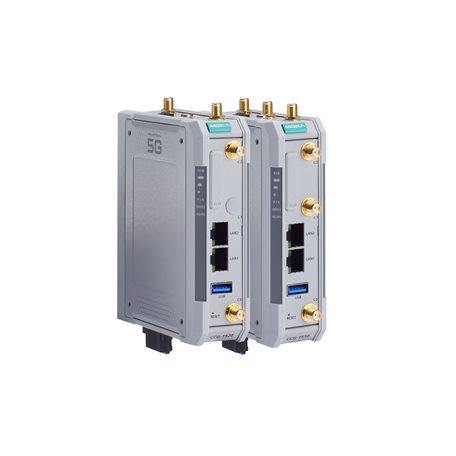

CCG-1500 Series
Prisuppgift ges vid förfrågan
- Qualcomm® Snapdragon™ X55
- 5G-redo mediekonverterare med industriella FCC/UL/NCC/JET/Telec-certifieringar
- Dubbel SIM-kortplatser
- 2 autosensande 10/100/1000 Mbps Ethernet-portar
- 1 RS-232/422/485 seriell port
- LED-lampor för enkel installation och underhåll
- -40 till 70°C bred temperaturdesign
Introduktion
CCG-1500-serien är utformad både som en mediakonverterare och en protokollkonverterare. Mediakonverteraren inkluderar 5G-till-ethernet och 5G-till-serieportar, som kan användas för både offentliga och privata nätverk. Protokollkonverteraren är främst för Modbus TCP/RTU-konvertering. 5G-gränssnittet kan använda Modbus TCP medan seriegränssnittet kan bearbeta Modbus RTU.
CCG-1500 är byggd kring en Qualcomm® Snapdragon™ X55 Cortex-A7-processor som har optimerats för användning i mediakonverteringsscenarier och är också allmänt tillämplig på en mängd industriella lösningar. Med flexibla gränssnittsalternativ är denna lilla, inbäddade konverterare en pålitlig och säker gateway för databehandling på fältplatser samt en användbar kommunikationsplattform för storskaliga distributioner.
Modeller med brett temperaturområde och 5G-stöd finns tillgängliga för applikationer med utökat temperaturområde. Alla enheter testas noggrant i en testkammare, vilket garanterar att de 5G-aktiverade datorplattformarna är lämpliga för applikationer med brett temperaturområde.
Utseende

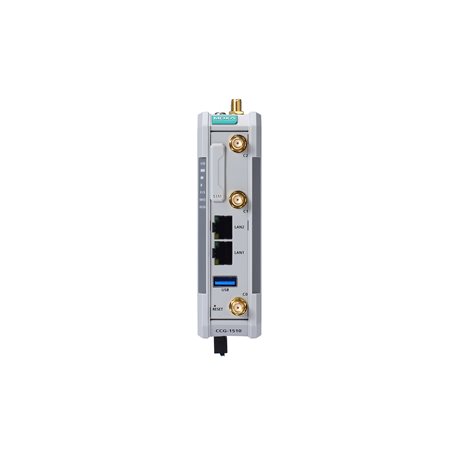

CCG-1510 Framsida

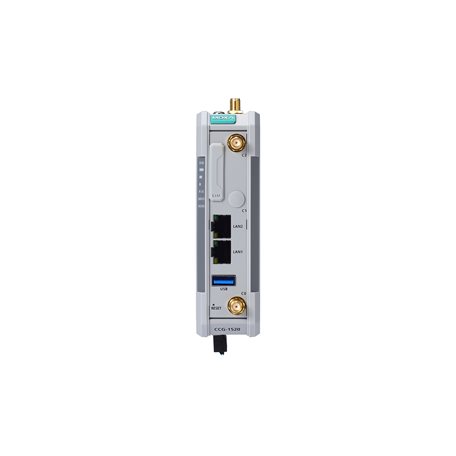

CCG-1520 Framsida
CCG-1510 Baksida
CCG-1520 Baksida
Toppvy
CCG-1510 Bottenvy
CCG-1520 Bottenvy
Mediakonverterargränssnitt
-
Ethernetportar
Automatiskt avkännande 10/100/1000 Mbps portar (RJ45-kontakter) x 2
-
Seriella portar
RS-232/422/485 portar x 1 (5-pin kopplingsplint)
-
Mobilantennkontakt (med GPS)
CCG-1510 Modeller: SMA x 6
CCG-1520 Modeller: SMA x 4 -
SIM-format
Nano
-
Antal SIM-kort
2
Ethernetgränssnitt
-
10/100/1000BaseT(X) Ports (RJ45-kontakt)
2
-
Standard
IEEE 802.3 för 10BaseT
IEEE 802.3ab för 1000BaseT(X)
IEEE 802.3u för 100BaseT(X) -
Magnetiskt isoleringsskydd
1.5 kV (inbyggd)
Seriegränssnitt
-
Konsolport
1 x 4-pin header till DB9 konsolport
-
Data Bits
5, 6, 7, 8
-
Paritet
Ingen, Jämn, Udda, Space, Mark
-
Stop Bits
1, 1.5, 2
-
Baudrate
9600 till 115200 bps
Seriella signaler
-
RS-232
TxD, RxD, RTS, CTS, GND
-
RS-422
Tx+, Tx-, Rx+, Rx-, GND
-
RS-485-4w
Tx+, Tx-, Rx+, Rx-, GND
Mobilgränssnitt
-
Mobilstandarder
5G R15
-
Stödda frekvensband
CCG-1510-TW-T:
NR: N1 / N3 / N28 / N41 / N78
LTE: B1 / B3 / B7 / B8 / B28 / B38CCG-1510-US-T:
NR: N48CCG-1520-T:
NR: N79
LED-indikatorer
-
System
Power x 1
SIM card indicator x 1
5G / LTE indicator x 1 -
Trådlös signalstyrka
Cellular x 3
Strömparametrar
-
Ingångsspänning
9 to 24 VDC
-
Energiförbrukning
Medel: 8 W
Topp: 11 W -
Ingångsström
9 till 24 VDC @ 1.33 to 0.5 A min
-
Strömkontakt
Kopplingsplint
Fysiska egenskaper
-
Dimensioner
100 x 125 x 35.2 mm (3.93 x 4.92 x 1.38 in)
-
Hölje
Metall
SECC -
Installation
DIN-skenemontering
Väggmontering (med tillvalskitt) -
IP-klass
IP30
Notera: Gummilocket för SIM-kortet och konsolporten ska vara påsatta. För CCG-1520-T måste även SMA-skyddslocket vara påsatt. -
Vikt
750 g (1.65 lb)
Miljöbegränsningar
-
Drifttemperatur
Minskad mobilprestanda under -20°C och över 60°C
-40 till 70°C (-40 till 158°F) -
Förvaringstemperatur (inklusive förpackning)
-20 till 70°C (-4 till 158°F)
-
Omgivande relativ luftfuktighet
5 till 95% (icke-kondenserande)
MTBF
-
Tid
1,036,724 h
-
Standard
Telcordia SR332
Garanti
-
Garantiperiod
5 år
-
Detaljer
Se mer www.moxa.com/warranty
