CA-108 Series
CA-108 Series

CA-108 Series

Prisuppgift ges vid förfrågan

Du behöver ett konto för att lägga en beställning.
Artikelnr: N/A Kategorier: , ,
  • 921,6 kbps maximal baudrate för snabb dataöverföring
  • On-chip hårdvaru- och mjukvaruflödeskontroll
  • IRQ- och I/O-inställningar är valbara med jumper och DIP-switch
  • Onboard Tx och Rx LED-indikatorer för varje port
  • Stöder operativsystemen Windows CE 5.0/6.0 och Windows XP Embedded
  • Modell med brett temperaturområde tillgänglig för -40 till 85°C miljöer
Jag vill veta mer

Introduktion

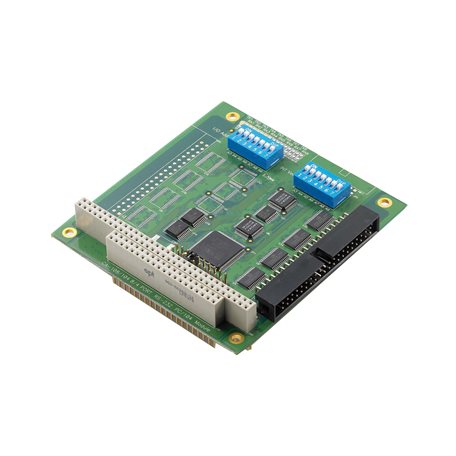

CA-108 PC/104-modulerna är pålitliga, högpresterande flerports seriella kommunikationslösningar som har 8 RS-232-portar och kan användas med PC/104 CPU-kort som accepterar PC/104 expansionsgränssnitt. Valfria DB9- och DB25-anslutningskablar finns tillgängliga för anslutning till seriella enheter, och mångsidigt drivrutinsstöd gör modulerna lämpliga för en mängd olika applikationer.

Seriegränssnitt

  • Kommunikationskontroller

    16C550C eller kompatibel x 4

  • Bus

    PC/104 bus

  • Anslutning

    40-pin box header

  • DIP-switchar

    I/O base address, Interrupt vector

  • IRQ

    3, 4, 5, 6, 7, 9, 10, 11, 12, 15 (delas för alla portar)

  • FIFO

    64 bytes

  • Max. antal kort per PC

    8

  • Antal portar

    8

  • Seriestandarder

    RS-232

  • Baudrate

    50 bps till 921.6 kbps

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Paritet

    Ingen, Jämn, Udda, Space, Mark

  • Flödeskontroll

    Ingen, RTS/CTS, XON/XOFF

Seriella signaler

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

Seriella mjukvarufunktioner

  • Windows drivrutiner

    DOS, Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded

  • Linux drivrutiner

    Linux kernel 2.4.x, Linux kernel 2.6.x

  • UNIX drivrutiner

    FreeBSD 4.x, QNX 4

Strömparametrar

  • Ingångsström

    210 mA @ 5 VDC

  • Ingångsspänning

    5 VDC

Fysiska egenskaper

  • Dimensioner

    90 x 96 mm (3.54 x 3.78 in)

LED-gränssnitt

  • LED-indikatorer

    Inbyggd Tx, Rx LEDs för varje port

Miljöbegränsningar

  • Drifttemperatur

    CA-108: 0 till 55°C (32 till 131°F)
    CA-108-T: -40 till 85°C (-40 till 185°F)

  • Förvaringstemperatur (inklusive förpackning)

    -40 till 85°C (-40 till 185°F)

  • Omgivande relativ luftfuktighet

    5 till 95% (icke-kondenserande)

Standarder och certifieringar

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz till 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 0.5 kV
    IEC 61000-4-6 CS: 150 kHz till 80 MHz: 3 V/m; Signal: 3 V/m
    IEC 61000-4-8 PFMF
    IEC 61000-4-11

  • Miljötestning

    IEC 60068-2-1
    IEC 60068-2-2
    IEC 60068-2-3
    IEC 60068-2-14

  • Vibration

    IEC 60068-2-6

Deklaration

  • Grön produkt

    RoHS, CRoHS, WEEE

MTBF

  • Tid

    897,459 h

  • Standard

    Telcordia (Bellcore), GB

Garanti
