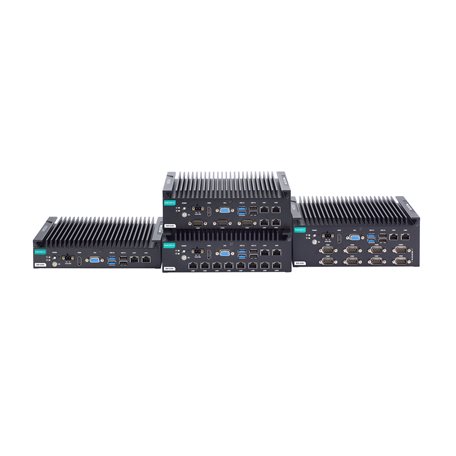

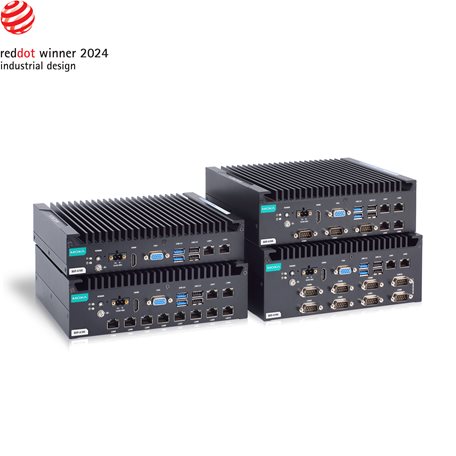

BXP-A100 Series
Prisuppgift ges vid förfrågan
- Dator av boxtyp med fläktlös design
- Intel Atom® X Series processor
- Rika gränssnittsalternativ för upp till 10 seriella och 10 LAN-portar
- Kompakt storlek för att passa de flesta fältapplikationer
- -30 till 60°C driftstemperaturområde
Introduktion
BXP-A100 väggmonterade datorer drivs av en Intel Atom® X-processor. Datorerna har ett rikt utbud av gränssnittsalternativ, inklusive upp till 10 mjukvaruvalbara RS-232/422/485 seriella portar, upp till 10 gigabit Ethernet-portar, 4 digitala ingångar och 4 digitala utgångar. Kommunikationsgränssnitten är placerade på fram- och baksidan av produkten, vilket möjliggör enkel åtkomst och expansion för industriella applikationer. En dubbel lagringsdesign som inkluderar CFast- och SD-platser möjliggör enkel lagringsutbyggnad. Det unika batterifäste-överdraget för batterifacket säkrar batteriet på plats och säkerställer stabilitet i alla driftmiljöer.
BXP-A100 kompakta, väggmonterbara datorer har en fläktlös design och kan tåla ett temperaturområde på -30 till 60°C, vilket gör dem lämpliga för tuffa driftmiljöer. Den inbyggda TPM 2.0-modulen skyddar plattformen från obehörig åtkomst. BXP-A100-serien är en intelligent datalösning som perfekt uppfyller både OT- och IT-kraven i industriella miljöer.
Utseende

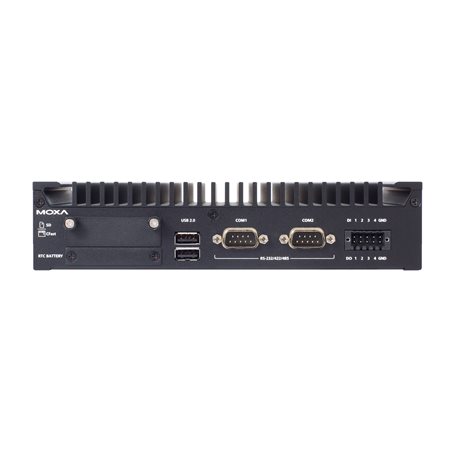

Framsida
BXP-A100-E2-T/BXP-A100-E4-TModels
BXP-A100-E2-8L-T/BXP-A100-E4-8L-TModels
BXP-A100-E2-8C-T/BXP-A100-E4-8C-TModels
BXP-A100-E2-2L3C-T/BXP-A100-E4-2L3C-TModels

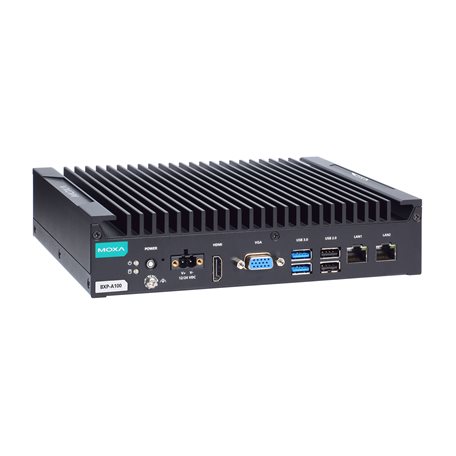

Baksida
BXP-A100-E2-T/BXP-A100-E4-T Models
BXP-A100-E2-8L-T/BXP-A100-E4-8L-TModels
BXP-A100-E2-8C-T/BXP-A100-E4-8C-TModels
BXP-A100-E2-2L3C-T/BXP-A100-E4-2L3C-TModels
Dator
-
CPU
BXP-A100-E2 Models: Intel Atom® x6211E processor (Dual core, 1.5M cache, 1.30 GHz)
BXP-A100-E4 Models: Intel Atom® x6425E processor (Quad core, 1.5M cache, 2.00 GHz) -
Systemminnesplats
SODIMM DDR4 slots x 1, upp till 32 GB max.
-
Förinstallerat systemminne
8 GB DDR4
-
Lagringsplats
CFast slot x 1 (SATAIII interface)
SD slots x 1, SD 3.0 interface (SDHC/SDXC) -
Förinstallerad lagring
BXP-A100-E2-T-Win10/BXP-A100-E4-T-Win10: 64 GB CFast card
-
Stödda operativsystem
Windows-bilder och drivrutiner stöds:
– Windows 10 IoT Enterprise LTSC 2021 64-bit
– Windows 11 Professional 64-bitLinux-drivrutiner stöds:
– Debian 11 (kernel 5.10)
– Ubuntu 22.04 LTS (kernel 5.15)
– RHEL 9 (kernel 5.14) -
Grafikkontroller
Intel® UHD Graphics
Datorgränssnitt
-
Ethernet-portar
BXP-A100-E2-8L-T/E4-8L-T:
Auto-sensing 10/100/1000 Mbps ports (RJ45-kontakt) x 10
BXP-A100-E2-2L3C-T/E4-2L3C-T:
Auto-sensing 10/100/1000 Mbps ports (RJ45-kontakt) x 4
Alla andra modeller:
Auto-sensing 10/100/1000 Mbps ports (RJ45-kontakt) x 2 -
Seriella portar
BXP-A100-E2-8C-T/E4-8C-T:
RS-232/422/485 ports x 10, software selectable (DB9 hane) x 10
BXP-A100-E2-2L3C-T/E4-2L3C-T:
RS-232/422/485 ports x 5, software selectable (DB9 hane) x 5
Alla andra modeller:
RS-232/422/485 ports x 2, software selectable (DB9 hane) x 2 -
USB 3.0
USB 3.0 värdar x 2, typ-A kontakter
-
USB 2.0
USB 2.0 värdar x 4, typ-A kontaker
-
Digital ingång
DIs x 4
-
Digital utgång
DOs x 4
-
TPM
TPM v2.0
-
Video Output
HDMI 2.0b x 1, (typ-A kontakt)
VGA x 1, 15-pin D-sub kontakt (hona) -
Knappar
Återställningsknapp
Strömknapp
Ethernetgränssnitt
-
Magnetiskt isoleringsskydd
1.5 kV (inbyggd)
Seriegränssnitt
-
Baudrate
50 bps till 115.2 kbps
-
Anslutning
DB9 hane
-
Data Bits
5, 6, 7, 8
-
Paritet
Ingen, Jämn, Udda, Space, Mark
-
Stop Bits
1, 1.5, 2
-
Flödeskontroll
RTS/CTS, XON/XOFF
Seriella signaler
-
RS-232
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
-
RS-422
Tx+, Tx-, Rx+, Rx-, GND
-
RS-485-2w
Data+, Data-, GND
-
RS-485-4w
Tx+, Tx-, Rx+, Rx-, GND
Digitala ingångar
-
Anslutning
Spring-type Euroblock-terminal
-
Sensortyp
Dry contact
-
Torranslutning
Logic 0: Short to GND
Logic 1: Open
Digitala utgångar
-
Anslutning
Spring-type Euroblock-terminal
-
I/O-typ
Sink
-
Strömstyrka
200 mA per kanal
-
Spänning
0 till 24 VDC
LED-indikatorer
-
System
Power x 1
Storage x 1 -
LAN
2 per port (10/100/1000 Mbps)
Strömparametrar
-
Ingångsspänning
12/24 VDC
-
Strömkontakt
Skruvfastsatt Euroblock-terminal
-
Energiförbrukning
50 W
Fysiska egenskaper
-
Hölje
Metall
-
IP-klass
IP20
-
Dimensioner
BXP-A100-E2-T/E4-T/E2-T-Win10/E4-T-Win10:
210 x 166 x 48 mm (8.27 x 6.54 x 1.9 in)
BXP-A100-E2-8L-T/E4-8L-T/E2-2L3C-T/E4-2L3C-T:
210 x 166 x 65.5 mm (8.27 x 6.54 x 2.58 in)
BXP-A100-E2-8C-T/E4-8C-T:
210 x 166 x 83 mm (8.27 x 6.54 x 3.27 in) -
Vikt
BXP-A100-E2-T/E4-T/E2-T-Win10/E4-T-Win10:
2,015 g (4.44 Ib)
BXP-A100-E2-8L-T/E4-8L-T:
2,355 g (5.19 Ib)
BXP-A100-E2-2L3C-T/E4-2L3C-T:
2,208 g (4.86 Ib)
BXP-A100-E2-8C-T/E4-8C-T:
2,385 g (5.25 Ib) -
Installation
Väggmontering (med tillvalskitt)
Miljöbegränsningar
-
Drifttemperatur
-30 till 60°C (-22 till 140°F)
-
Förvaringstemperatur
-40 till 75°C (-40 till 167°F)
-
Omgivande relativ luftfuktighet
5 till 95% (icke-kondenserande)
Standarder och certifieringar
-
EMC
EN 55032/35
-
EMI
CISPR 32, FCC Part 15B Class A
BSMI -
EMS
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz till 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 0.5 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 0.5 kV, Signal: 1 kV
IEC 61000-4-6 CS: 3 V
IEC 61000-4-8 PFMF: 1 A/m vid 50 till 60 Hz -
Säkerhet
UL 62368-1 (CB)
BSMI -
Stöt
IEC 60068-2-27
-
Vibration
IEC 60068-2-64
-
Förpackningsfalltest
ISTA 1A
-
Förpackningsvibrationstest
ISTA 1A
Deklaration
-
Grön produkt
RoHS, CRoHS, WEEE
Tillförlitlighet
-
Tidskälla
Inbyggd RTC (real-time clock) med litiumbatteri-backup
-
Automatiskt omstartstrigger
Inbyggd WDT
MTBF
-
Tid
556,511 h
-
Standard
Telcordia (Bellcore), GB
Garanti
-
Garantiperiod
3 år
-
Detaljer
Se mer www.moxa.com/warranty
