Prisuppgift ges vid förfrågan

Du behöver ett konto för att lägga en beställning.
Artikelnr: N/A Kategorier: , ,
  • IEEE 802.11a/b/g/n kompatibel
  • M12 vibrationsdämpande kontakter
  • SC optisk fiberanslutning
  • QoS (WMM) och VLAN för effektiv nätverkstrafik
  • Kontrollerbaserad Turbo Roaming (mindre än 50 ms). Den angivna återhämtningstiden för Turbo Roaming är ett genomsnitt av testresultat dokumenterade under optimerade förhållanden, över AP:er konfigurerade med störningsfria 20-MHz RF-kanaler, WPA2-PSK-säkerhet och standard Turbo Roaming-parametrar. Klienterna är konfigurerade med 3-kanals roaming vid 100 Kbps trafikbelastning. Andra förhållanden kan också påverka roamingprestandan. För mer information om Turbo Roaming-parameterinställningar, se produktmanualen.
  • Uppfyller alla obligatoriska testpunkter enligt EN 50155. Denna produkt är lämplig för rullande järnvägsapplikationer, enligt definitionen i EN 50155-standarden. För en mer detaljerad beskrivning, klicka här: www.moxa.com/doc/specs/EN_50155_Compliance.pdf
  • Modeller med brett temperaturområde tillgängliga för miljöer från -40 till 75°C
Jag vill veta mer

Introduktion

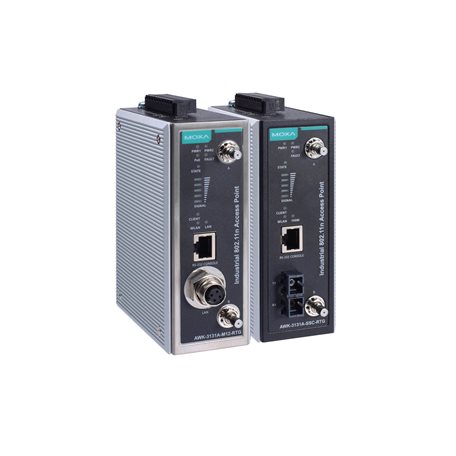

AWK-3131A-RTG 2-i-1 industriella AP/klientenheter är specifikt utformade för kommunikation mellan tåg och mark och kan fungera pålitligt även när tågen når en hastighet av 120 km/h. AWK-3131A-RTG uppfyller en del av EN 50155-specifikationerna, som täcker driftstemperatur, ingångsspänning, överspänning, ESD och vibration, vilket gör AWK-3131A-RTG lämplig för en mängd industriella applikationer. Installationen är enkel, med antingen DIN-skenemontage eller distributionsboxar, och möjligheten till DIN-skenemontage, brett driftstemperaturområde och IP30-hölje med LED-indikatorer gör AWK-3131A-RTG till en bekväm men ändå pålitlig lösning för alla applikationer inom rullande materiel.

Avancerad säkerhet

  • 64-bit och 128-bitWEP (Wired Equivalent Privacy)

  • Aktivera/inaktivera SSID-sändningar

  • WPA/WPA2 (Wi-FiProtected Access) och 802.11i support

  • IEEE802.1X/RADIUS-support

  • Kraftfulla filter för åtkomstkontroll

Utformad för tåg-till-mark-applikationer

  • Klientbaserad Turbo Roaming-övergångstid < 150 ms @ 3 kanaler med WPA2

  • Kontrollerbaserad Turbo Roaming-övergångstid (tillgänglig endast när den används med WAC-1001 eller WAC-2004) < 50 ms @ 3 kanaler med WPA2

  • Flera roamingparametrar för olika installationsstrukturer och antenntyper

WLAN-gränssnitt

  • WLAN-standard

    802.11a/b/g/n
    802.11i Wireless Security

  • Modultyp

    DSSS
    OFDM
    802.11b: CCK @ 11/5.5 Mbps
    802.11b: DQPSK @ 2 Mbps
    802.11b: DBPSK @ 1 Mbps
    802.11a/g: 64QAM @ 54/48 Mbps
    802.11a/g: 16QAM @ 36/24 Mbps
    802.11a/g: QPSK @ 18/12 Mbps
    802.11a/g: BPSK @ 9/6 Mbps
    802.11n: 64QAM @ 300 Mbps till BPSK @ 6.5 Mbps

  • Frekvensband för USA (20 MHz driftkanaler)

    2.412 till 2.462 GHz (11 kanaler)
    5.180 till 5.240 GHz (4 kanaler)
    5.260 till 5.320 GHz (4 kanaler) DFS (Dynamic Frequency Selection) channel support: I AP-läge, när en radarsignal upptäcks, kommer enheten automatiskt att byta till en annan kanal. Enligt reglerna krävs dock en 60-sekunders tillgänglighetskontrollperiod innan tjänsten kan startas efter kanalbytet.
    5.500 till 5.700 GHz (8 kanaler) excluding 5.600 to 5.640 GHz DFS (Dynamic Frequency Selection) channel support: I AP-läge, när en radarsignal upptäcks, kommer enheten automatiskt att byta till en annan kanal. Enligt reglerna krävs dock en 60-sekunders tillgänglighetskontrollperiod innan tjänsten kan startas efter kanalbytet.
    5.745 to 5.825 GHz (5 kanaler)

  • Frekvensband för EU (20 MHz driftkanaler)

    2.412 till 2.472 GHz (13 kanaler)
    5.180 till 5.240 GHz (4 kanaler)
    5.260 till 5.320 GHz (4 kanaler) DFS (Dynamic Frequency Selection) channel support: I AP-läge, när en radarsignal upptäcks, kommer enheten automatiskt att byta till en annan kanal. Enligt reglerna krävs dock en 60-sekunders tillgänglighetskontrollperiod innan tjänsten kan startas efter kanalbytet.
    5.500 till 5.700 GHz (11 kanaler) DFS (Dynamic Frequency Selection) channel support: I AP-läge, när en radarsignal upptäcks, kommer enheten automatiskt att byta till en annan kanal. Enligt reglerna krävs dock en 60-sekunders tillgänglighetskontrollperiod innan tjänsten kan startas efter kanalbytet.

  • Frekvensband för JP (20 MHz driftkanaler)

    2.412 till 2.484 GHz (14 kanaler)
    5.180 till 5.240 GHz (4 kanaler)
    5.260 till 5.320 GHz (4 kanaler) DFS (Dynamic Frequency Selection) channel support: I AP-läge, när en radarsignal upptäcks, kommer enheten automatiskt att byta till en annan kanal. Enligt reglerna krävs dock en 60-sekunders tillgänglighetskontrollperiod innan tjänsten kan startas efter kanalbytet.
    5.500 till 5.700 GHz (11 kanaler) DFS (Dynamic Frequency Selection) channel support: I AP-läge, när en radarsignal upptäcks, kommer enheten automatiskt att byta till en annan kanal. Enligt reglerna krävs dock en 60-sekunders tillgänglighetskontrollperiod innan tjänsten kan startas efter kanalbytet.

  • Trådlös säkerhet

    SSID broadcast enable/disable
    WEP encryption (64-bit och 128-bit)
    WPA/WPA2-Personal
    WPA/WPA2-Enterprise (IEEE 802.1X/RADIUS, TKIP, AES)

  • Överföringshastighet

    802.11b: 1 till 11 Mbps
    802.11a/g: 6 till 54 Mbps
    802.11n: 6.5 till 300 Mbps

  • Sändareffekt för 802.11a

    23±1.5 dBm @ 6 to 24 Mbps
    21±1.5 dBm @ 36 Mbps
    20±1.5 dBm @ 48 Mbps
    18±1.5 dBm @ 54 Mbps

  • Sändareffekt för 802.11n (5 GHz)

    23±1.5 dBm @ MCS0 20 MHz
    20±1.5 dBm @ MCS1 20 MHz
    20±1.5 dBm @ MCS2 20 MHz
    20±1.5 dBm @ MCS3 20 MHz
    19±1.5 dBm @ MCS4 20 MHz
    18±1.5 dBm @ MCS5 20 MHz
    18±1.5 dBm @ MCS6 20 MHz
    18±1.5 dBm @ MCS7 20 MHz
    23±1.5 dBm @ MCS8 20 MHz
    20±1.5 dBm @ MCS9 20 MHz
    20±1.5 dBm @ MCS10 20 MHz
    20±1.5 dBm @ MCS11 20 MHz
    19±1.5 dBm @ MCS12 20 MHz
    19±1.5 dBm @ MCS13 20 MHz
    18±1.5 dBm @ MCS14 20 MHz
    18±1.5 dBm @ MCS15 20 MHz
    23±1.5 dBm @ MCS0 40 MHz
    20±1.5 dBm @ MCS1 40 MHz
    20±1.5 dBm @ MCS2 40 MHz
    20±1.5 dBm @ MCS3 40 MHz
    19±1.5 dBm @ MCS4 40 MHz
    18±1.5 dBm @ MCS5 40 MHz
    18±1.5 dBm @ MCS6 40 MHz
    18±1.5 dBm @ MCS7 40 MHz
    23±1.5 dBm @ MCS8 40 MHz
    20±1.5 dBm @ MCS9 40 MHz
    20±1.5 dBm @ MCS10 40 MHz
    20±1.5 dBm @ MCS11 40 MHz
    19±1.5 dBm @ MCS12 40 MHz
    19±1.5 dBm @ MCS13 40 MHz
    18±1.5 dBm @ MCS14 40 MHz
    18±1.5 dBm @ MCS15 40 MHz

  • Sändareffekt för 802.11b

    26±1.5 dBm @ 1 Mbps
    26±1.5 dBm @ 2 Mbps
    26±1.5 dBm @ 5.5 Mbps
    25±1.5 dBm @ 11 Mbps

  • Sändareffekt för 802.11g

    23±1.5 dBm @ 6 to 24 Mbps
    21±1.5 dBm @ 36 Mbps
    19±1.5 dBm @ 48 Mbps
    18±1.5 dBm @ 54 Mbps

  • Sändareffekt för 802.11n (2.4 GHz)

    23±1.5 dBm @ MCS0 20 MHz
    21±1.5 dBm @ MCS1 20 MHz
    21±1.5 dBm @ MCS2 20 MHz
    21±1.5 dBm @ MCS3 20 MHz
    20±1.5 dBm @ MCS4 20 MHz
    19±1.5 dBm @ MCS5 20 MHz
    18±1.5 dBm @ MCS6 20 MHz
    18±1.5 dBm @ MCS7 20 MHz
    23±1.5 dBm @ MCS8 20 MHz
    21±1.5 dBm @ MCS9 20 MHz
    21±1.5 dBm @ MCS10 20 MHz
    21±1.5 dBm @ MCS11 20 MHz
    20±1.5 dBm @ MCS12 20 MHz
    19±1.5 dBm @ MCS13 20 MHz
    18±1.5 dBm @ MCS14 20 MHz
    18±1.5 dBm @ MCS15 20 MHz
    23±1.5 dBm @ MCS0 40 MHz
    20±1.5 dBm @ MCS1 40 MHz
    20±1.5 dBm @ MCS2 40 MHz
    20±1.5 dBm @ MCS3 40 MHz
    19±1.5 dBm @ MCS4 40 MHz
    19±1.5 dBm @ MCS5 40 MHz
    18±1.5 dBm @ MCS6 40 MHz
    17±1.5 dBm @ MCS7 40 MHz
    23±1.5 dBm @ MCS8 40 MHz
    20±1.5 dBm @ MCS9 40 MHz
    20±1.5 dBm @ MCS10 40 MHz
    20±1.5 dBm @ MCS11 40 MHz
    20±1.5 dBm @ MCS12 40 MHz
    19±1.5 dBm @ MCS13 40 MHz
    18±1.5 dBm @ MCS14 40 MHz
    17±1.5 dBm @ MCS15 40 MHz

  • Mottagarkänslighet för 802.11a (uppmätt vid 5.680 GHz)

    Typ. -90 @ 6 Mbps
    Typ. -88 @ 9 Mbps
    Typ. -88 @ 12 Mbps
    Typ. -85 @ 18 Mbps
    Typ. -81 @ 24 Mbps
    Typ. -78 @ 36 Mbps
    Typ. -74 @ 48 Mbps
    Typ. -74 @ 54 Mbps
    Notera: På grund av en begränsning i mottagarens känslighetsprestanda för kanalerna 153 och 161 rekommenderas det att undvika att använda dessa kanaler i dina kritiska applikationer.

  • Mottagarkänslighet för 802.11n (5 GHz; uppmätt vid 5.680 GHz)

    Typ. -88 dBm @ MCS0 20 MHz
    Typ. -85 dBm @ MCS1 20 MHz
    Typ. -82 dBm @ MCS2 20 MHz
    Typ. -79 dBm @ MCS3 20 MHz
    Typ. -76 dBm @ MCS4 20 MHz
    Typ. -71 dBm @ MCS5 20 MHz
    Typ. -70 dBm @ MCS6 20 MHz
    Typ. -69 dBm @ MCS7 20 MHz
    Typ. -95 dBm @ MCS8 20 MHz
    Typ. -91 dBm @ MCS9 20 MHz
    Typ. -87 dBm @ MCS10 20 MHz
    Typ. -80 dBm @ MCS11 20 MHz
    Typ. -78 dBm @ MCS12 20 MHz
    Typ. -74 dBm @ MCS13 20 MHz
    Typ. -72 dBm @ MCS14 20 MHz
    Typ. -71 dBm @ MCS15 20 MHz
    Typ. -84 dBm @ MCS0 40 MHz
    Typ. -81 dBm @ MCS1 40 MHz
    Typ. -77 dBm @ MCS2 40 MHz
    Typ. -75 dBm @ MCS3 40 MHz
    Typ. -71 dBm @ MCS4 40 MHz
    Typ. -67 dBm @ MCS5 40 MHz
    Typ. -64 dBm @ MCS6 40 MHz
    Typ. -63 dBm @ MCS7 40 MHz
    Typ. -90 dBm @ MCS8 40 MHz
    Typ. -85 dBm @ MCS9 40 MHz
    Typ. -82 dBm @ MCS10 40 MHz
    Typ. -81 dBm @ MCS11 40 MHz
    Typ. -77 dBm @ MCS12 40 MHz
    Typ. -73 dBm @ MCS13 40 MHz
    Typ. -71 dBm @ MCS14 40 MHz
    Noter: På grund av en begränsning i mottagarens känslighetsprestanda för kanalerna 153 och 161 rekommenderas det att undvika att använda dessa kanaler i dina kritiska applikationer.
    Typ. -68 dBm @ MCS15 40 MHz

  • Mottagarkänslighet för 802.11b (uppmätt vid 2.437 GHz)

    Typ. -93 dBm @ 1 Mbps
    Typ. -93 dBm @ 2 Mbps
    Typ. -93 dBm @ 5.5 Mbps
    Typ. -88 dBm @ 11 Mbps

  • Mottagarkänslighet för 802.11g (uppmätt vid 2.437 GHz)

    Typ. -88 dBm @ 6 Mbps
    Typ. -86 dBm @ 9 Mbps
    Typ. -85 dBm @ 12 Mbps
    Typ. -85 dBm @ 18 Mbps
    Typ. -85 dBm @ 24 Mbps
    Typ. -82 dBm @ 36 Mbps
    Typ. -78 dBm @ 48 Mbps
    Typ. -74 dBm @ 54 Mbps

  • Mottagarkänslighet för 802.11n (2.4 GHz; uppmätt vid 2.437 GHz)

    Typ. -89 dBm @ MCS0 20 MHz
    Typ. -85 dBm @ MCS1 20 MHz
    Typ. -85 dBm @ MCS2 20 MHz
    Typ. -82 dBm @ MCS3 20 MHz
    Typ. -78 dBm @ MCS4 20 MHz
    Typ. -74 dBm @ MCS5 20 MHz
    Typ. -72 dBm @ MCS6 20 MHz
    Typ. -70 dBm @ MCS7 20 MHz
    Typ. -95 dBm @ MCS8 20 MHz
    Typ. -90 dBm @ MCS9 20 MHz
    Typ. -87 dBm @ MCS10 20 MHz
    Typ. -83 dBm @ MCS11 20 MHz
    Typ. -80 dBm @ MCS12 20 MHz
    Typ. -74 dBm @ MCS13 20 MHz
    Typ. -71 dBm @ MCS14 20 MHz
    Typ. -69 dBm @ MCS15 20 MHz
    Typ. -87 dBm @ MCS0 40 MHz
    Typ. -83 dBm @ MCS1 40 MHz
    Typ. -83 dBm @ MCS2 40 MHz
    Typ. -80 dBm @ MCS3 40 MHz
    Typ. -76 dBm @ MCS4 40 MHz
    Typ. -73 dBm @ MCS5 40 MHz
    Typ. -69 dBm @ MCS6 40 MHz
    Typ. -67 dBm @ MCS7 40 MHz
    Typ. -93 dBm @ MCS8 40 MHz
    Typ. -88 dBm @ MCS9 40 MHz
    Typ. -85 dBm @ MCS10 40 MHz
    Typ. -82 dBm @ MCS11 40 MHz
    Typ. -78 dBm @ MCS12 40 MHz
    Typ. -73 dBm @ MCS13 40 MHz
    Typ. -69 dBm @ MCS14 40 MHz
    Typ. -67 dBm @ MCS15 40 MHz

  • WLAN-driftläge

    Access point, Client, Client-Router, Sniffer

  • Antennanslutning

    QMA

Ethernetgränssnitt

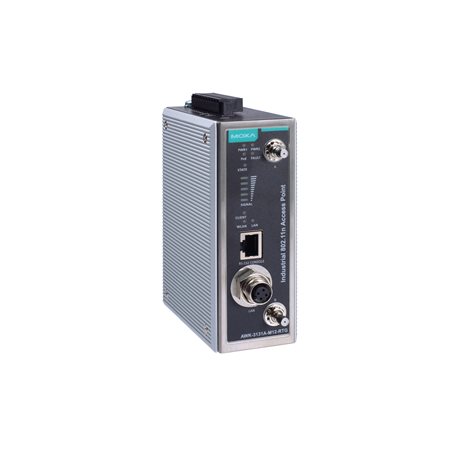

  • PoE Ports (10/100BaseT(X), M12 D-coded 4-pin hona-kontakt)

    1, AWK-3131A-M12-RTG only

  • Standarder

    IEEE 802.3 for 10BaseT
    IEEE 802.3u for 100BaseT(X)
    IEEE 802.3af for PoE
    IEEE 802.1Q for VLAN Tagging

  • 10/100BaseT(X) Ports (M12 D-coded 4-pin hona-kontakt)

    1, 10/100BaseT(X) auto negotiation speed, F/H duplex mode, och auto MDI/MDI-X connection (AWK-3131A-M12-RTG only)

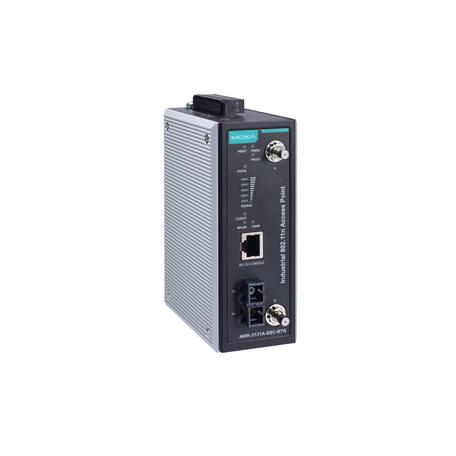

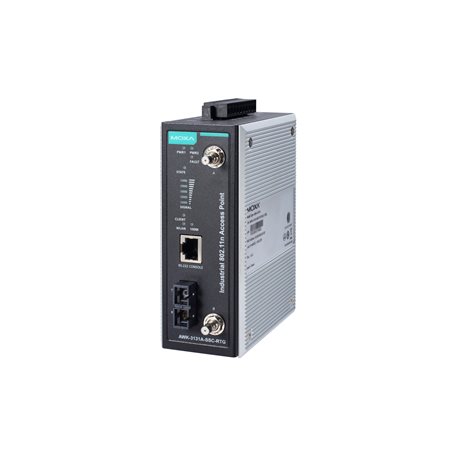

  • 100BaseFX Ports (single-mode SC-kontakt)

    1, AWK-3131A-SSC-RTG only

  • Optisk fiber

    100BaseFX
    Våglängd 1310 nm
    Max. TX 0 dBm
    Min. TX -5 dBm
    RX Sensitivity -34 dBm
    Link Budget 29 dB
    Vanlig räckvidd 40 km

Ethernet-programvarufunktioner

  • Hantering

    General: Proxy ARP, DNS, HTTP, HTTPS, IP, ICMP, SNTP, TCP, UDP, RADIUS, SNMP, PPPoE, DHCP
    AP-only: ARP, BOOTP, DHCP, STP/RSTP (IEEE 802.1D/w)

  • Säkerhet

    RADIUS

Brandvägg

  • Filter

    MAC/IP Protocol/Port-based

Seriegränssnitt

  • Konsolport

    RS-232 (RJ45-typ)

LED-gränssnitt

  • LED-indikatorer

    PWR1, PWR2, PoE*, FAULT, STATE, SIGNAL, CLIENT, WLAN, LAN (AWK-3131A-M12-RTG only),100M (AWK-3131A-SSC-RTG only)
    *PoE är endast tillgängligt för AWK-3131A-M12-RTG

Ingångs/Utgångsgränssnitt

  • Digitala ingångar

    2
    +13 till +30 V för state 1
    +3 till -30 V för state 0
    Max. input current: 8 mA

  • Larmkontaktkanaler

    Reläutgång med strömkapacitet på 1 A @ 24 VDC

  • Knappar

    Återställningsknapp

Fysiska egenskaper

  • Hölje

    Metall

  • IP-klass

    IP30

  • Dimensioner

    52.9 x 151.9 x 127.4 mm (2.08 x 5.98 x 5.02 in)

  • Vikt

    850 g (1.87 lb)

  • Installation

    DIN-skenemontering, Väggmontering (med tillvalskitt)

Strömparametrar

  • Ingångsströmm

    AWK-3131A-M12-RTG: 0.85 A @ 12 VDC, 0.22 A @ 48 VDC
    AWK-3131A-SSC-RTG: 1.0 A @ 12 VDC, 0.27 A @ 48 VDC

  • Ingångsspänning

    12 till 48 VDC, Redundant dual inputs, 48 VDC Power-over-Ethernet

  • Strömkontakt

    1 borttagbar 10-contact terminal block(s)

  • Energiförbrukning

    AWK-3131A-M12-RTG: Maximum 10.5 W
    AWK-3131A-SSC-RTG: Maximum 13 W

  • Omvänd polaritetsskydd

    Stöds

Miljöbegränsningar

  • Drifttemperatur

    Modeller med brett temperaturomfång: -40 till 75°C (-40 till 167°F)

  • Förvaringstemperatur (inklusive förpackning)

    -40 till 85°C (-40 till 185°F)

  • Omgivande relativ luftfuktighet

    5 till 95% (icke-kondenserande)

Standarder och certifieringar

  • EMC

    EN 61000-6-2/-6-4

  • EMI

    CISPR 32, FCC Part 15B Class B

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz till 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8

  • Järnväg

    EN 50155, EN 50121-4

  • Brandskydd för järnväg

    EN 45545-2

  • Radio

    EN 301 489-1/17, EN 300 328, EN 301 893, MIC, FCC ID SLE-WAPN008, SRRC, NCC, IDA

  • Säkerhet

    UL 60950-1, IEC 60950-1, EN 60950-1 (LVD)

MTBF

  • Tid

    AWK-3131A-M12-RTG: 552,454 h
    AWK-3131A-SSC-RTG: 528,478 h

  • Standard

    Telcordia SR332
