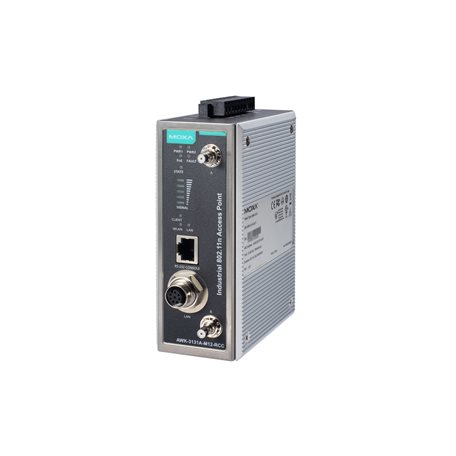

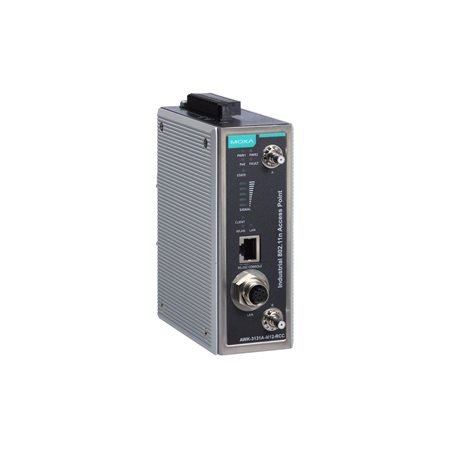

AWK-3131A-RCC Series
AWK-3131A-RCC Series
AWK-3131A-RCC Series
AWK-3131A-RCC Series

AWK-3131A-RCC Series

Prisuppgift ges vid förfrågan

Du behöver ett konto för att lägga en beställning.
Artikelnr: N/A Kategorier: , ,
  • Utformad specifikt för kommunikation mellan järnvägsvagnar
  • IEEE 802.11a/b/g/n kompatibel
  • Upp till 300 Mbps datahastighet
  • M12 vibrationsdämpande kontakter
  • MIMO-teknik ökar dataöverföringshastigheten och räckvidden
  • Uppfyller alla obligatoriska testpunkter enligt EN 50155. Denna produkt är lämplig för rullande järnvägsapplikationer, enligt definitionen i EN 50155-standarden. För en mer detaljerad beskrivning, klicka här: www.moxa.com/doc/specs/EN_50155_Compliance.pdf
  • Modeller med brett temperaturområde tillgängliga för miljöer från -40 till 75°C
  • Stöder funktionen för automatisk vagn-till-vagn-anslutning
Jag vill veta mer

Introduktion

AWK-3131A-RCC-serien industriell 802.11n trådlös AP/klient är en idealisk trådlös lösning för applikationer som passagerarinformationssystem och trådlösa ryggradsnätverk mellan vagnar eftersom den ger en snabbare datahastighet jämfört med 802.11g-enheter. Funktionen för automatisk vagnanslutning (ACC) underlättar enkel distribution av trådlösa enheter och ökar tillförlitligheten hos trådlösa ryggradsnätverk mellan vagnar. AWK-3131A-RCC-serien är också optimerad för passagerar-Wi-Fi-tjänster och uppfyller en del av EN 50155-specifikationerna som täcker drifttemperatur, ingångsspänning, överspänning, ESD och vibration, vilket gör produkterna lämpliga för en mängd industriella applikationer. AWK-3131A-RCC-serien kan också drivas via PoE-porten för enklare distribution.

Hög datahastighet och bandbredd

  • Hög hastighet på trådlös anslutning med upp till 300 Mbps datahastighet

  • MIMO-teknik för att förbättra förmågan att sända och ta emot flera dataströmmar

  • Ökad kanalbredd med kanalbindningsteknik

Utformad för industriella applikationer

  • Industriell QoS och VLAN för effektiv hantering av datatrafik

  • Integrerad DI/DO för övervakning och varningar på plats

  • Signalstyrka-LEDs för enkel distribution och antennjustering

WLAN-gränssnitt

  • WLAN-standard

    802.11a/b/g/n
    802.11i Wireless Security

  • Modultyp

    DSSS
    OFDM
    802.11b: CCK @ 11/5.5 Mbps
    802.11b: DQPSK @ 2 Mbps
    802.11b: DBPSK @ 1 Mbps
    802.11a/g: 64QAM @ 54/58 Mbps
    802.11a/g: 16QAM @ 36/24 Mbps
    802.11a/g: QPSK @ 18/12 Mbps
    802.11a/g: BPSK @ 9/6 Mbps
    802.11n: 64QAM @ 300 Mbps till BPSK @ 6.5 Mbps

  • Frekvensband för USA (20 MHz driftkanaler)

    2.412 till 2.462 GHz (11 kanaler)
    5.180 till 5.240 GHz (4 kanaler)
    5.260 till 5.320 GHz (4 kanaler) DFS (Dynamic Frequency Selection) channel support: I AP-läge, när en radarsignal upptäcks, kommer enheten automatiskt att byta till en annan kanal. Enligt reglerna krävs dock en 60-sekunders tillgänglighetskontrollperiod innan tjänsten kan startas efter kanalbytet.
    5.500 till 5.700 GHz (8 kanaler) excluding 5.600 to 5.640 GHz DFS (Dynamic Frequency Selection) channel support: I AP-läge, när en radarsignal upptäcks, kommer enheten automatiskt att byta till en annan kanal. Enligt reglerna krävs dock en 60-sekunders tillgänglighetskontrollperiod innan tjänsten kan startas efter kanalbytet.
    5.745 till 5.825 GHz (5 kanaler)

  • Frekvensband för EU (20 MHz driftkanaler)

    2.412 till 2.472 GHz (13 kanaler)
    5.180 till 5.240 GHz (4 kanaler)
    5.260 till 5.320 GHz (4 kanaler) DFS (Dynamic Frequency Selection) channel support: I AP-läge, när en radarsignal upptäcks, kommer enheten automatiskt att byta till en annan kanal. Enligt reglerna krävs dock en 60-sekunders tillgänglighetskontrollperiod innan tjänsten kan startas efter kanalbytet.
    5.500 till 5.700 GHz (11 kanaler) DFS (Dynamic Frequency Selection) channel support: I AP-läge, när en radarsignal upptäcks, kommer enheten automatiskt att byta till en annan kanal. Enligt reglerna krävs dock en 60-sekunders tillgänglighetskontrollperiod innan tjänsten kan startas efter kanalbytet.

  • Frekvensband för JP (20 MHz driftkanaler)

    2.412 till 2.484 GHz (14 kanaler)
    5.180 till 5.240 GHz (4 kanaler)
    5.260 till 5.320 GHz (4 kanaler) DFS (Dynamic Frequency Selection) channel support: I AP-läge, när en radarsignal upptäcks, kommer enheten automatiskt att byta till en annan kanal. Enligt reglerna krävs dock en 60-sekunders tillgänglighetskontrollperiod innan tjänsten kan startas efter kanalbytet.
    5.500 till 5.700 GHz (11 kanaler) DFS (Dynamic Frequency Selection) channel support: I AP-läge, när en radarsignal upptäcks, kommer enheten automatiskt att byta till en annan kanal. Enligt reglerna krävs dock en 60-sekunders tillgänglighetskontrollperiod innan tjänsten kan startas efter kanalbytet.

  • Trådlös säkerhet

    SSID broadcast enable/disable
    WEP encryption (64-bit och 128-bit)
    WPA/WPA2-Personal
    WPA/WPA2-Enterprise (IEEE 802.1X/RADIUS, TKIP, AES)

  • Överföringshastighet

    802.11b: 1 till 11 Mbps
    802.11a/g: 6 till 54 Mbps
    802.11n: 6.5 till 300 Mbps

  • Sändareffekt för 802.11a

    23±1.5 dBm @ 6 to 24 Mbps
    21±1.5 dBm @ 36 Mbps
    20±1.5 dBm @ 48 Mbps
    18±1.5 dBm @ 54 Mbps

  • Sändareffekt för 802.11n (5 GHz)

    23±1.5 dBm @ MCS0 20 MHz
    20±1.5 dBm @ MCS1 20 MHz
    20±1.5 dBm @ MCS2 20 MHz
    20±1.5 dBm @ MCS3 20 MHz
    19±1.5 dBm @ MCS4 20 MHz
    18±1.5 dBm @ MCS5 20 MHz
    18±1.5 dBm @ MCS6 20 MHz
    18±1.5 dBm @ MCS7 20 MHz
    23±1.5 dBm @ MCS8 20 MHz
    20±1.5 dBm @ MCS9 20 MHz
    20±1.5 dBm @ MCS10 20 MHz
    20±1.5 dBm @ MCS11 20 MHz
    19±1.5 dBm @ MCS12 20 MHz
    19±1.5 dBm @ MCS13 20 MHz
    18±1.5 dBm @ MCS14 20 MHz
    18±1.5 dBm @ MCS15 20 MHz
    23±1.5 dBm @ MCS0 40 MHz
    20±1.5 dBm @ MCS1 40 MHz
    20±1.5 dBm @ MCS2 40 MHz
    20±1.5 dBm @ MCS3 40 MHz
    19±1.5 dBm @ MCS4 40 MHz
    18±1.5 dBm @ MCS5 40 MHz
    18±1.5 dBm @ MCS6 40 MHz
    18±1.5 dBm @ MCS7 40 MHz
    23±1.5 dBm @ MCS8 40 MHz
    20±1.5 dBm @ MCS9 40 MHz
    20±1.5 dBm @ MCS10 40 MHz
    20±1.5 dBm @ MCS11 40 MHz
    19±1.5 dBm @ MCS12 40 MHz
    19±1.5 dBm @ MCS13 40 MHz
    18±1.5 dBm @ MCS14 40 MHz
    18±1.5 dBm @ MCS15 40 MHz

  • Sändareffekt för 802.11b

    26±1.5 dBm @ 1 Mbps
    26±1.5 dBm @ 2 Mbps
    26±1.5 dBm @ 5.5 Mbps
    25±1.5 dBm @ 11 Mbps

  • Sändareffekt för 802.11g

    23±1.5 dBm @ 6 to 24 Mbps
    21±1.5 dBm @ 36 Mbps
    19±1.5 dBm @ 48 Mbps
    18±1.5 dBm @ 54 Mbps

  • Sändareffekt för 802.11n (2.4 GHz)

    23±1.5 dBm @ MCS0 20 MHz
    21±1.5 dBm @ MCS1 20 MHz
    21±1.5 dBm @ MCS2 20 MHz
    21±1.5 dBm @ MCS3 20 MHz
    20±1.5 dBm @ MCS4 20 MHz
    19±1.5 dBm @ MCS5 20 MHz
    18±1.5 dBm @ MCS6 20 MHz
    18±1.5 dBm @ MCS7 20 MHz
    23±1.5 dBm @ MCS8 20 MHz
    21±1.5 dBm @ MCS9 20 MHz
    21±1.5 dBm @ MCS10 20 MHz
    21±1.5 dBm @ MCS11 20 MHz
    20±1.5 dBm @ MCS12 20 MHz
    19±1.5 dBm @ MCS13 20 MHz
    18±1.5 dBm @ MCS14 20 MHz
    18±1.5 dBm @ MCS15 20 MHz
    23±1.5 dBm @ MCS0 40 MHz
    20±1.5 dBm @ MCS1 40 MHz
    20±1.5 dBm @ MCS2 40 MHz
    20±1.5 dBm @ MCS3 40 MHz
    19±1.5 dBm @ MCS4 40 MHz
    19±1.5 dBm @ MCS5 40 MHz
    18±1.5 dBm @ MCS6 40 MHz
    17±1.5 dBm @ MCS7 40 MHz
    23±1.5 dBm @ MCS8 40 MHz
    20±1.5 dBm @ MCS9 40 MHz
    20±1.5 dBm @ MCS10 40 MHz
    20±1.5 dBm @ MCS11 40 MHz
    20±1.5 dBm @ MCS12 40 MHz
    19±1.5 dBm @ MCS13 40 MHz
    18±1.5 dBm @ MCS14 40 MHz
    17±1.5 dBm @ MCS15 40 MHz

  • Mottagarkänslighet för 802.11a (uppmätt vid 5.680 GHz)

    Typ. -90 @ 6 Mbps
    Typ. -88 @ 9 Mbps
    Typ. -88 @ 12 Mbps
    Typ. -85 @ 18 Mbps
    Typ. -81 @ 24 Mbps
    Typ. -78 @ 36 Mbps
    Typ. -74 @ 48 Mbps
    Typ. -74 @ 54 Mbps
    Notera: På grund av en begränsning i mottagarens känslighetsprestanda för kanalerna 153 och 161 rekommenderas det att undvika att använda dessa kanaler i dina kritiska applikationer.

  • Mottagarkänslighet för 802.11n (5 GHz; uppmätt vid 5.680 GHz)

    Typ. -88 dBm @ MCS0 20 MHz
    Typ. -85 dBm @ MCS1 20 MHz
    Typ. -82 dBm @ MCS2 20 MHz
    Typ. -79 dBm @ MCS3 20 MHz
    Typ. -76 dBm @ MCS4 20 MHz
    Typ. -71 dBm @ MCS5 20 MHz
    Typ. -70 dBm @ MCS6 20 MHz
    Typ. -69 dBm @ MCS7 20 MHz
    Typ. -95 dBm @ MCS8 20 MHz
    Typ. -91 dBm @ MCS9 20 MHz
    Typ. -87 dBm @ MCS10 20 MHz
    Typ. -80 dBm @ MCS11 20 MHz
    Typ. -78 dBm @ MCS12 20 MHz
    Typ. -74 dBm @ MCS13 20 MHz
    Typ. -72 dBm @ MCS14 20 MHz
    Typ. -71 dBm @ MCS15 20 MHz
    Typ. -84 dBm @ MCS0 40 MHz
    Typ. -81 dBm @ MCS1 40 MHz
    Typ. -77 dBm @ MCS2 40 MHz
    Typ. -75 dBm @ MCS3 40 MHz
    Typ. -71 dBm @ MCS4 40 MHz
    Typ. -67 dBm @ MCS5 40 MHz
    Typ. -64 dBm @ MCS6 40 MHz
    Typ. -63 dBm @ MCS7 40 MHz
    Typ. -90 dBm @ MCS8 40 MHz
    Typ. -85 dBm @ MCS9 40 MHz
    Typ. -82 dBm @ MCS10 40 MHz
    Typ. -81 dBm @ MCS11 40 MHz
    Typ. -77 dBm @ MCS12 40 MHz
    Typ. -73 dBm @ MCS13 40 MHz
    Typ. -71 dBm @ MCS14 40 MHz
    Typ. -68 dBm @ MCS15 40 MHz
    Notera: På grund av en begränsning i mottagarens känslighetsprestanda för kanalerna 153 och 161 rekommenderas det att undvika att använda dessa kanaler i dina kritiska applikationer.

  • Mottagarkänslighet för 802.11b (uppmätt vid 2.437 GHz)

    Typ. -93 dBm @ 1 Mbps
    Typ. -93 dBm @ 2 Mbps
    Typ. -93 dBm @ 5.5 Mbps
    Typ. -88 dBm @ 11 Mbps

  • Mottagarkänslighet för 802.11g (uppmätt vid 2.437 GHz)

    Typ. -88 dBm @ 6 Mbps
    Typ. -86 dBm @ 9 Mbps
    Typ. -85 dBm @ 12 Mbps
    Typ. -85 dBm @ 18 Mbps
    Typ. -85 dBm @ 24 Mbps
    Typ. -82 dBm @ 36 Mbps
    Typ. -78 dBm @ 48 Mbps
    Typ. -74 dBm @ 54 Mbps

  • Mottagarkänslighet för 802.11n (2.4 GHz; uppmätt vid 2.437 GHz)

    Typ. -89 dBm @ MCS0 20 MHz
    Typ. -85 dBm @ MCS1 20 MHz
    Typ. -85 dBm @ MCS2 20 MHz
    Typ. -82 dBm @ MCS3 20 MHz
    Typ. -78 dBm @ MCS4 20 MHz
    Typ. -74 dBm @ MCS5 20 MHz
    Typ. -72 dBm @ MCS6 20 MHz
    Typ. -70 dBm @ MCS7 20 MHz
    Typ. -95 dBm @ MCS8 20 MHz
    Typ. -90 dBm @ MCS9 20 MHz
    Typ. -87 dBm @ MCS10 20 MHz
    Typ. -83 dBm @ MCS11 20 MHz
    Typ. -80 dBm @ MCS12 20 MHz
    Typ. -74 dBm @ MCS13 20 MHz
    Typ. -71 dBm @ MCS14 20 MHz
    Typ. -69 dBm @ MCS15 20 MHz
    Typ. -87 dBm @ MCS0 40 MHz
    Typ. -83 dBm @ MCS1 40 MHz
    Typ. -83 dBm @ MCS2 40 MHz
    Typ. -80 dBm @ MCS3 40 MHz
    Typ. -76 dBm @ MCS4 40 MHz
    Typ. -73 dBm @ MCS5 40 MHz
    Typ. -69 dBm @ MCS6 40 MHz
    Typ. -67 dBm @ MCS7 40 MHz
    Typ. -93 dBm @ MCS8 40 MHz
    Typ. -88 dBm @ MCS9 40 MHz
    Typ. -85 dBm @ MCS10 40 MHz
    Typ. -82 dBm @ MCS11 40 MHz
    Typ. -78 dBm @ MCS12 40 MHz
    Typ. -73 dBm @ MCS13 40 MHz
    Typ. -69 dBm @ MCS14 40 MHz
    Typ. -67 dBm @ MCS15 40 MHz

  • WLAN-driftläge

    Access point, Client, Client-Router, Sniffer

  • Antennanslutning

    QMA

Ethernetgränssnitt

  • PoE Ports (10/100/1000BaseT(X), M12 A-coded 8-pin hona-kontakt)

    1

  • Standarder

    IEEE 802.3 för 10BaseT
    IEEE 802.3u för 100BaseT(X)
    IEEE 802.3ab för 1000BaseT
    IEEE 802.3af för PoE
    IEEE 802.1Q för VLAN Tagging

  • 10/100/1000BaseT(X) Ports (M12 A-coded 8-pin hona-kontakt)

    1, M12 A-coded 8-pin hona-kontakt, 10/100/1000BaseT(X) auto negotiation speed, F/H duplex mode, auto MDI/MDI-X connection

Ethernet-programvarufunktioner

  • Hantering

    General: Proxy ARP, DNS, HTTP, HTTPS, IP, ICMP, SNTP, TCP, UDP, RADIUS, SNMP, DHCP
    AP-only: ARP, BOOTP, DHCP

  • Säkerhet

    RADIUS

Brandvägg

  • Filter

    MAC/IP Protocol/Port-based

Seriegränssnitt

  • Konsolport

    RS-232 (RJ45-typ)

LED-gränssnitt

  • LED-indikatorer

    PWR1, PWR2, PoE, FAULT, STATE, SIGNAL, Client, WLAN, LAN

Ingångs/Utgångsgränssnitt

  • Digitala ingångar

    2
    +13 till +30 V för state 1
    +3 till -30 V för state 0
    Max. input current: 8 mA

  • Larmkontaktkanaler

    Reläutgång med strömbärande kapacitet på 1 A @ 24 VDC

  • Knappar

    Återställningsknapp

Fysiska egenskaper

  • Hölje

    Metall

  • IP-klass

    IP30

  • Dimensioner

    52.9 x 151.9 x 127.4 mm (2.08 x 5.98 x 5.02 in)

  • Vikt

    850 g (1.87 lb)

  • Installation

    DIN-skenemontering, Väggmontering (med tillvalskitt)

  • Skydd

    AWK-3131A-M12-RCC-US-CT-T: PCB conformal coating
    AWK-3131A-M12-RCC-JP-CT-T: PCB conformal coating
    AWK-3131A-M12-RCC-EU-CT: PCB conformal coating
    AWK-3131A-M12-RCC-JP-CT: PCB conformal coating
    AWK-3131A-M12-RCC-US-CT: PCB conformal coating
    AWK-3131A-M12-RCC-EU-CT-T: PCB conformal coating

Strömparametrar

  • Ingångsströmm

    0.67 A @ 12 VDC, 0.17 A @ 48 VDC

  • Ingångsspänning

    12 till 48 VDC, Redundant dual inputs, 48 VDC Power-over-Ethernet

  • Strömkontakt

    1 borttagbar 10-contact terminal block(s)

  • Energiförbrukning

    Maximum 8.03 W

  • Omvänd polaritetsskydd

    Stöds

Miljöbegränsningar

  • Drifttemperatur

    Standardmodeller: -25 till 60°C (-13 till 140°F)
    Modeller med brett temperaturomfång: -40 till 75°C (-40 till 167°F)

  • Förvaringstemperatur (inklusive förpackning)

    -40 till 85°C (-40 till 185°F)

  • Omgivande relativ luftfuktighet

    5 till 95% (icke-kondenserande)

Standarder och certifieringar

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class B

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz till 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Järnväg

    EN 50155, EN 50121-4

  • Brandskydd för järnväg

    EN 45545-2

  • Radio

    EN 300 328, EN 301 893, MIC, FCC ID SLE-WAPN008, IDA

  • Säkerhet

    UL 60950-1, IEC 60950-1, EN 60950-1 (LVD)

MTBF

  • Tid

    742,649 h

  • Standard

    Telcordia SR332
