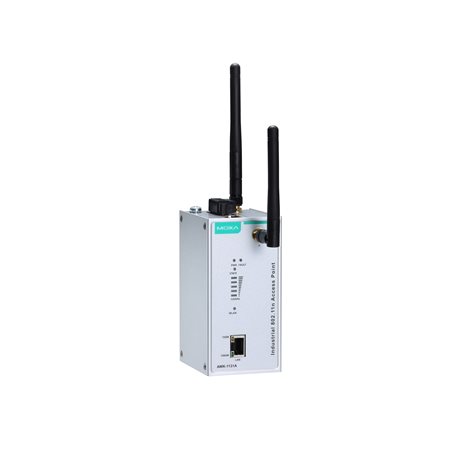

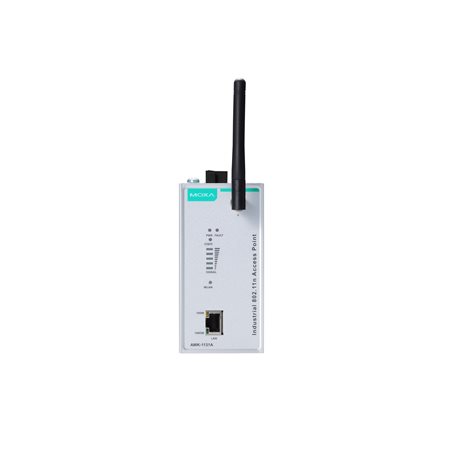

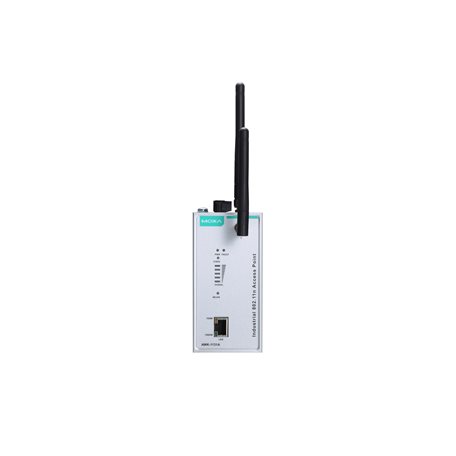

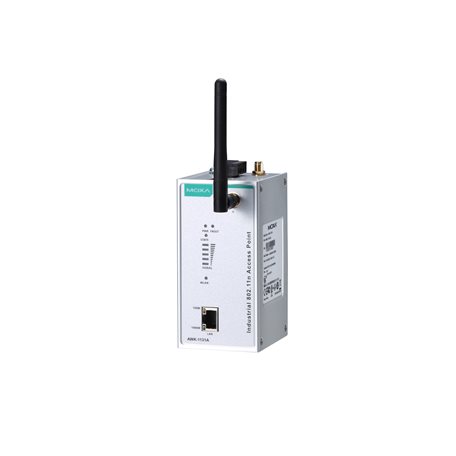

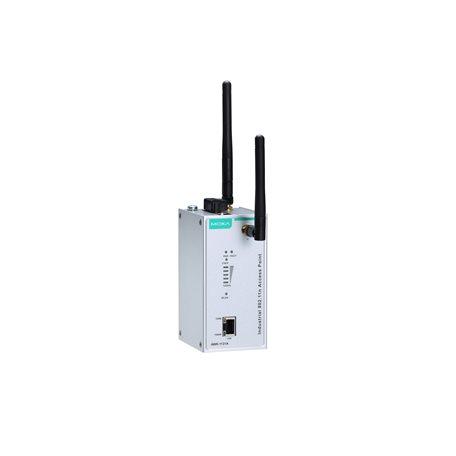

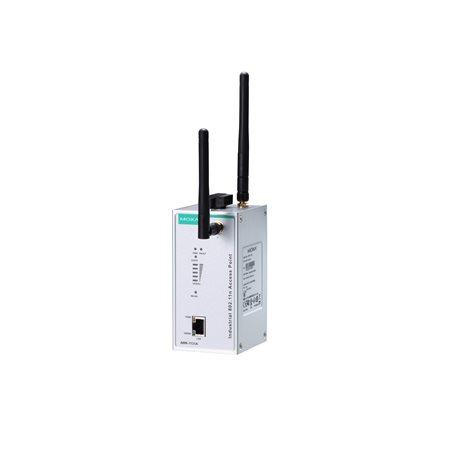

AWK-1131A Series
- IEEE 802.11a/b/g/n AP/client-stöd
- Millisekundsnivå-, klientbaserad Turbo Roaming. Den angivna återhämtningstiden för Turbo Roaming är ett genomsnitt av testresultat dokumenterade under optimerade förhållanden, över AP:er konfigurerade med störningsfria 20-MHz RF-kanaler, WPA2-PSK-säkerhet och standard Turbo Roaming-parametrar. Klienterna är konfigurerade med 3-kanals roaming vid 100 Kbps trafikbelastning. Andra förhållanden kan också påverka roamingprestandan. För mer information om inställningar för Turbo Roaming-parametrar, se produktmanualen.
- Integrerad antenn och strömisolering
- 5 GHz DFS kanalstöd
Introduktion
AWK-1131A industriell trådlös AP/klient möter det växande behovet av snabbare dataöverföringshastigheter genom att stödja IEEE 802.11n-teknologi med en nettodatahastighet på upp till 300 Mbps. AWK-1131A är kompatibel med industriella standarder och godkännanden som täcker driftstemperatur, inspänning, överspänning, ESD och vibration. De två redundanta DC-strömingångarna ökar tillförlitligheten hos strömförsörjningen. AWK-1131A kan arbeta på antingen 2,4 eller 5 GHz-banden och är bakåtkompatibel med befintliga 802.11a/b/g-implementeringar för att framtidssäkra dina trådlösa investeringar. Det trådlösa tillägget för MXview-nätverkshanteringsverktyget visualiserar AWK:s osynliga trådlösa anslutningar för att säkerställa vägg-till-vägg Wi-Fi-anslutning.
Förbättrad högre datahastighet och kanalkapacitet
-
Hög hastighet för trådlös anslutning med upp till 300 Mbps datahastighet
-
MIMO-teknologi för att förbättra kapaciteten att sända och ta emot flera dataströmmar
-
Ökad kanalbredd med kanalbindningsteknologi
-
Stöder flexibel kanalval för att bygga upp ett trådlöst kommunikationssystem med DFS
Specifikationer för industriella applikationer
-
Redundanta DC-strömingångar
-
Integrerad isoleringsdesign med förbättrat skydd mot miljöstörningar
-
Kompakt aluminiumhölje, IP30-klassat
WirelessNetwork-hantering med MXview Wireless
-
Dynamisk topologivy visar status för trådlösa länkar och anslutningsändringar på ett ögonblick
-
Visuell, interaktiv roaminguppspelningsfunktion för att granska klienters roaminghistorik
-
Detaljerad enhetsinformation och prestandaindikatorer för individuella AP- och klientenheter
WLAN-gränssnitt
-
WLAN-standard
802.11a/b/g/n
802.11i Wireless Security -
Modultyp
DSSS
OFDM
MIMO-OFDM -
Frekvensband för USA (20 MHz driftkanaler)
2.412 till 2.462 GHz (11 kanaler)
5.180 till 5.240 GHz (4 kanaler)
5.260 till 5.320 GHz (4 kanaler) DFS (Dynamic Frequency Selection) channel support: I AP-läge, när en radarsignal upptäcks, kommer enheten automatiskt att byta till en annan kanal. Enligt reglerna krävs dock en 60-sekunders tillgänglighetskontrollperiod innan tjänsten kan startas efter kanalbytet.
5.500 till 5.700 GHz (11 kanaler) DFS (Dynamic Frequency Selection) channel support: I AP-läge, när en radarsignal upptäcks, kommer enheten automatiskt att byta till en annan kanal. Enligt reglerna krävs dock en 60-sekunders tillgänglighetskontrollperiod innan tjänsten kan startas efter kanalbytet.
5.745 till 5.825 GHz (5 kanaler) -
Frekvensband för EU (20 MHz driftkanaler)
2.412 till 2.472 GHz (13 kanaler)
5.180 till 5.240 GHz (4 kanaler)
5.260 till 5.320 GHz (4 kanaler) DFS (Dynamic Frequency Selection) channel support: I AP-läge, när en radarsignal upptäcks, kommer enheten automatiskt att byta till en annan kanal. Enligt reglerna krävs dock en 60-sekunders tillgänglighetskontrollperiod innan tjänsten kan startas efter kanalbytet.
5.500 till 5.700 GHz (11 kanaler) DFS (Dynamic Frequency Selection) channel support: I AP-läge, när en radarsignal upptäcks, kommer enheten automatiskt att byta till en annan kanal. Enligt reglerna krävs dock en 60-sekunders tillgänglighetskontrollperiod innan tjänsten kan startas efter kanalbytet. -
Frekvensband för JP (20 MHz driftkanaler)
2.412 till 2.484 GHz (14 kanaler)
5.180 till 5.240 GHz (4 kanaler)
5.260 till 5.320 GHz (4 kanaler) DFS (Dynamic Frequency Selection) channel support: I AP-läge, när en radarsignal upptäcks, kommer enheten automatiskt att byta till en annan kanal. Enligt reglerna krävs dock en 60-sekunders tillgänglighetskontrollperiod innan tjänsten kan startas efter kanalbytet.
5.500 till 5.700 GHz (11 kanaler) DFS (Dynamic Frequency Selection) channel support: I AP-läge, när en radarsignal upptäcks, kommer enheten automatiskt att byta till en annan kanal. Enligt reglerna krävs dock en 60-sekunders tillgänglighetskontrollperiod innan tjänsten kan startas efter kanalbytet. -
Trådlös säkerhet
WEP krytpering (64-bit och 128-bit)
WPA/WPA2-Enterprise (IEEE 802.1X/RADIUS, TKIP, AES)
WPA/WPA2-Personal -
Överföringshastighet
802.11b: 1 till 11 Mbps
802.11a/g: 6 till 54 Mbps
802.11n: 6.5 till 300 Mbps -
Sändareffekt för 802.11a
23±1.5 dBm @ 6 to 24 Mbps
21±1.5 dBm @ 36 Mbps
20±1.5 dBm @ 48 Mbps
18±1.5 dBm @ 54 Mbps -
Sändareffekt för 802.11n (5 GHz)
23±1.5 dBm @ MCS0/8 20 MHz
18±1.5 dBm @ MCS7/15 20 MHz
23±1.5 dBm @ MCS0/8 40 MHz
17±1.5 dBm @ MCS7/15 40 MHz -
Sändareffekt för 802.11b
26±1.5 dBm @ 1 Mbps
26±1.5 dBm @ 2 Mbps
26±1.5 dBm @ 5.5 Mbps
25±1.5 dBm @ 11 Mbps -
Sändareffekt för 802.11g
23±1.5 dBm @ 6 to 24 Mbps
21±1.5 dBm @ 36 Mbps
19±1.5 dBm @ 48 Mbps
18±1.5 dBm @ 54 Mbps -
Sändareffekt för 802.11n (2.4 GHz)
23±1.5 dBm @ MCS0/8 20 MHz
18±1.5 dBm @ MCS7/15 20 MHz
23±1.5 dBm @ MCS0/8 40 MHz
17±1.5 dBm @ MCS7/15 40 MHz -
Sändareffekt
USA EU JP 2.4 GHz 26 dBm 18 dBm 18 dBm 5 GHz (UNII-1) 23 dBm 21 dBm 21 dBm 5 GHz (UNII-2) 23 dBm 21 dBm 21 dBm 5 GHz (UNII-2e) 23 dBm 23 dBm 23 dBm 5 GHz (UNII-3) 23 dBm – – Notera: Baserat på regionala regler är den maximala sändningseffekten som tillåts på UNII-banden begränsad i firmware, som angivet ovan. -
Mottagarkänslighet för 802.11a (uppmätt vid 5.680 GHz)
Typ. -90 @ 6 Mbps
Typ. -88 @ 9 Mbps
Typ. -88 @ 12 Mbps
Typ. -85 @ 18 Mbps
Typ. -81 @ 24 Mbps
Typ. -78 @ 36 Mbps
Typ. -74 @ 48 Mbps
Typ. -72 @ 54 Mbps
Notera: På grund av en begränsning i mottagarens känslighetsprestanda för kanalerna 153 och 161 rekommenderas det att undvika att använda dessa kanaler i dina kritiska applikationer. -
Mottagarkänslighet för 802.11n (5 GHz; uppmätt vid 5.680 GHz)
Typ. -69 dBm @ MCS7 20 MHz
Typ. -71 dBm @ MCS15 20 MHz
Typ. -63 dBm @ MCS7 40 MHz
Typ. -68 dBm @ MCS15 40 MHz
Notera: På grund av en begränsning i mottagarens känslighetsprestanda för kanalerna 153 och 161 rekommenderas det att undvika att använda dessa kanaler i dina kritiska applikationer. -
Mottagarkänslighet för 802.11b (uppmätt vid 2.437 GHz)
Typ. -93 dBm @ 1 Mbps
Typ. -93 dBm @ 2 Mbps
Typ. -93 dBm @ 5.5 Mbps
Typ. -88 dBm @ 11 Mbps -
Mottagarkänslighet för 802.11g (uppmätt vid 2.437 GHz)
Typ. -88 dBm @ 6 Mbps
Typ. -86 dBm @ 9 Mbps
Typ. -85 dBm @ 12 Mbps
Typ. -85 dBm @ 18 Mbps
Typ. -85 dBm @ 24 Mbps
Typ. -82 dBm @ 36 Mbps
Typ. -78 dBm @ 48 Mbps
Typ. -74 dBm @ 54 Mbps -
Mottagarkänslighet för 802.11n (2.4 GHz; uppmätt vid 2.437 GHz)
Typ. -70 dBm @ MCS7 20 MHz
Typ. -69 dBm @ MCS15 20 MHz
Typ. -67 dBm @ MCS7 40 MHz
Typ. -67 dBm @ MCS15 40 MHz -
WLAN-driftläge
Access point, Client, Sniffer
-
Antenn
External, 2/2 dBi, Omni-directional
-
Antennanslutning
2 RP-SMA hona
Ethernetgränssnitt
-
Standarder
IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X)
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.1X for authentication -
10/100/1000BaseT(X) Ports (RJ45-kontakt)
1
Ethernet-programvarufunktioner
-
Hantering
DHCP Server/Client, DNS, HTTP, IPv4, LLDP, Proxy ARP, SMTP, SNMPv1/v2c/v3, Syslog, TCP/IP, Telnet, UDP, VLAN, Wireless Search Utility, MXview, MXview Wireless, MXconfig
-
Säkerhet
HTTPS/SSL, RADIUS, SSH
-
Time Management
SNTP Client
Brandvägg
-
Filter
ICMP, MAC address, IP protocol, Port-based
Seriegränssnitt
-
Konsolport
RS-232, 8-pin RJ45
LED-gränssnitt
-
LED-indikatorer
PWR, FAULT, STATE, SIGNAL, WLAN, LAN
Ingångs/Utgångsgränssnitt
-
Knappar
Återställningsknapp
Fysiska egenskaper
-
Hölje
Metall
-
IP-klass
IP30
-
Dimensioner
58 x 115 x 70 mm (2.29 x 4.53 x 2.76 in)
-
Vikt
307 g (0.68 lb)
-
Installation
DIN-skenemontering, Väggmontering (med valfritt kit)
Strömparametrar
-
Ingångsströmm
0.56 A @ 12 VDC, 0.14 A @ 48 VDC
-
Ingångsspänning
12 till 48 VDC
-
Strömkontakt
1 borttagbar 4-contact terminal block(s)
-
Energiförbrukning
6.96 W (max.)
-
Omvänd polaritetsskydd
Stöds
Miljöbegränsningar
-
Drifttemperatur
Standardmodeller: 0 till 60°C (32 till 140°F)
Modeller med brett temperaturomfång: -40 till 75°C (-40 till 167°F) -
Förvaringstemperatur (inklusive förpackning)
-40 till 85°C (-40 till 185°F)
-
Omgivande relativ luftfuktighet
5 till 95% (icke-kondenserande)
Standarder och certifieringar
-
EMC
EN 55032/24
-
EMI
CISPR 32, FCC Part 15B Class A
-
EMS
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz till 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
IEC 61000-4-6 CS: 3 V
IEC 61000-4-8 PFMF -
Radio
EN 300 328, EN 301 489-1/17, EN 301 893, FCC ID SLE-WAPN008, MIC, NCC, RCM, SRRC, WPC, KC, ANATEL
-
Säkerhet
EN 60950-1, UL 60950-1
-
Vibration
IEC 60068-2-6
MTBF
-
Tid
749,476 h
-
Standard
Telcordia SR332
Garanti
-
Garantiperiod
5 år
-
Detaljer
Se mer www.moxa.com/warranty
