Prisuppgift ges vid förfrågan

Du behöver ett konto för att lägga en beställning.
Artikelnr: N/A Kategorier: , ,
  • Stöder generisk MQTT-klient
  • Stöder MQTT-anslutning med inbyggda enhets-SDK:er för Azure/AWS-moln
  • Stöder Modbus RTU/ASCII/TCP master/klient
  • Stöder Azure IoT Edge
  • Stöder enkel enhetsprovisionering med ThingsPro Proxy-verktyget
  • Ger robust OTA-funktion för att förhindra systemfel under mjukvaruuppgraderingar
  • Utrustad med säker start för att förhindra skadliga mjukvaruinjektionsattacker
  • Driftstemperaturområde från -40 till 70°C
  • LTE Cat. 4-modeller för USA, EU och APAC tillgängliga
Jag vill veta mer

Introduktion

AIG-301-seriens avancerade IIoT-gateways är designade för industriella IoT-applikationer, särskilt för distribuerade och obemannade platser i tuffa driftmiljöer. Gateways implementerar Modbus RTU/TCP master/klient-protokoll som kan hjälpa dig att enkelt samla in data från Modbus-enheter. Dessutom är Azure IoT Edge-programvaran förinstallerad och sömlöst integrerad med AIG-301 för att möjliggöra enkel, pålitlig och säker sensor-till-moln-anslutning för datainsamling och enhetshantering med hjälp av Azure Cloud-lösningen. Med användning av ThingsPro Proxy-verktyget är enhetsprovisioneringsprocessen enklare än någonsin. Tack vare den robusta OTA-funktionen behöver du aldrig oroa dig för systemfel under programuppgraderingar. Med Secure Boot-funktionen aktiverad kan du förhindra skadliga programinjektionsattacker, särskilt under uppstartsprocessen.

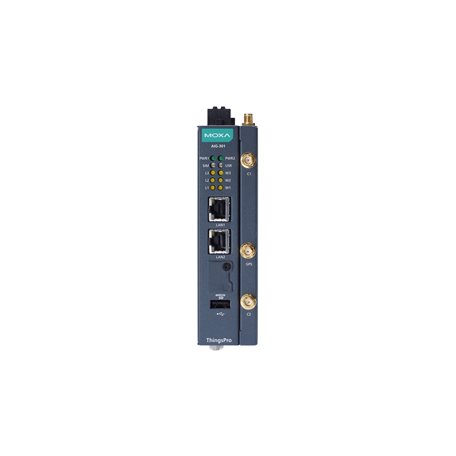

Utseende

AIG-301-T-AZU-LX

AIG-301 US, EU, AP, och CN-modeller

Dator

  • CPU

    Armv7 Cortex-A7 dual-core 1 GHz

  • DRAM

    2 GB DDR3L

  • Förinstallerad lagring

    16 GB eMMC

  • Förinstallerat operativsystem

    Moxa Industrial Linux (Debian 9, Kernel 4.4)

  • Antal stödda taggar

    2048

Datorgränssnitt

  • TPM

    TPM v2.0

  • USB 2.0

    USB 2.0 värdar x 1, typ-A kontakter

  • Wi-Fi-antennkontakt

    RP-SMA x 2
    (exklusive AIG-301-AZU-LX/T-AZU-LX modeller)

  • Cellulär-antennkontak

    SMA x 2
    (exklusive AIG-301-AZU-LX/T-AZU-LX modeller)

  • GPS-antennkontakt

    SMA x 1 (exklusive AIG-301-AZU-LX/T-AZU-LX modeller)

  • Expansionsplatser

    AIG-301-CN-AZU-LX/T-CN-AZU-LX: mPCIe slot x 2
    Alla andra modeller: mPCIe slot x 1

  • Knappar

    Omstartsknapp
    Återställ till fabriksinställningar

  • Digital ingång

    DIs x 4

  • Digital utgång

    DOs x 4

  • Antal SIM

    2

  • SIM-format

    Nano
    (exklusive AIG-301-AZU-LX/T-AZU-LX modeller)

Ethernetgränssnitt

  • Magnetiskt isoleringsskydd

    1.5 kV (inbyggd)

  • 10/100/1000BaseT(X) Ports (RJ45-kontakt)

    2

Ethernet-programvarufunktioner

  • Industriella protokoll

    Modbus TCP Client (Master)
    Generic MQTT
    Azure IoT Device
    AWS IoT Core
    Azure IoT Edge
    OPC UA Server
    Sparkplug B Client

  • Konfigurationsalternativ

    Web Console (HTTP/HTTPS)
    ThingsPro Proxy Utility

  • Time Management

    NTP Server/Client
    GPS

Seriegränssnitt

  • Konsolport

    1 x 4-pin header

  • Antal portar

    2

  • Anslutning

    DB9 hane

  • Baudrate

    300 bps to 921.6 kbps

  • Data Bits

    7, 8

  • Flödeskontroll

    ADDC (automatic data direction control) for RS-485, RTS/CTS, XON/XOFF

  • Paritet

    Ingen, Jämn, Udda, Space, Mark

  • Stop Bits

    1, 2

Seriella signaler

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

Seriella programvarufunktioner

  • Industriella protokoll

    Modbus RTU/ASCII Master

CAN-gränssnitt

  • Antal portar

    1

  • Anslutning

    DB9 hane

  • Baudrate

    10 to 1000 kbps

  • Industriella protokoll

    CAN 2.0A
    CAN 2.0B

  • Signaler

    CAN_H, CAN_L, CAN_GND, CAN_SHLD, CAN_V+, GND

  • Isolering

    2 kV (inbyggd)

Digitala ingångar

  • Anslutning

    Spring-type Euroblock terminal

  • Sensortyp

    Våt kontakt (NPN)
    Torr kontakt

  • Torr kontakt

    Off: open
    On: short to GND

  • Våt kontakt (DI till COM)

    On: 10 till 30 VDC
    Off: 0 till 3 VDC

  • Isolering

    3K VDC

Digitala utgångar

  • Anslutning

    Spring-type Euroblock terminal

  • Strömstyrka

    200 mA per kanal

  • I/O-typ

    Sink

  • Spänning

    24 VDC
    nominal, open collector to 30 VDC

Cellulärt gränssnitt

  • Cellulära standarder

    LTE Cat. 4

  • Bandalternativ (USA)

    LTE Band 2 (1900 MHz) / LTE Band 4 (1700 MHz) / LTE Band 5 (850 MHz) / LTE Band 13
    (700 MHz) / LTE Band 17 (700 MHz)
    UMTS/HSPA 850 MHz / 1900 MHz
    Carrier Approval: Verizon, AT&T

  • Bandalternativ (EU)

    LTE Band 1 (2100 MHz) / LTE Band 3 (1800 MHz) / LTE Band 5 (850 MHz) / LTE Band 7
    (2600 MHz) / LTE Band 8 (900 MHz) / LTE Band 20 (800 MHz)
    UMTS/HSPA 850 MHz / 900 MHz / 1900 MHz / 2100 MHz

  • Bandalternativ (APAC)

    LTE Band 1 (2100 MHz) / LTE Band 3 (1800 MHz) / LTE Band 5 (850 MHz) / LTE Band 7
    (2600 MHz) / LTE Band 8 (900 MHz) / LTE Band 28 (700 MHz)
    UMTS/HSPA 850 MHz / 900 MHz / 1900 MHz / 2100 MHz

GPS-gränssnitt

  • Mottagartyper

    GPS/GLONASS/Galileo
    State-of-the-art GNSS solution

  • Noggrannhet

    Position: 2.0 m @CEP50

  • Förvärv

    Aided starts: 1.1 sec
    Cold starts: 29.94 sec

  • Känslighet

    Cold starts: -145 dBm
    Tracking: -160 dBm

  • Time Pulse

    0.25 Hz till 10 MHz

LED-indikatorer

  • System

    Power x 2
    User x 1
    SIM card indicator x 1

  • LAN

    2 per port (10/100/1000 Mbps)

  • Trådlös signalstyrka

    Cellular/Wi-Fi x 6

Azure IoT Edge

  • Stödda versioner

    v1.4.10

  • Autentiseringsmetoder

    Manual / Connection String
    DPS / TPM
    DPS / Symmetric Encryption
    DPS / X.509 Certificate

  • Azure Direct Methods

    Reboot
    Software Upgrade
    Remote API Invocation

  • Azure Module Twin

    Device Configuration

  • Moxa Functions

    Custom Payload
    Message Group

Sparkplug B Client

  • Stödda versioner

    v2.2

  • Node Commands (NCMD)

    Next Broker
    Reboot
    Rebirth

  • Moxa Functions

    Store and Forward
    Custom Payload

OPC UA Server

  • Antal klientanslutningar

    10

  • Säkerhet

    Signera och kryptera med policys Basic128Rsa15, Basic256, and Basic256Sha256

  • Användarautentisering och auktorisering

    Användarnamn/lösenord

  • Stödda profiler

    OPC UA v1.02

  • Antal stödda taggar

    1024

Generic MQTT Client

  • Stödda versioner

    v3.1.1
    v3.1

  • QoS-nivåer

    0, 1, 2

  • Autentiseringsmetoder

    Användarnamn och lösenord

  • Säker överföring

    TLS 1.0
    TLS 1.1
    TLS 1.2

  • Inbyggda funktioner

    Keep Alive
    Retain Message
    Clean Session
    Will and Testament

  • Moxa Functions

    Store and Forward
    Custom Payload
    Remote API Invocation

Azure IoT Device

  • Stödda anslutningsprotokoll

    MQTT
    MQTT over WebSockets
    AMQP
    AMQP over WebSockets

  • Autentiseringsmetoder

    Symmetric Key
    X.509 Certificate

  • Azure Direct Methods

    Reboot
    Software Upgrade
    Remote API Invocation

AWS IoT Core

  • QoS Levels

    0,1

  • Autentiseringsmetoder

    X.509 Certificate
    Private Key
    Trusted Root CA

  • Inbyggda funktioner

    Keep Alive

  • Moxa Functions

    Store and Forward
    Custom Payload

  • Commands Invokable Via Jobs

    Reboot
    Software Upgrade
    Remote API Invocation

Modbus RTU/ASCII

  • Läge

    Master

  • Stödda funktioner

    1, 2, 3, 4, 5, 6, 15, 16, 23

  • Max. antal kommandon

    256 per port

  • Max. antal anslutna enheter

    62

Modbus TCP

  • Läge

    Client (Master)

  • Stödda funktioner

    1, 2, 3, 4, 5, 6, 15, 16, 23

  • Max. antal serveranslutningar

    64

  • Max. antal kommandon

    2048

Strömparametrar

  • Antal strömingångar

    Redundanta dubbla ingångar

  • Ingångsspänning

    12 till 48 VDC

  • Strömkontakt

    4-pin terminal block

  • Energiförbrukning

    AIG-301-AZU-LX/T-AZU-LX: 4.8 W
    AIG-301-CN-AZU-LX/T-CN-AZU-LX: 6.0 W
    Alla andra modeller: 8.4 W

  • Ingångsströmm

    AIG-301-AZU-LX/T-AZU-LX: 0.4 A @ 12 VDC
    AIG-301-CN-AZU-LX/T-CN-AZU-LX: 0.5 A @ 12 VDC
    Alla andra modeller: 0.7 A @ 12 VDC

Tillförlitlighet

  • Automatisk omstartstrigger

    Extern WDT (watchdog timer)

Fysiska egenskaper

  • Hölje

    Metall
    SECC

  • Installation

    DIN-skenemontering (med tillvalskitt)
    Väggmontering (med tillvalskitt)

  • IP-klass

    IP30

  • Vikt

    AIG-301-AZU-LX/T-AZU-LX: 560 g (1.23 lb)
    AIG-301-CN-AZU-LX/T-CN-AZU-LX: 745 g (1.64 lb)
    Alla andra modeller: 750 g (1.65 lb)

  • Dimensioner

    AIG-301-AZU-LX/T-AZU-LX: 141.5 x 120 x 27 mm (5.7 x 4.72 x 1.06 in)
    Alla andra modeller: 141.5 x 120 x 39 mm (5.7 x 4.72 x 1.54 in)

Miljöbegränsningar

  • Drifttemperatur

    Standardtemperaturmodeller:
    AIG-301-US-AZU-LX, AIG-301-EU-AZU-LX, AIG-301-APAZULX, AIG-301-CN-AZU-LX: -20 till 70°C (-4 till 158°F)
    AIG-301-AZU-LX: -20 till 85°C (-4 till 185°F)
    Modeller med brett temperaturomfång:
    AIG-301-T-US-AZU-LX, AIG-301-T-EU-AZU-LX, AIG- 301-TAPAZU-LX, AIG-301-T-CN-AZU-LX: -40 till 70°C (-40 till 158°F))
    AIG-301-T-AZU-LX: –40 till 85°C (-40 till 185°F)

  • Förvaringstemperatur (inklusive förpackning)

    -40 till 85°C (-40 till 185°F)

  • Omgivande relativ luftfuktighet

    5 till 95% (icke-kondenserande)

  • Stöt

    IEC 60068-2-27

  • Vibration

    2 Grms @ IEC 60068-2-64, random wave, 5 till 500 Hz, 1 hr per axel (utan anslutna USB-enheter)

Standarder och certifieringar

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz till 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 1 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Säkerhet

    UL 62368-1
    EN 62368-1

  • Operatörsgodkännanden

    AT&T
    Verizon
    NCC

  • Grön produkt

    RoHS, CRoHS, WEEE

  • Farliga platser

    Class I Division 2, ATEX

MTBF

  • Tid

    AIG-301-AZU-LX/T-AZU-LX: 794,092 h
    AIG-301-US-AZU-LX/T-US-AZU-LX, AIG-301-EU-AZU-LX/T-EU-AZU-LX, AIG-301-AP-AZU-LX/T-AP-AZU-LX: 683,818 h

  • Standard

    Telcordia (Bellcore) Standard TR/SR

Garanti
